ASCOR MED AP24+

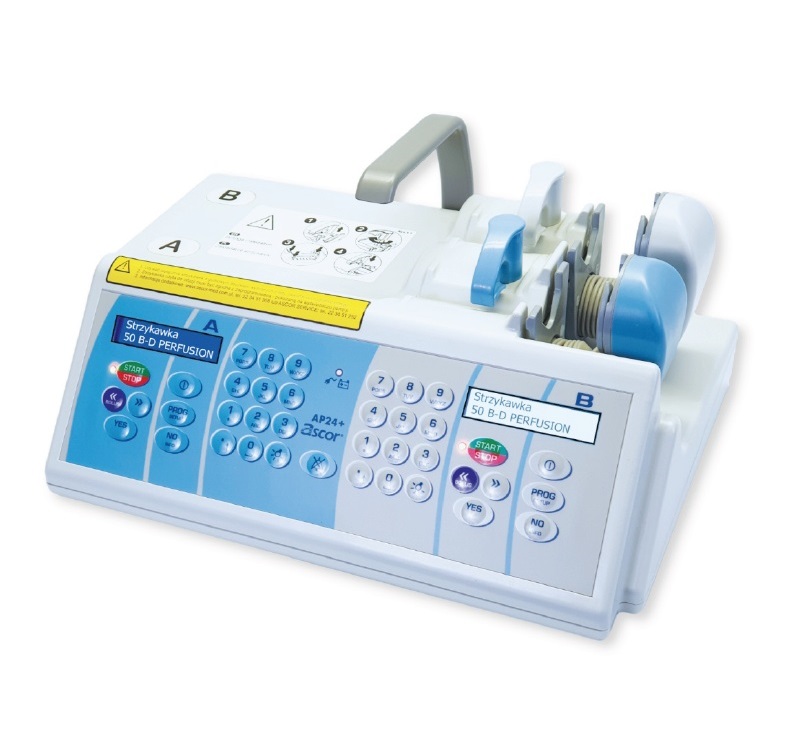

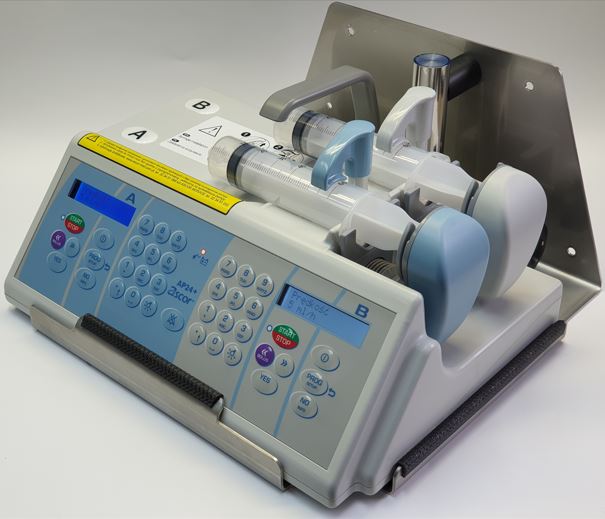

Pompa AP24+ jest pompą dwustrzykawkową z wyróżnionym torem A i B. Tory pracują jako dwa osobne urządzenia umożliwiając przeprowadzenie dwóch niezależnych od siebie infuzji w tym samym czasie. Każdy tor posiada swoją, oznakowaną klawiaturę.

Dla lepszego rozróżnienia torów klawiatura oraz ramiona zostały wykonane w dwóch różnych kolorach a na obudowie dodatkowo zostały naklejone nalepki z oznakowaniem poszczególnych torów.

Pompa infuzyjna AP24+ przeznaczona jest do zastosowań: w anestezjologii, intensywnej terapii, kardiologii, neonatologii, onkologii i innych oddziałach.

Działanie pompy polega na wymuszeniu ruchu tłoka, zamocowanej w pompie strzykawki, w celu wykonania określonej i zaprogramowanej przez użytkownika infuzji. Wbudowany w pompę układ elektroniczny z dużą dokładnością, nadzorując pracę silnika wraz z całym układem mechanicznym, odpowiednio realizuje wykonanie zaprogramowanych, przez personel medyczny, parametrów infuzji.

Układ sterujący pompy zajmuje się między innymi odmierzaniem czasu i objętości infuzji, wyświetlaniem odpowiednich informacji i komunikatów na wyświetlaczu, sprawdza, czy nie nastąpiła okluzja oraz kontroluje stan naładowania akumulatora.

Pompa posiada czujnik rozróżniania objętości mocowanych strzykawek. Porównując odczytane informacje z zaprogramowanymi parametrami, w przypadku różnicy pompa sygnalizuje, podając odpowiedni komunikat.
Pompa posiada również czujnik prawidłowego mocowania tłoka strzykawki w stopce pompy, co uniemożliwia uruchomienie pompy w przypadku niewłaściwego zamocowania strzykawki.

Pracę mikrokontrolera sterującego nadzoruje dodatkowy układ zabezpieczający, tzw. „watchdog”, którego zadaniem jest zatrzymanie pracy pompy i zgłoszenie alarmu.

Pompa AP24+ charakteryzuje się prostotą obsługi, niezawodnością działania i uniwersalnością zastosowań. Przystosowana jest do różnych typów strzykawek jednorazowych. Funkcja BOLUS umożliwia szybkie i wielokrotne podawanie pacjentowi dawki uderzeniowej o precyzyjnie ustalonej objętości, w dowolnie wybranym momencie infuzji.

Pompa może pracować poza siecią zasilającą. Wbudowany akumulator samoczynnie zasila pompę np. w przypadku awarii sieci. Pozwala też na kontynuowanie infuzji podczas transportu pacjenta.

Parametry użytkowe

Prędkość dozowania (ustawiana co 0.1 ml/h):

• 0.1 ÷ 2000 ml/h dla strzykawki 50/60 ml
• 0.1 ÷ 1200 ml/h dla strzykawki 30/35 ml
• 0.1 ÷ 1000 ml/h dla strzykawki 20 ml
• 0.1 ÷ 600 ml/h dla strzykawki 10/12 ml
• 0.1 ÷ 400 ml/h dla strzykawki 5/6 ml

Maksymalna prędkość dozowania dawki uderzeniowej bolus (ustawiana co 0.1 ml/h):

• 2000 ml/h dla strzykawki 50/60 ml
• 1200 ml/h dla strzykawki 30/35 ml
• 1000 ml/h dla strzykawki 20 ml
• 600 ml/h dla strzykawki 10/12 ml
• 400 ml/h dla strzykawki 5/6 ml

Dawka (objętość infuzji) : 0,1 ÷ 999 ml, nastawiana co 0,1 ml
Programowana dawka uderzeniowa (bolus) : do objętości strzykawki, ustawiana co 0.1 ml
Dawka podtrzymująca KVO : 0 ÷ 5 ml/h, ustawiana co 0,1 ml/h
Dokładność dozowania : ± 2 % (wg normy EN 60601-2-24)

Jednostki programowania prędkości infuzji:

• ml/h, μg/h, mg/h, μg/kg/h, mg/kg/h, μg/kg/min, mg/kg/min
• Czas infuzji : maksymalnie 99 godz. 59 min. 59 sek.
• Koncentracja leku: 0.1 ÷ 9999 μg/ml, mg/ml
• Waga pacjenta : maksymalnie 300 kg, ustawiana co 0,01 kg
• Programowane ciśnienie okluzji : 9 poziomów , 40 ÷ 120 kPa co 10 kPa
• Typoszereg strzykawek: 5/6, 10/12, 20, 30/35, 50, 60 ml
• System alarmów: 3 poziomy ważności : wysoki, średni, niski wg EN 60601-1-8

Parametry techniczne:

• Zasilanie : 100 - 240 VAC, 50/60 Hz lub 12-15 VDC (1A)
• Bezpiecznik : 1,6 A, 250 VAC, T, L
• Pobór prądu i mocy:
• 100 VAC - 0.28 A,
• 240 VAC - 0.15 A,
• maks. 36 VA
• Akumulator : 2 x NiMh (1300 mAh)
• Czas ładowania akumulatora : 24 godz. (opcjonalnie 4h z ładowarką akum.)
• Czas pracy akumulatora : 24 h przy prędkości infuzji 5 ml/h
• 4 h przy prędkości infuzji 100 ml/h

Zgodność z wymaganiami bezpieczeństwa:

• EN 60601-1
• EN 60601-1-2 (EMC)
• EN 60601-2-24
• MDD 93/42/EEC: IIb
• Klasyfikacja : klasa II, typ CF, odporność na defibrylację
• Tryb pracy: praca ciągła
• Ochrona przed penetracją czynników zewnętrznych:
• IP54 (obudowa pyłoszczelna, obudowa bryzgoszczelna)
• Masa pompy: 4,2 kg
• Wymiary (szer. x gł. x wys.): 323 x 261 x 154 mm

Warunki pracy urządzenia:

• temperatura otoczenia +5 ÷ + 40 oC
• wilgotność względna 20 ÷ 90 %

Warunki przechowywania:

• temperatura otoczenia -20 ÷ + 50 oC
• wilgotność względna 10 ÷ 85 %

Właściwości urządzenia:

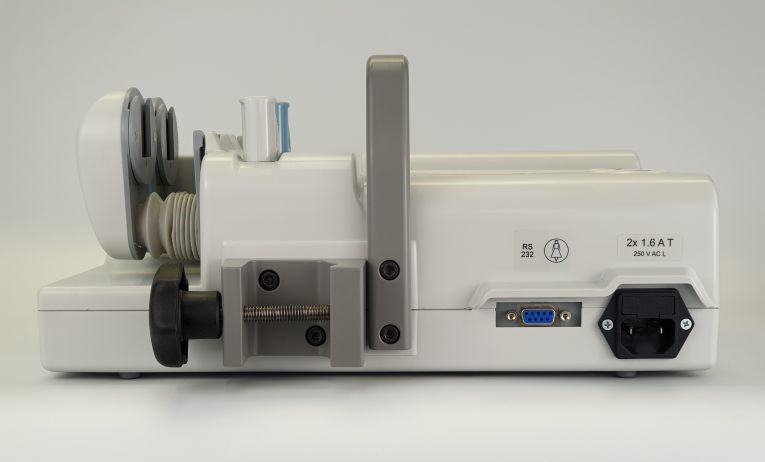

• Komunikacja (prędkość transmisji) : RS 232C (9600 Bd)
• Gniazdo alarmu zewnętrznego : 24 V, 1 A
• Wyświetlacze kolorowe, dwuwierszowe, 16 znaków

Inne możliwości:

• likwidacja bolusa okluzyjnego (ABS)
• automatyczne rozpoznawanie strzykawek
• informacja o poziomie naładowania akumulatora
• infuzje wielofazowe (tryb PROFILE)
• biblioteka leków z możliwością modyfikacji
• historia infuzji (2000 zdarzeń)
• wskaźnik ciśnienia infuzji
• programowanie nazwy oddziału
• blokada zmiany parametrów hasłem
• funkcja wypełniania drenu
• funkcja STAND-BY
• testy użytkownika

Akcesoria:

• stacja dokująca MD-xx
• statyw MD-H
• statyw AS
• półka do statywu AS
• uchwyt karetkowy
