Atys Medical SysToe

SysToe

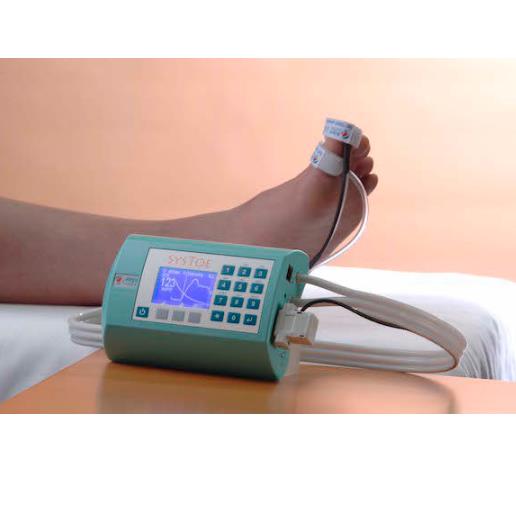

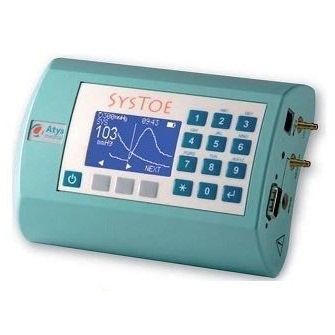

SysToe, produkcji Atys Medical, to aparat do pomiaru skurczowego ciśnienia tętniczego krwi na palcach kończyn dolnych i górnych oraz wskaźnika TBI. Służy przede wszystkim do oceny stopnia zaawansowania obwodowej choroby tętnic w kończynach u diabetyków oraz osób dializowanych z przetoką tętniczo-żylną. Wyniki pomiarów są bardzo dokładne i powtarzalne, badanie trwa krótko, jest proste i nieuciążliwe dla pacjenta. Aparat jest mały i lekki, zasilany akumulatorowo.

Pamięć
Wewnętrzna nieulotna pamięć pozwala przechowywać do 32 badań. Wyniki badań mogą być przesyłane do komputera celem archiwizacji i wydruku raportów.

Czujnik

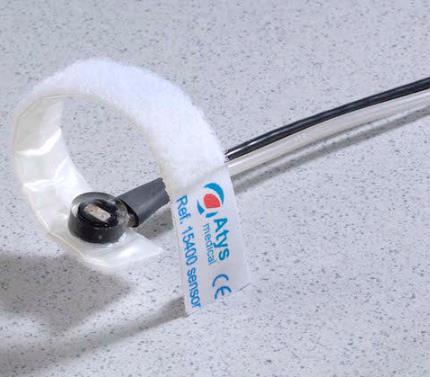

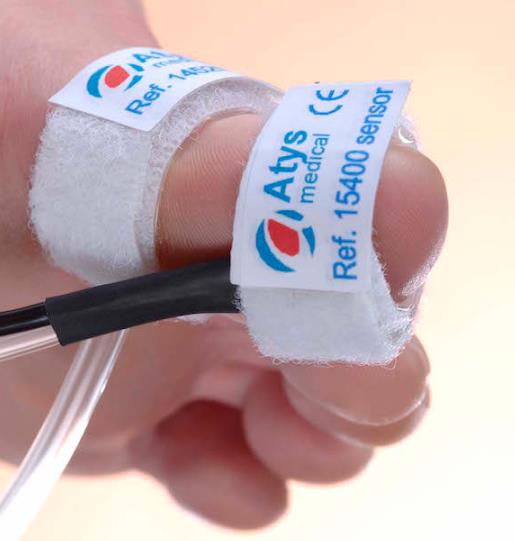

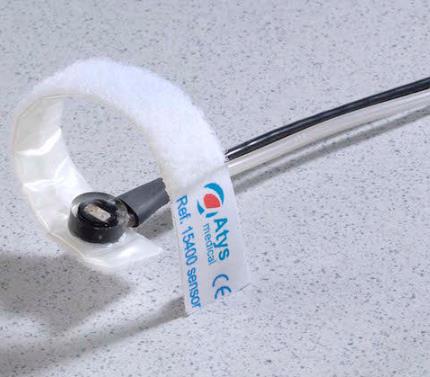

Pomiar ciśnienia skurczowego wykonywany jest w oparciu o czujnik fotopletyzmograficzny oraz miniaturowy mankiet ciśnieniowy, umieszczane na czas pomiaru na odpowiednim palcu. Unikalna cechą aparatu jest możliwość dokładnego pomiaru bardzo małych ciśnień, rzędu 20 mmHg.

ABI
Pomiary wskaźnika ABI – „kostka-ramię” – stosunek wartości skurczowego ciśnienia tętniczego krwi zmierzonego na wysokości kostki kończyny dolnej i na ramieniu – są od lat uznaną metodą oceny stopnia zmian w tętnicach kończyn dolnych, wymienianą również w standardach diagnostyki i leczenia pacjentów z chorobą tętnic obwodowych. Często ze względu na silną miażdżycę czy budowę anatomiczną nogi, pomiar ciśnienia tętniczego na poziomie kostki jest bardzo trudny, bolesny dla pacjenta lub nawet niemożliwy do wykonania.

TBI
Badania porównawcze dowodzą, że wskaźnik TBI – „paluch-ramię” – stosunek wartości skurczowego ciśnienia tętniczego krwi zmierzonego na paluchu kończyny dolnej i na ramieniu – ma wartość diagnostyczną taką jak ABI. Pomiar wskaźnika TBI z zastosowaniem SysToe jest możliwy niemal u kadego pacjenta i jednocześnie pozbawiony wad i ograniczeń pomiarów ciśnienia krwi na kostce.

Dane techniczne:

Parametry środowiskowe

• Warunki pracy: temp. 15 do 40 °C, wilgotność względna 20-80 %
• Warunki transportu i przechowywania:temp. 10 do 50 °C, wilgotność względna 10-100 %



Parametry elektryczne

• Zasilanie: wewnętrzny akumulator NiMH
• Czas ładowania: 1,5 h
• Czas rozładowania w stanie standby: 3h
• Czas rozładowania w stanie pracy: 50 badań
• Zasilacz: DC 9V 500mA



DC 9V 500mA

• Wymiary: 15 cm x 10 cm, wysokość: 5.5 cm
• Waga: 0.5 kg



Przetwornik ciśnienia

• Zakres pomiarowy ciśnienia (pomiar i wyświetlanie):0-330 mmHg
• Dokładność+/- 3% powyżej 70mmHg i +/- 2mmHg poniżej 70mmHg



Przetwornik fotopletyzmograficzny PPG

• Typ: Podczerwień



Bezpieczeństwo

• Zgodność z międzynarodowym kodem bezpieczeństwa: IEC 601-1
• Rodzaj zasilania: podczas pracy – wewnętrzne
• Klasa bezpieczeństwa: typ BF
• Wskaźnik bezpieczeństwa mechanicznego: IP20
