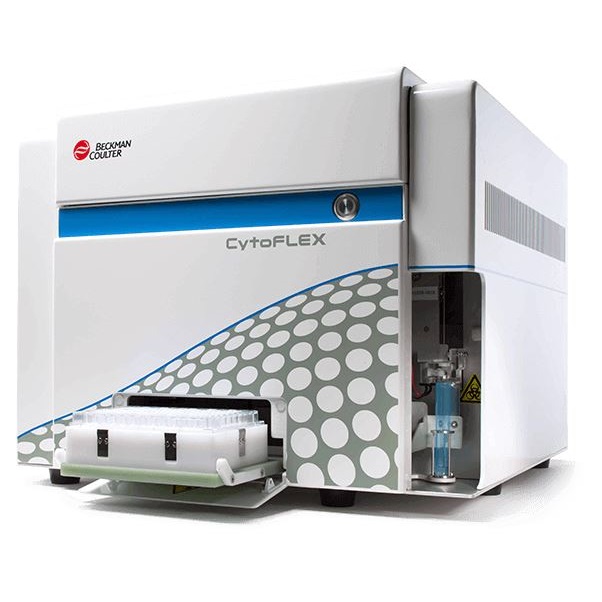

Beckman Coulter CytoFLEX

CytoFLEX

Cytometr przepływowy CytoFLEX zaprojektowany został z myślą o najwyższej wydajności, maksymalnej elastyczności oraz ogromnej łatwości obsługi w pracach badawczych. Uproszczony system ustawiania parametrów, pobierania danych, analizy oraz eksportowania wyników badań – to cechy, które połączono razem w jednym pakiecie oprogramowania CytExpert.

Cytometr CytoFLEX charakteryzują niewielkie rozmiary, zintegrowany system detekcji optycznej oraz laserów, jak również uproszczony i bardzo wiarygodny system zarządzania płynami. Cytometr przepływowy CytoFLEX łatwo się instaluje oraz aktualizuje.

W urządzeniu udostępniono dwadzieścia jeden standardowych zestawów konfiguracyjnych, które zapewniają jak najwyższą wygodę we współpracy z trzema laserami i 15 różnymi parametrami badań.

Cytometr CytoFLEX wraz z oprogramowaniem CytExpert zapewnia wysoką wydajność badań cytometrycznych zespołom badawczym, posiadającym zarówno proste, jak i złożone potrzeby analityczne.

CytoFLEX od 1 lasera 4 kolorów do 3 laserów 13 kolorów (21 dostępnych konfiguracji).

Z możliwością wyboru laserów:

• Laser fioletowy 405 nm, moc: 80 mW
• Laser niebieski 488 nm, moc: 50 mW;
• Laser czerwony 638 nm, moc: 50 mW;

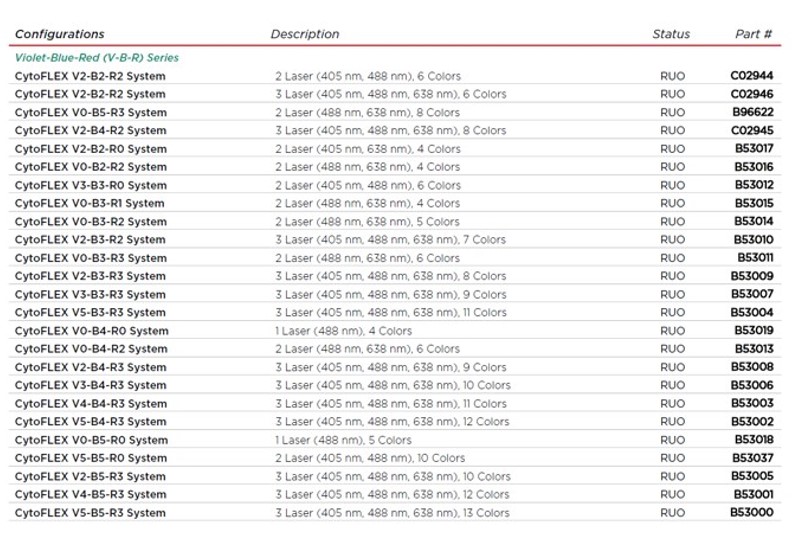

Dostępne konfiguracje:

                                                                                                                                                                           Nr. Kata.:

Violet-Blue-Red (V-B-R) Series

CytoFLEX V2-B2-R2 System 2 Laser (405 nm, 488 nm), 6 Colors                                                       C02944

CytoFLEX V2-B2-R2 System 3 Laser (405 nm, 488 nm, 638 nm), 6 Colors                                      C02946

CytoFLEX V0-B5-R3 System 2 Laser (488 nm, 638 nm), 8 Colors                                                      B96622

CytoFLEX V2-B4-R2 System 3 Laser (405 nm, 488 nm, 638 nm), 8 Colors                                       C02945

CytoFLEX V2-B2-R0 System 2 Laser (405 nm, 638 nm), 4 Colors                                                       B53017

CytoFLEX V0-B2-R2 System 2 Laser (488 nm, 638 nm), 4 Colors                                                       B53016

CytoFLEX V3-B3-R0 System 2 Laser (405 nm, 488 nm), 6 Colors                                                       B53012

CytoFLEX V0-B3-R1 System 2 Laser (488 nm, 638 nm), 4 Colors                                                       B53015

CytoFLEX V0-B3-R2 System 2 Laser (488 nm, 638 nm), 5 Colors                                                       B53014

CytoFLEX V2-B3-R2 System 3 Laser (405 nm, 488 nm, 638 nm), 7 Colors                                       B53010

CytoFLEX V0-B3-R3 System 2 Laser (488 nm, 638 nm), 6 Colors                                                       B53011

CytoFLEX V2-B3-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 8 Colors                                       B53009

CytoFLEX V3-B3-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 9 Colors                                       B53007

CytoFLEX V5-B3-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 11 Colors                                     B53004

CytoFLEX V0-B4-R0 System 1 Laser (488 nm), 4 Colors                                                                       B53019

CytoFLEX V0-B4-R2 System 2 Laser (488 nm, 638 nm), 6 Colors                                                       B53013

CytoFLEX V2-B4-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 9 Colors                                       B53008

CytoFLEX V3-B4-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 10 Colors                                     B53006

CytoFLEX V4-B4-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 11 Colors                                     B53003

CytoFLEX V5-B4-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 12 Colors                                     B53002

CytoFLEX V0-B5-R0 System 1 Laser (488 nm), 5 Colors                                                                       B53018

CytoFLEX V5-B5-R0 System 2 Laser (405 nm, 488 nm), 10 Colors                                                     B53037

CytoFLEX V2-B5-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 10 Colors                                     B53005

CytoFLEX V4-B5-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 12 Colors                                     B53001

CytoFLEX V5-B5-R3 System 3 Laser (405 nm, 488 nm, 638 nm), 13 Colors                                     B53000

OPIS PARAMETRÓW TECHNICZNYCH

WYMIARY (szer. x gł. x wys.)

CYTOMETR (z lub bez podajnika płytek)

42.5 cm x 42.5 cm x 34 cm

16.7 cala x 16.7 cala x 13.4 cala

ZBIORNIK I STATYWY

14 cm x 35.6 cm x 35.6 cm

5.5 cala x 14.0 cala x 14.0 cala

MASA

Cytometr: 23.4 kg / 51.6 lbs

Cytometr z ładowarką płytek: 28 kgs / 61.7 lbs

PARAMETRY ZASILANIA

Napięcie: 100-240 V Moc: 150 -250W

TEMPERATURA PRACY

15-27 °C,

UKŁAD OPTYCZNY

UKŁAD WZBUDZANIA

Cytometr CytoFLEX może współpracować z maksymalnie trzema odrębnymi laserami. System optyczny nie wymaga osiowania. Jeśli zachodzi taka potrzeba, opóźnienia laserów są korygowane automatycznie poprzez codziennie uruchamiany system kontroli jakości. Zapewnienie optymalnej wydajności pracy systemy nie wymaga żadnych interwencji użytkowników.

Cytometr oferuje 15 różnych parametrów, w tym 13 opcji detekcji fluorescencji. W pełni aktywny cytometr wykonuje pomiary: w pięciu kanałach dla lasera 488nm (niebieski), trzech dla lasera 638nm (czerwony), pięciu dla lasera 405nm (fiolet).

 MOŻLIWOŚĆ WYBORU LASERA

Optyka rozdzielająca sygnały fluorescencji oparta na filtrach odbijających prowadzenie sygnałów fluorescencji z każdego lasera światłowodami do zestawu detektorów dedykowanych poszczególnym laserom.

KUWETA OPTYCZNA

Trwale zintegrowany układ optyczny i kwarcowa kuweta optyczna z aperturą numeryczną > 1,3.

PRZEDNI, BOCZNY I DODATKOWY BOCZNY Z LASERA FIOLETOWEGO DETEKTOR ŚWIATŁA ROZPROSZONEGO

Pomiar rozproszenia światła:

• zgodnie z kierunkiem wiązki laserowej FSC
• z detektora bocznego SSC
• z dodatkowego detektora VSSC (Tak skonfigurowany kanał (VSSC) może być wykorzystany do lepszego rozdzielania nanocząsteczek o wielkości od 80nm).

FILTRY PASMOWE

13 filtrów o zmiennym położeniu

UKŁAD HYDRAULICZNY

BARDZO NISKIE CIŚNIENIE PŁYNU OSŁONOWEGO ORAZ SYSTEMU TRANSPORTU PRÓBKI

Niski koszt konserwacji systemu. Użytkownik może samodzielnie wymienić filtr płynu osłonowego oraz wężyki pompy próbki (nie jest wymagane wsparcie serwisu).

PRĘDKOŚCI PRZEPŁYWU PRÓBKI
Stała prędkość przepływu: 10, 30 oraz 60 μl/min. Prędkość przepływu ustawiana przez użytkownika w zakresie od 10 do 240 μl/min z krokiem co 1μl.

POJEMNOŚĆ ZBIORNIKÓW

Standardowe zbiorniki o pojemności 4l. Opcjonalne zbiorniki sześcienne o pojemności 10l.

FUNKCJE ZAUTOMATYZOWANEJ KONSERWACJI

Uruchamianie systemu, mieszanie próbek, przepłukiwanie, zalewanie, wyłączanie, dokładne czyszczenie.

PODAWANIE PRÓBEK

Probówki 5 ml z polistyrenu (12 x 75 mm) lub polipropylenu. Probówki 1,5 ml oraz 2 ml do mikrowirówki.

PODAJNIK PŁYTEK

96-studzienkowe płytki ze standardowym spodem płaskim, w kształcie U lub V.

SYSTEM ELEKTRONICZNY

STANDARDOWA PRĘDKOŚĆ REJESTRACJI ZDARZEŃ

30 000 zdarzeń na sekundę z 15 parametrami. Oprogramowanie pozwala modyfikować parametr odpowiedzialny za szerokość okna i kontrolować prędkość przerwania procesu w przypadku przetwarzania sygnałów o wysokiej liczbie zdarzeń.

PRZETWARZANIE SYGNAŁU

W pełni cyfrowy system z 7 dekad prezentacji danych.

SYGNAŁ

Powierzchnia sygnału, wysokość każdego kanału, szerokość dla wybranego kanału.

SYSTEM OPERACYJNY

Windows® 7 Professional 64-bit
Windows® 8 Professional 64-bit
Windows® 10 Professional 64-bit

FORMAT FCS
FCS 3.0

MINIMALNE WYMAGANIA SPRZĘTOWE

CPU: Intel Core i7, do 3,9 GHz
RAM: 8 GB, 4 łącza USB 3.0
Dyski: dwa napędy 1 TB
Ethernet: zintegrowany 10M/100M/1000M GB

KOMPENSACJA

Automatyczna i manualna macierz kompensacji. Biblioteka Novel Compensation Library: zawiera wartości obszarów nakładania się widm fluorescencji barwników, co pozwala łatwo określić poprawną kompensację z nowymi ustawieniami wzmocnienia. Import/eksport wartości kompensacji między eksperymentami. Bezwzględne wzmocnienie liniowe umożliwia zastosowanie ustawień kompensacji pomiędzy eksperymentami i typami próbek.

PARAMETRY

CZUŁOŚĆ

FITC: <30 cząsteczek odpowiednika rozpuszczalnego fluorochromu (MESF-FITC)
PE: <10 cząsteczek odpowiednika rozpuszczalnego fluorochromu (MESF-PE)

ROZDZIELCZOŚĆ DLA FLUORESCENCJI

Cytometr CytoFLEX Flow jest w stanie osiągnąć 3% rCV, a w przypadku cząsteczek stosowanych do weryfikacji: rCV <3%.

NAPIĘCIA

Brak konieczności wcześniejszych ustawień napięć i wzmocnień dla mierzonych parametrów.

MIESZANIE PRÓBEK

Automatyczne mieszanie próbek w aparacie przed aspiracją

POMIAR NANOCZĄSTEK

Możliwość badania nanocząstek o średnicy od 200 nm

GOTOWOŚĆ DO PRACY

Gotowość urządzenia do pracy nie później niż 10 minut po włączeniu zasilania.

FUNKCJE DODATKOWE

Funkcja bezpośredniego pomiaru ilości bezwzględnych mierzonych komórek niezależnie od pobranej objętości próbki, bez dodawania kulek.

Możliwość dodawania odczynników w trakcie badania

PRZETWARZANIE DANYCH

OPROGRAMOWANIE

Oprogramowanie CytExpert to kompletny pakiet, który kontroluje działanie instrumentu, gromadzi dane i przeprowadza analizę wyników. Dostępne są trzy tryby instalacji, w zależności od wymaganego poziomu bezpieczeństwa. Instalacja domyślna nie wymaga logowania użytkownika. W przypadku systemu wielodostępnego opcja zarządzania użytkownikami User Management wymaga logowania użytkownika i obejmuje funkcje zarządzania rolami. Opcja zarządzania danymi Electronic Records Management oferuje narzędzia zapewniające zgodność z 21 CFR Part 11 w odniesieniu do danych zapisywanych elektronicznie (Electronic Records) oraz podpisów elektronicznych (Electronic Signatures) Opcja API (Application Programming Intertace) pozwala aplikacjom zewnętrznym obsługiwać różne operacje, takie jak uruchamianie procedur i podstawowe sterowanie podajnikiem płytek. Funkcja eksportu plików FCS pozwala przeprowadzać analizy offline w programach Kaluza, FCSExpress, FlowJo i na innych platformach.

• możliwość ustawienia progu detekcji na wybranym parametrze z dowolnego lasera
• możliwość ustawienia progu detekcji na więcej niż jednym parametrze jednocześnie
• prezentacja wyników w postaci pików, histogramu oraz powierzchni pod krzywą sygnału
• cyfrowa obróbka sygnału z rozdzielczością na minimum 16 mln kanałów na 7 dekad
• zapis plików w formacie fcs
• automatyczna cyfrowa kompensacja w czasie i po akwizycji z możliwością korzystania z zapisanych wcześniej kompensacji

STANDARYZACJA

Codzienna, przy pomocy kulek QC lub innych materiałów referencyjnych odpowiednich do konkretnego zastosowania. Mogą one zostać użyte jako standard pozwalający ustawić wartości docelowe i automatycznie skalibrować ustawienia wzmocnienia
