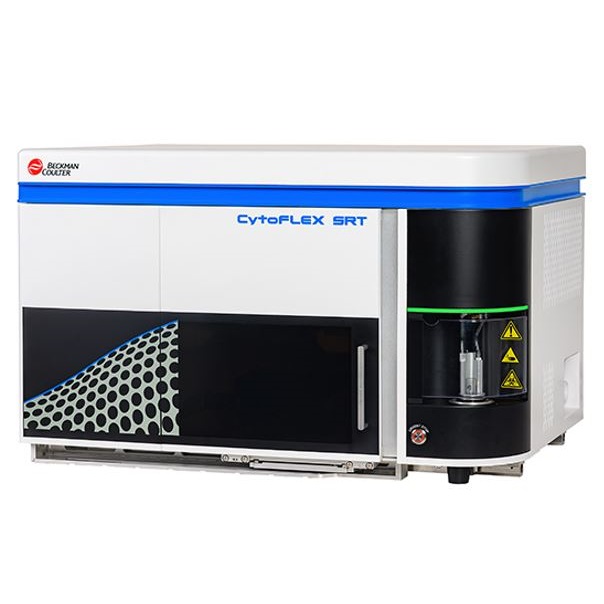

Beckman Coulter CytoFLEX SRT

CytoFLEX SRT

CytoFLEX SRT Cell Sorter jest najnowocześniejszym urządzeniem zdolnym sprostać wymaganiom szerokiego zakresu potrzeb sortowania. Podobnie jak platforma CytoFLEX, zawiera innowacyjne technologie, które upraszczają konfigurację i obsługę, umożliwiając naukowcom skupienie się na zagadnieniach badawczych. Seria fioletowo-niebiesko-żółto-zielono-czerwona (V-B-Y-R) ma 15 detektorów fluorescencyjnych po pełnej aktywacji. Można go kupić już od dwóch laserów z opcją aktywacji dodatkowych laserów i detektorów za pomocą klucza aktywacyjnego. Jest zdolny do złożonej logiki sortowania z różnymi kombinacjami ustawień sortowania w każdym z czterech strumieni, w tym do przechwytywania przerwań jednego z pozostałych strumieni. Dostępna jest opcjonalnie opcja z komorą bezpieczeństwa biologicznego II stopnia z systemem odprowadzenia aerozolu lub samodzielną jednostką odprowadzenia Aerozolu.

• Sortowanie 4-kierunkowe, sortowanie w trybie mieszanym oraz możliwość odzyskiwania abortowanych cennych komórek
• Konfiguracja jest inteligentna i uproszczona, wykorzystując automatyzację do ustanowienia i utrzymania strumienia sortowania
• Zdalne wsparcie serwisowe i aplikacyjne przy użyciu BeckmanConnect już od 2h od zgłoszenia

Możliwość wyboru laserów:

CytoFLEX SRT ma możliwość detekcji  17 kanałów, w tym 15 do detekcji fluorescencji.

W pełnej konfiguracji może zawiera do 4 laserów:

Lasera fioletowy 405 nm , moc 90 mW

Laser niebieski 488 nm , moc 50 mW

Lasera zielono- żółty 561 nm, moc 30 mW

Laser czerwony 638 nm , moc 100 mW

Na podstawie potrzeb aplikacyjnych można wybrać konfiguracje z możliwością rozbudowy, zaczynając już od dwóch laserów.

OPIS PARAMETRÓW TECHNICZNYCH:

WYMIARY (szer. x gł. x wys.)

SORTER

72.5 cm x 47.5 cm x 45 cm

PŁYNY ROBOCZE

34,5 cm x 60 cm x 48,5 cm.

WAGA

Sorter 62 kg

Wózek do płynów (bez płynu) 13,5 kg

MOCY

Napięcie: AC 100-240V, 50/60Hz

Moc znamionowa: 200VA

ŚRODOWISKO PRACY

• Temperatura otoczenia: 15-27°C w zakresie ±2°C wahań temperatury podczas pracy (15-23°C w komorze bezpieczeństwa biologicznego)
• Wilgotność względna: 20-80% (bez kondensacji)
• Wysokość: 2000 m (maks.)

UKŁAD OPTYCZNY

KOMORA PRZEPŁYWOWA

Zintegrowana kwarcowa komora przepływowa

FILTRY BANDPASS

Zawiera 16 wymiennych filtrów:

PŁYNY

Wbudowana pompa o konstrukcji antywibracyjnej zapewnia ciśnienie i podciśnienie w układzie.

POJEMNOŚĆ PŁYNOWA

• Wózek do płynów z pokładowymi pojemnikami na płyny.
• Pojemnik stalowy o pojemności 4 l, autoklawowalny.
• Pojemnik na odpady z polietylenu o dużej gęstości 7 l.
• Pojemnik na płyn zamykający z polietylenu o dużej gęstości o pojemności 1 l.

DYSZA

Uchwyt dyszy typu „plug-and-play” z wymienną dyszą ceramiczną 100 μm, z możliwością czyszczenia ultradźwiękowego.

PRÓBKI PRZEPŁYWU

Regulowane szybkości przepływu próbki od około 10-100 μl/min.

AKWIZYCJA

• Polistyrenowe i polipropylenowe probówki 5 mL (12 x 75 mm).
• Mieszanie próbek: Mieszanie scentralizowane, 3 regulowane prędkości mieszania
• Detektor pęcherzyków w linii może automatycznie wykryć i zatrzymać akwizycję, gdy probówka jest pusta, aby uniknąć przedostawania się pęcherzyków do kuwety przepływowej.

KONSERWACJA

Zautomatyzowane funkcje konserwacji do codziennych i okresowych procedur czyszczenia: uruchamianie systemu, wyłączanie systemu, codzienne czyszczenie, czyszczenie komory przepływowej, czyszczenie aseptyczne, wyłączanie długoterminowe, płukanie wsteczne, filtr osłonowy Debubble, Flow Cell Debubble. Przypomnienie o konserwacji można skonfigurować w oprogramowaniu dla niektórych regularnych operacji z niestandardowym czasem cyklu. Wymieniane przez użytkownika filtry płynu i przewód do pobierania próbek.

SYSTEM ELEKTRONICZNY

SZYBKOŚĆ AKWIZYCJI

40 000 zdarzeń na sekundę ze wszystkimi skonfigurowanymi parametrami

PRZETWARZANIE SYGNAŁÓW

W pełni cyfrowy system z wyświetlaczem danych z 7 dekad.

SYGNAŁ

Pole impulsu, wysokość dla każdego kanału, szerokość dla maksymalnie dwóch kanałów do wyboru.

INTELiGENTNY SYSTEM RATOWANIA I ODZYSKU PRÓBKI

W przypadku zatkania lub gdy krople nie są stabilne podczas sortowania, sortowanie zostanie wstrzymane lub całkowicie zatrzymane automatycznie, a łapacz odpadów zostanie wysunięty, aby chronić posortowaną próbkę. System automatycznie usuwa pęcherzyki z komory przepływowej, jeśli strumień nie jest stabilny podczas sortowania, aby przywrócić warunki sortowania.

PARAMETRY

ANALIZA

ROZDZIELCZOŚĆ ROZPROSZENIA

Rozdzielczość rozproszenia bocznego w kolorze niebieskim (488 nm): 300 nm.

Rozdzielczość rozproszenia bocznego fioletu (405 nm) (VSSC): 200 nm (dostępna tylko w konfiguracjach zawierających fioletowy laser).

Wydajność rozpraszania jest zoptymalizowana pod kątem zarówno ludzkich limfocytów, monocyty i granulocyty jak i nanocząstek.

PRZENIESIENIE

<0,1% (kulki QC).

CZUŁOŚĆ

FITC: <30 (MESF-FITC) z lasera 488 nm

PE: <10 (MESF-PE) z lasera 561 nm

APC: <25 (MESF-APC) z lasera 638 nm

ROZDZIELCZOŚĆ FLUORESCENCYJNA

Sorter komórek CytoFLEX SRT może osiągnąć <3% rCV z cząstkami weryfikującymi wyrównanie zdolnymi do rCVs <3%.

SORTOWANIE

KONFIGURACJA AUTOMATYCZNEGO SORTOWANIA

System może wykonać rozruch systemu, kontrolę jakości i kalibrację sortowania, aby być gotowym do sortowania w ciągu 30 minut. Wszystkie ustawienia sortowania można zdefiniować automatycznie.

OPTYMALIZACJA KROPLI

Udoskonalona technologia Intellisort® jest używana do automatycznej optymalizacji kropli, monitorowania i konserwacji oraz określania opóźnienia kropli. Częstotliwość kropel: 30 000 Hz do 35 000 Hz automatycznie optymalizowana, regulowana.

CZYSTOŚĆ

CytoFLEX SRT jest w stanie jednocześnie sortować zbiorczo do 4 zdefiniowanych populacji cząstek o czystości >99% z 5% populacją docelową, próg próbki ≤10 000 zdarzeń na sekundę, podczas gdy wydajność teoretyczna przekracza 80%.

Poziom czystości można by utrzymać przy wyższej prędkości sortowania do 30 000 zdarzeń na sekundę, podczas gdy wydajność byłaby niższa w oparciu o rozkład Poissona.

FUNKCJE SORTOWANIA

Tryb strumieniowy: tryb odchylania i tryb prosty (tylko sortowanie jednokierunkowe).

Tryb sortowania: 4 wstępnie ustawione tryby sortowania dla różnych czystości sortowania i wymagań dotyczących wydajności. Można dodać tryby zdefiniowane przez użytkownika.

Sortowanie w trybie mieszanym: różne tryby sortowania można zastosować do różnych sposobów strumieniowania.

Sortowanie według indeksu dla sortowania płytek lub slajdów: posortowane komórki są połączone ze wskazaną lokalizacją. Informacje o indeksie można odczytać z wykresów sortowania indeksu oraz z raportów sortowania.

URZĄDZENIA DODATKOWE

• Standardowy moduł zbiorczy Cyclone typu „wszystko w jednym”
• 4 strumieniowy sort do czterech probówki 5 ml, lub dwóch zewnętrznych probówek zbiorczych które mogą być również probówkami 15 ml
• 1 strumieniowy sort na płytki 6-, 24-, 48-, 96- i 384-dołkowe, płytka 96-dołkowa, szkiełka, urządzenia niestandardowe mogą być kalibrowane

ZARZĄDZANIE DANYMI

OPROGRAMOWANIE

Oprogramowanie CytExpert SRT to w pełni funkcjonalny pakiet oprogramowania, który kontroluje działanie urządzenia, zbieranie danych eksperymentuh i analizę wyników.

Eksperymenty generowane przez CytExpert 2.4 lub wcześniejsze wersje mogą być konwertowane do formatu eksperymentów CytExpert SRT i otwierane przez oprogramowanie.

W razie potrzeby wyeksportuj pliki FCS do analizy w Kaluza, Cytobank i innych platformach.

NORMALIZACJA

Codzienne kulki QC lub dowolny inny materiał odniesienia, który jest odpowiedni dla danego zastosowania, może być użyty jako próbka standaryzacyjna do ustawienia wartości docelowych i automatycznej kalibracji ustawień wzmocnienia.

SYSTEM OPERACYJNY

Windows® 10 Enterprise LTSC 2019 x64-bitowy.

FORMAT FCS

FCS 3.0.

MAKSYMALNA WIELKOŚĆ PRÓBKI

30 milionów zdarzeń na plik ze wszystkimi parametrami.

ZALECANE SPECYFIKACJE KOMPUTEROWE

• Procesor: Intel Core i7 lub nowszy.
• Pamięć: 8 GB RAM lub więcej.
• Pamięć masowa: dysk o pojemności 1 TB lub więcej.
• Ethernet: Zintegrowany 100M GB, dwa porty Ethernet.
• Port USB: ≥4 porty, co najmniej jeden port USB 3.0.
• Monitor: monitor 32-calowy (rozdzielczość 2560x1440) lub monitor 24-calowy
• (rozdzielczość 1920x1080).

KOMPENSACJA

• Automatyczna kompensacja pełnej matrycy.
• Ręczna kompensacja pełnej matrycy.
• Nowatorska biblioteka kompensacji: przechowuj wartości przechodzenia fluorescencyjnego barwników, aby łatwo określić prawidłową macierz kompensacji z nowymi ustawieniami wzmocnienia.
• Importuj/eksportuj wartości kompensacji między eksperymentami.
• Wzmocnienie bezwzględnego liniowego wzmocnienia umożliwia stosowanie ustawień kompensacji między eksperymentami i typami próbek

OPCJONALNIE

KONTROLA TEMPERATURY

Opcjonalny system recyrkulacji wody dla wejściowej probówki na próbkę i probówek zbiorczych. Dwa oddzielne obwody wejściowe i zbiorcze, które można regulować łącznie lub osobno. SYSTEM

ODPROWADZENIE AEROZOLI

System Ewakuacji Aerozolu usuwa aerozole i mikrokropelki, które mogą powstawać podczas normalnej pracy lub w warunkach awarii sortowania, z komory sortującej bez zakłócania procesu sortowania. Mikrokropelki i cząstki stałe większe niż 0,12 μm są usuwane pod próżnią i wyłapywane w filtrze ULPA.

KOMORA BEZPIECZEŃSTWA

Komora bezpieczeństwa biologicznego BSL-2, typ A2 została specjalnie zmodyfikowana do sortowania komórek CytoFLEX SRT firmy Baker. Przeprowadzono testy mikrobiologiczne, aby spełnić międzynarodowe standardy.

ZGODNOŚĆ Z NORMAMI BEZPIECZEŃSTWA

IEC 61010-1:2010, AMD1:2016

IEC 61010-2-081:2019

UL 61010-1:2012

CSA-C22.2 NO. 61010-1-12
