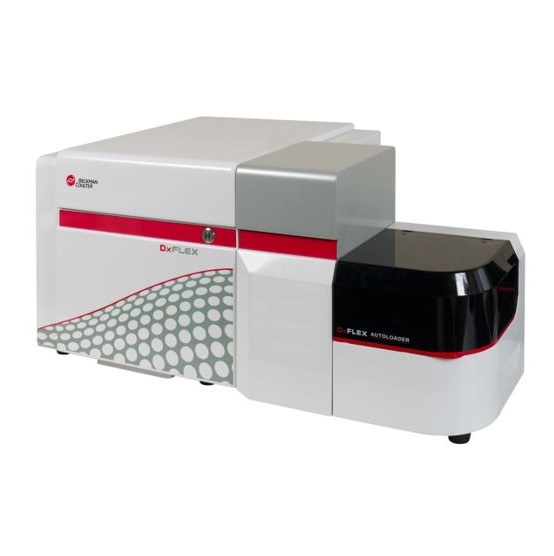

Beckman Coulter DxFLEX

DxFLEX

Cytometr przepływowy DxFLEX CE/IVD jest przeznaczony do zastosowań klinicznych. Oferuje zaawansowaną wydajność, a także wygodną instalację i obsługę. Uproszczone ustawienia systemowe, funkcje zbierania danych i eksportowania wyników są zintegrowane z oprogramowaniem CytExpert. Cytometr przepływowy DxFLEX ma kompaktową budowę, zintegrowane układy optyczne wzbudzania i detekcji. Dostępne są cztery konfiguracje z maksymalnie 3 laserami i 15 kanałami. Użytkownicy mogą później zaktualizować swoją konfigurację, aby użyć większej liczby laserów i filtrów optycznych.

DxFLEX od 1 lasera 5 kolorów do 3 laserów 13 kolorów (4 dostępnych konfiguracji z lub bez podajnika probówek).

Z możliwością wyboru laserów:

• Laser fioletowy 405 nm/80 mW
• Laser niebieski 488 nm, 50 mW;
• Laser czerwony 638 nm, moc: 50 mW

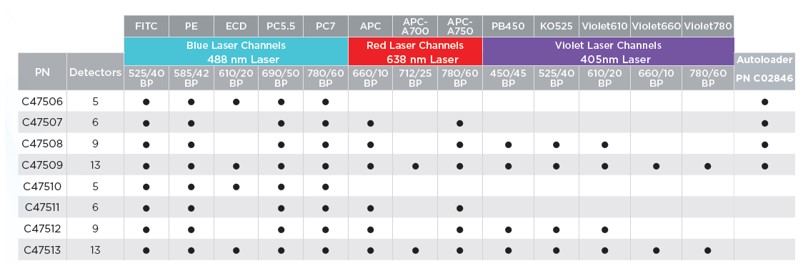

Dostępne konfiguracje:

Z podajnikiem probówek:

Violet-Blue-Red (V-B-R) Series

DxFLEX V0-B5-R0 System 1 Laser (488 nm), 5 Colors                                                                           C47506

DxFLEX V0-B4-R2 System 2 Laser (488 nm, 638 nm), 6 Colors                                                         C47507

DxFLEX V3-B4-R2 System 3 Laser (405nm, 488 nm, 638 nm), 9 Colors                                          C47507

DxFLEX V5-B5-R3 System 3 Laser (488 nm, 638 nm), 13 Colors                                                       C47509

Bez podajnika probówek:

Violet-Blue-Red (V-B-R) Series

DxFLEX V0-B5-R0 System 1 Laser (488 nm), 5 Colors                                                                           C47510

DxFLEX V0-B4-R2 System 2 Laser (488 nm, 638 nm), 6 Colors                                                         C47511

DxFLEX V3-B4-R2 System 3 Laser (405nm, 488 nm, 638 nm), 9 Colors                                          C47512

DxFLEX V5-B5-R3 System 3 Laser (488 nm, 638 nm), 13 Colors                                                       C47513

OPIS PARAMETRÓW TECHNICZNYCH:

WYMIARY (Dł. x Gł. x Wys.)

Cytometr Zbiorniki i Statyw

42.5 cm x 42.5 cm x 34 cm 14 cm x 35.6 cm x 43.4 cm

16.7 in x 16.7 in x 13.4 in 5.5 in x 14.0 in x 17.1 in

WAGA

Cytometr: 23.4 kg

SPECYFIKACJA ZASILANIA

Napięcie: AC 100 V ~ 240 V ± 10%, 50 Hz/60 Hz ± 1 Hz

Moc: 150VA normalna, 250VA max.

WARUNKI DZIAŁANIA

Temperatura: 15-30 °C

Wilgotność: 15% RH-80% RH, bez kondensacji

POZIOM HAŁASU

Poziom mierzony <65 dBA

UKŁAD OPTYCZNY

UKŁAD WZBUDZANIA

Cytometr CytoFLEX może współpracować z maksymalnie trzema odrębnymi laserami. System optyczny nie wymaga osiowania. Jeśli zachodzi taka potrzeba, opóźnienia laserów są korygowane automatycznie poprzez codziennie uruchamiany system kontroli jakości. Zapewnienie optymalnej wydajności pracy systemy nie wymaga żadnych interwencji użytkowników.

Cytometr oferuje 15 różnych parametrów, w tym 13 opcji detekcji fluorescencji. W pełni aktywny cytometr wykonuje pomiary: w pięciu kanałach dla lasera 488nm (niebieski), trzech dla lasera 638nm (czerwony), pięciu dla lasera 405nm (fiolet).

 MOŻLIWOŚĆ WYBORU LASERA

Optyka rozdzielająca sygnały fluorescencji oparta na filtrach odbijających prowadzenie sygnałów fluorescencji z każdego lasera światłowodami do zestawu detektorów dedykowanych poszczególnym laserom.

KUWETA OPTYCZNA

Trwale zintegrowany układ optyczny i kwarcowa kuweta optyczna z aperturą numeryczną > 1,3.

PRZEDNI, BOCZNY I DODATKOWY BOCZNY Z LASERA FIOLETOWEGO DETEKTOR ŚWIATŁA ROZPROSZONEGO

Pomiar rozproszenia światła:

• zgodnie z kierunkiem wiązki laserowej FSC
• z detektora bocznego SSC

FILTRY PASMOWE

13 filtrów o zmiennym położeniu

UKŁAD HYDRAULICZNY

BARDZO NISKIE CIŚNIENIE PŁYNU OSŁONOWEGO ORAZ SYSTEMU TRANSPORTU PRÓBKI

Niski koszt konserwacji systemu. Średnie zużycie odczynnika roboczego 10 +/- 1 mL/min

PRĘDKOŚCI PRZEPŁYWU PRÓBKI

Stała prędkość przepływu: 10, 30 oraz 60 μl/min

POJEMNOŚĆ ZBIORNIKÓW

Standardowe zbiorniki o pojemności 4l. Opcjonalne zbiorniki sześcienne o pojemności 10l.

FUNKCJE ZAUTOMATYZOWANEJ KONSERWACJI

Uruchamianie systemu, mieszanie próbek, przepłukiwanie, zalewanie, wyłączanie, dokładne czyszczenie.

PODAWANIE PRÓBEK

Probówki 5 ml z polistyrenu (12 x 75 mm) lub polipropylenu. Probówki 1,5 ml oraz 2 ml do mikrowirówki.

OPCJE

Podajnik płytek 96-dołków 32 probówki Multi Carousel Loader (MCL). Czytnik kodów kreskowych

Indywidualne mieszanie próbek. Objętość martwa w karuzeli to 25 μL

PARAMETRY

CZUŁOŚĆ

FITC: <30 cząsteczek odpowiednika rozpuszczalnego fluorochromu (MESF-FITC)
PE: <10 cząsteczek odpowiednika rozpuszczalnego fluorochromu (MESF-PE)

ROZDZIELCZOŚĆ DLA FLUORESCENCJI

Cytometr CytoFLEX Flow jest w stanie osiągnąć 3% rCV, a w przypadku cząsteczek stosowanych do weryfikacji: rCV <3%.

NAPIĘCIA

Brak konieczności wcześniejszych ustawień napięć i wzmocnień dla mierzonych parametrów.

MIESZANIE PRÓBEK

Automatyczne mieszanie próbek w aparacie przed aspiracją

GOTOWOŚĆ DO PRACY

Gotowość urządzenia do pracy nie później niż 15 minut po włączeniu zasilania.

SYSTEM ELEKTRONICZNY

STANDARDOWA PRĘDKOŚĆ REJESTRACJI ZDARZEŃ

30 000 zdarzeń na sekundę z 15 parametrami. Oprogramowanie pozwala modyfikować parametr odpowiedzialny za szerokość okna i kontrolować prędkość przerwania procesu w przypadku przetwarzania sygnałów o wysokiej liczbie zdarzeń.

PRZETWARZANIE SYGNAŁU

W pełni cyfrowy system z 7 dekad prezentacji danych.

SYGNAŁ

Powierzchnia sygnału, wysokość każdego kanału, szerokość dla wybranego kanału.

SYSTEM OPERACYJNY

Windows® 7 Professional 64-bit
Windows® 10 Professional 64-bit

FORMAT FCS
FCS 3.0

MINIMALNE WYMAGANIA SPRZĘTOWE

CPU: Intel® I3 @ 2.9 GHz of computer
1 Gigabit Ethernet port
RAM: 4 GB 2 USB 3.0 ports
Storage: 256 GB 4 USB 2.0 ports

KOMPENSACJA

Automatyczna albo manualna, pełna macierz kompensacji. Nowa biblioteka kompensacji do przechowywania wartości kompensacji barwników w celu łatwego określenia prawidłowej macierzy kompensacji przy nowych ustawieniach wzmocnienia. Możliwość importowania / eksportowania wartości kompensacji między eksperymentami, przy użyciu funkcji biblioteki kompensacji. Bezwzględne wzmocnienie liniowe, umożliwiające stosowanie ustawień kompensacji między eksperymentami i typami próbek.

KONTROLA JAKOŚCI

Auto codzienne QC rutynowo z śledzeniem i logowaniem wykresów Levey-Jennings.

PRZETWARZANIE DANYCH

OPROGRAMOWANIE

Oprogramowanie CytExpert, w pełni funkcjonalna, zastrzeżona aplikacja z eksportowanymi formatami plików do analizy offline, w razie potrzeby. Umożliwia przechowywanie do 25 milionów zdarzeń w pliku z 13 kolorami, więcej zdarzeń można przechować używając mniejszej liczby parametrów.

• możliwość ustawienia progu detekcji na wybranym parametrze z dowolnego lasera
• możliwość ustawienia progu detekcji na więcej niż jednym parametrze jednocześnie
• prezentacja wyników w postaci pików, histogramu oraz powierzchni pod krzywą sygnału
• cyfrowa obróbka sygnału z rozdzielczością na minimum 16 mln kanałów na 7 dekad
• zapis plików w formacie fcs
• automatyczna cyfrowa kompensacja w czasie i po akwizycji z możliwością korzystania z zapisanych wcześniej kompensacji

RAPORTY

• Jeden eksperyment może zawierać kilka arkuszy raportów-> jeden raport może zawierać kilka stron
• Raporty przechowują do 25 milionów zdarzeń na plik z 13 kolorami, więcej zdarzeń można zapisać przy użyciu mniejszej liczby kanałów
• Zmiany w analizie w panelu akwizycji (bramkowania, wykresy) są powiązane z panelami raportu, dzięki czemu zmiany są odzwierciedlane w czasie rzeczywistym
• Bezpłatne oprogramowanie CytExpert dla DxFLEX można zainstalować na dowolnym komputerze i wykorzystać do analizy eksportowanych danych
• Konta użytkowników zapewniają kontrolowany dostęp i śledzą działania użytkowników, umożliwiają przypisanie i ograniczenie różnych funkcji systemowych

WYDAJNOŚĆ

Rozdzielczość rozproszenia czołowego i bocznego FSC i SSC. Wydajność rozproszenia jest zoptymalizowana do rozdzielania. subpopulacji krwinek biłąych (limfocyty, monocyty i granulocyty), krwinek czerwonych i płytek krwi.
