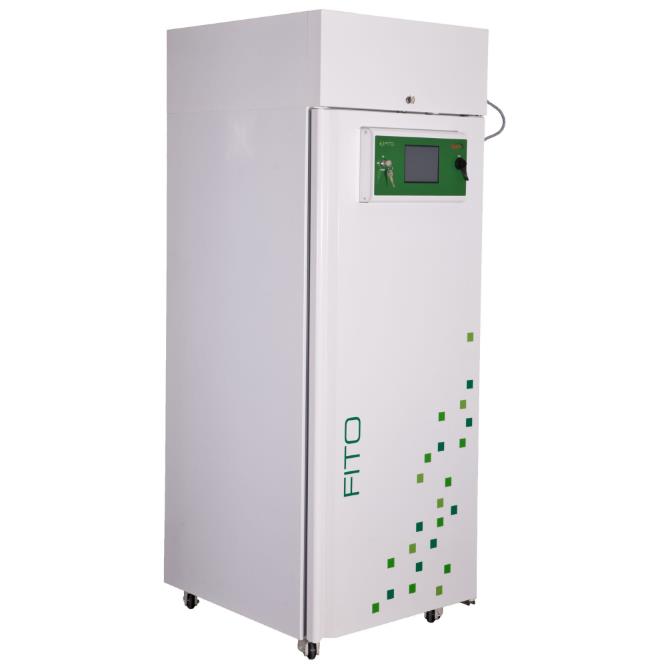

Komory do hodowli roślin serii FITO są wysoce zaawansowanymi technologicznie urządzeniami służącymi do celów badawczych oraz hodowlanych, wymagających specyficznych i stałych parametrów klimatu.
Komory do hodowli roślin popularnie zwane fitotronami produkowane są przez firmę Biogenet w wersjach standardowych oraz specjalnych według indywidualnych potrzeb klienta.
Dostępne są urządzenia o pojemności od 300 do 1400 litrów.
Budowa komór klimatycznych / fitotronowych:
Fitotrony serii FITO posiadają komorę hodowlaną z najwyższej jakości stali nierdzewnej polerowanej - tzw. „lustro”. Zastosowanie lustrzanej powierzchni wewnątrz fitotronu wzmacnia ilość energii (PAR) docierającej do hodowli oraz zwiększa jej jednorodność w komorze hodowlanej. Powierzchnia lustrzana oraz brak soczewek skupiających w panelach oświetleniowych umożliwia doświetlanie hodowli również poprzez boczne odbite światło. Gładka powierzchnia jest jednocześnie łatwa do czyszczenia oraz trudniejsza do zasiedlenia przez glony czy pleśń.
Sterownik fitotronu:
Fitotron serii FITO wyposażony jest w profesjonalny sterownik mikroprocesorowy z dużym 7 calowym kolorowym wyświetlaczem LCD z podświetleniem diodowym.

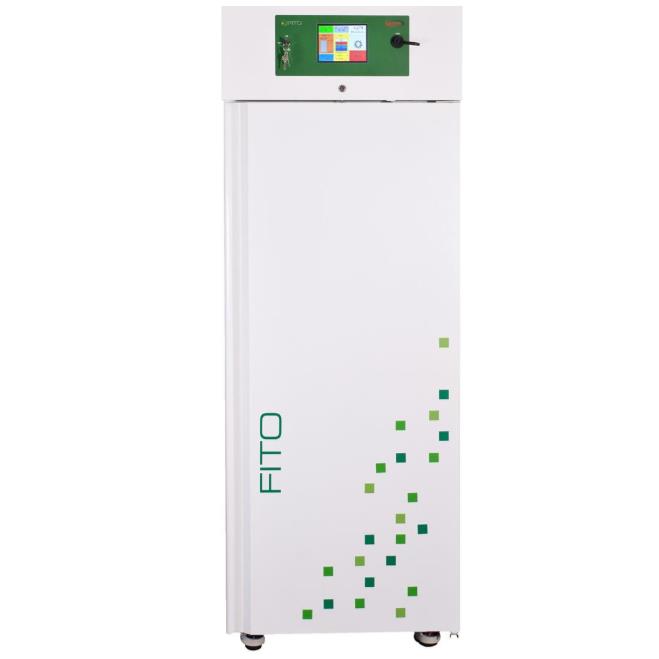

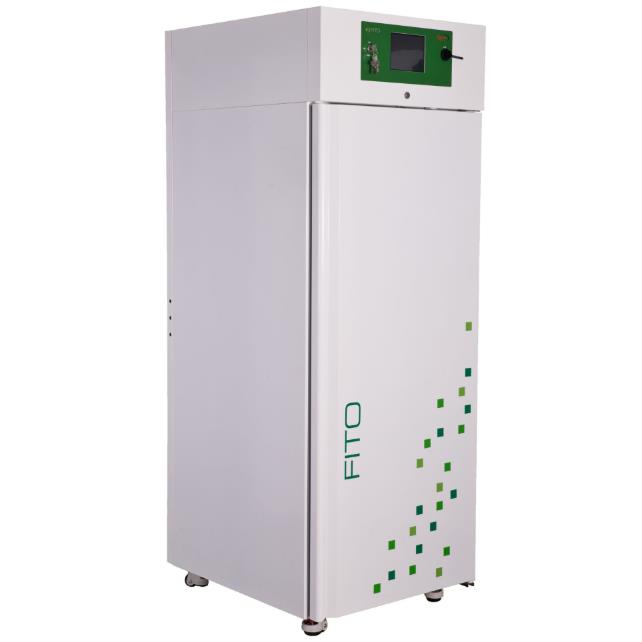

W zależności od wyboru użytkownika, panel kontrolny może zostać zamontowany na drzwiach komory lub nad nimi.
Fitotron wyposażony jest w stacyjkę zabezpieczającą przed przypadkowym wyłączeniem urządzenia przez osoby niepowołane.

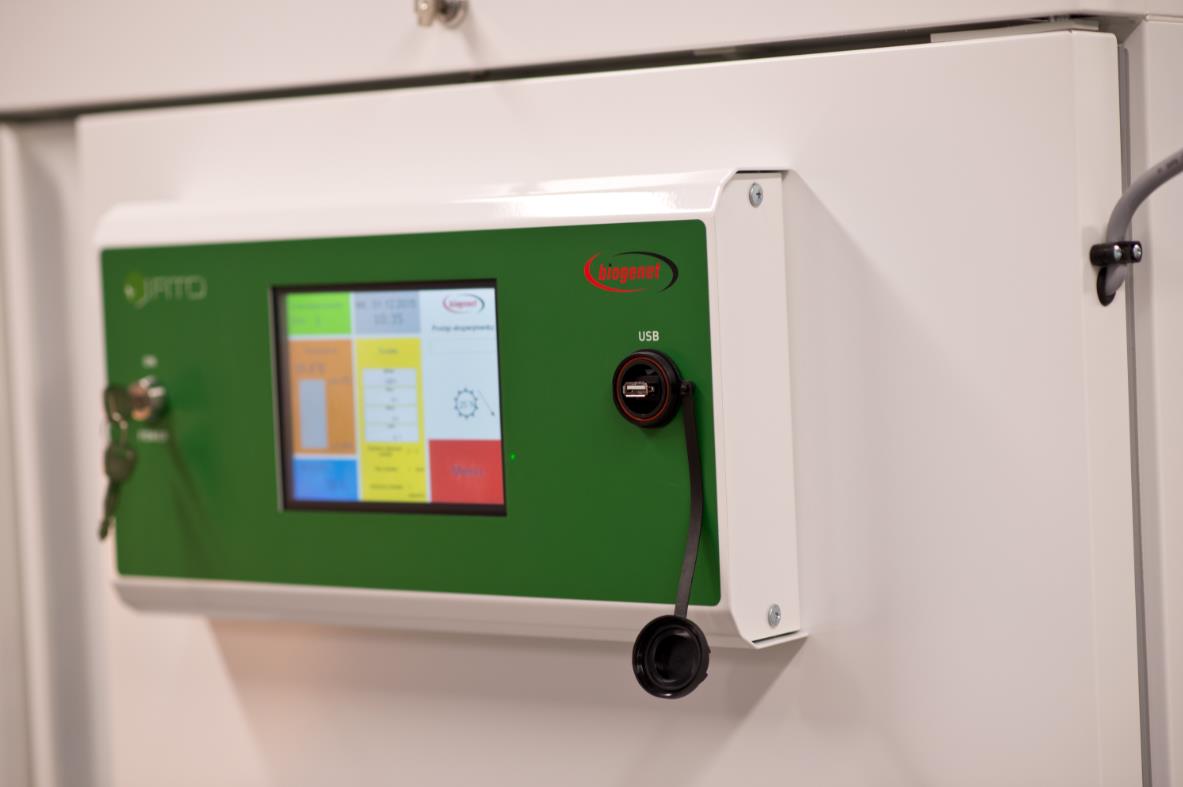

Obok ekranu dotykowego znajduje się zabezpieczone przed wilgocią gniazdo interfejsu USB, umożliwiające kopiowanie zapisanych w pamięci urządzenia danych historycznych, oraz ładowanie przygotowanych uprzednio na komputerze szablonów procesów hodowlanych.
Zakres pracy fitotronu:
W zależności od wyboru użytkownika komora do hodowli roślin może pracować w szerokim zakresie temperatur. W wykonaniu standardowym zakres temperaturowy w fitotronie, niezależnie od tego czy oświetlenie jest włączone czy też wyłączone wynosi +4°C do +50°C.
Jeśli do zaplanowanych eksperymentów niezbędne są temperatury ujemne nasze urządzenia również umożliwiają bezproblemowe ich osiągnięcie. Wyposażenie komory do hodowli roślin w rozszerzony zakres temperaturowy umożliwia eksperymenty w zakresie temperatur od -10°C do +50°C niezależnie od stanu włączenia oświetlenia.
Umiejscowienie źródeł światła w fitotronie:
Nasze komory fitotronowe zaprojektowane są w sposób umożliwiający montaż oświetlenia o kierunku dostosowanym od potrzeb hodowli.
Możliwe są następujące kombinacje umiejscowienia paneli świetlnych w fitotronie:

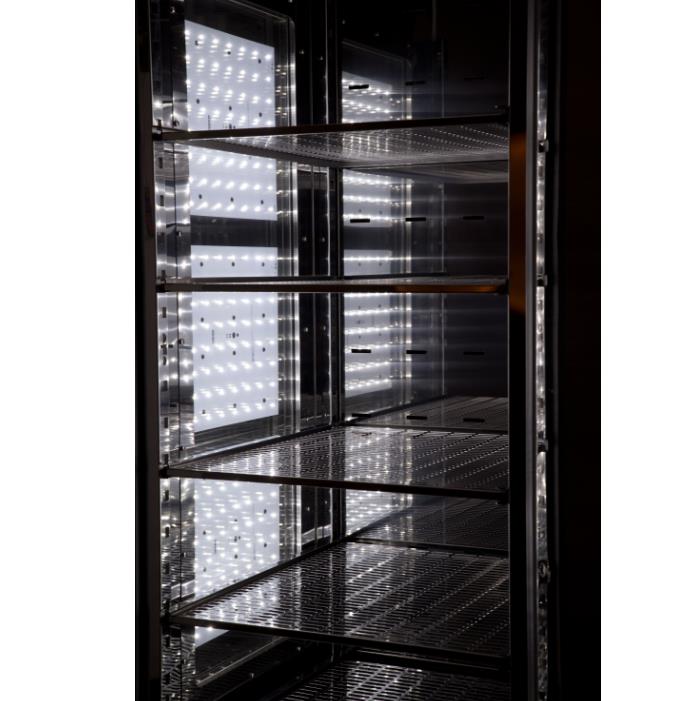

Źródła światła znajdujące się w bokach lub w drzwiach komory hodowlanej fitotronu osłonięte są dwuwarstwową, szybą zespoloną wykonaną ze szkła. Rozwiązanie to pozwalana na idealne zachowanie parametrów temperaturowych urządzenia dzięki małej przenikalności cieplnej i zachowaniu ciągłości izolacji.
Utrzymanie wilgotności w fitotronie:
Komory serii FITO wyposażone są we wbudowany układ nawilżania z ultradźwiękowym generatorem pary. Wydajność generatora pozwala na osiągniecie wilgotności względnej w komorze fitotronu powyżej 90% RH.
Komory fitotronu wyposażona jest w zamknięty układ obiegu wody pozwalający na znaczne oszczędności w zużyciu wody do nawilżania komory. Dzięki umożliwieniu powrotu wilgoci do zbiornika, dolewanie wody służącej do nawilżania jest zminimalizowane.
Dostarczanie wody do komór może być realizowane na dwa sposoby.
Z zewnętrznym zbiornikiem wody, pozwalający na pracę urządzenia w dowolnym miejscu w laboratorium. W tym układzie fitotron wyposażony jest w duży 20 litrowy zbiornik na wodę wyposażony we własną pompę wodną dozującą w miarę zapotrzebowania, wodę do układu nawilżania. Dzięki pompie nie ma konieczności stawiania ciężkiego zbiornika na wysokości w celu zapewnienia zasilania w wodę.
Z podłączeniem do instalacji wodociągowej co pozwala na zasilanie urządzenia wodą z wodociągu bez konieczności nadzoru czy zbiornik nawilżania jest pełny. Woda jest dozowana automatycznie do fitotronu w miarę zapotrzebowania. Układ podłączany do instalacji wodociągowej może być wyposażony w dodatkowy układ oczyszczający w postaci filtrów odwróconej osmozy.

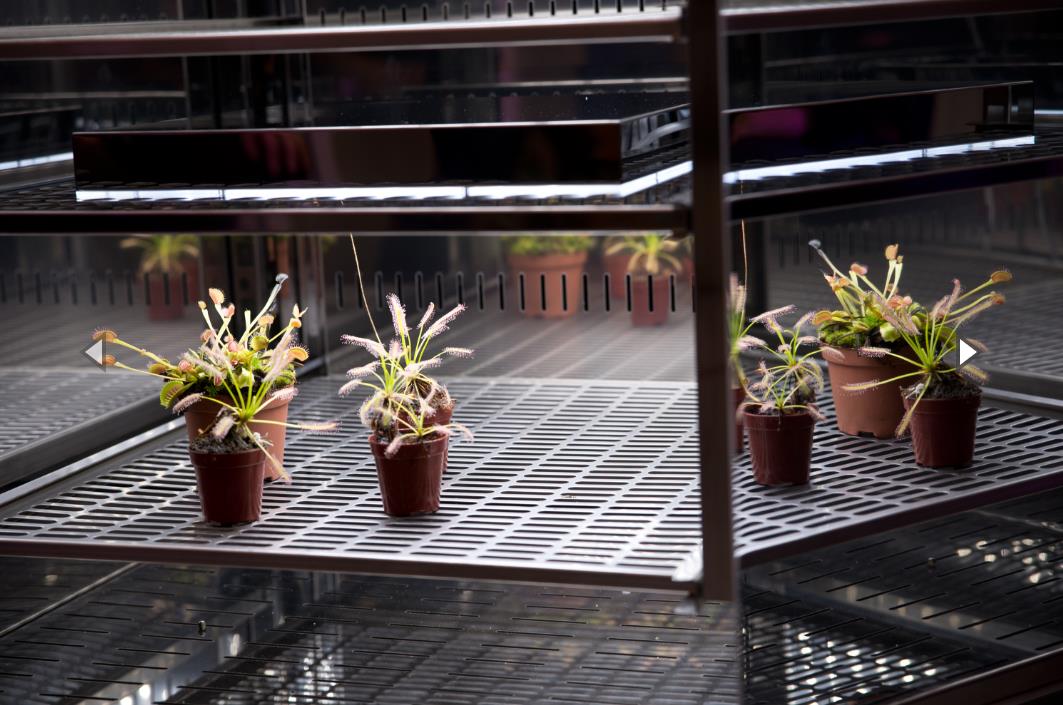

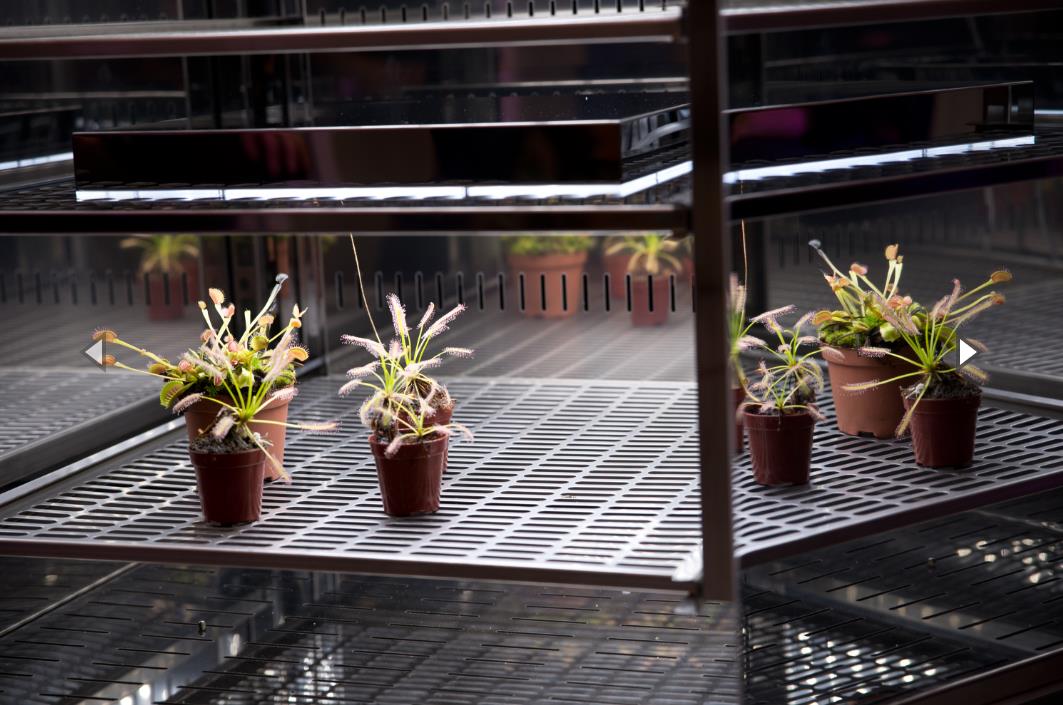

Powierzchnia hodowlana w fitotronie:

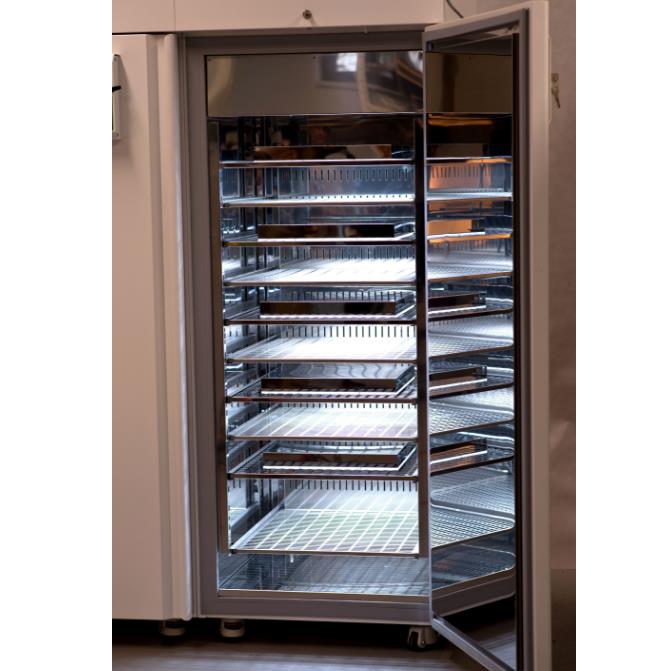

W zależności od zastosowanych źródeł światła oraz ich umiejscowienia możliwe jest umieszczenie od 1 półki hodowlanej do 15 półek. Dzięki dużej wysokości komory hodowlanej 150 cm możliwe jest bardzo optymalne wykorzystanie wysokości i zapewnienie odpowiednich odległości pomiędzy półkami hodowlanymi, a co za tym idzie roślinami.

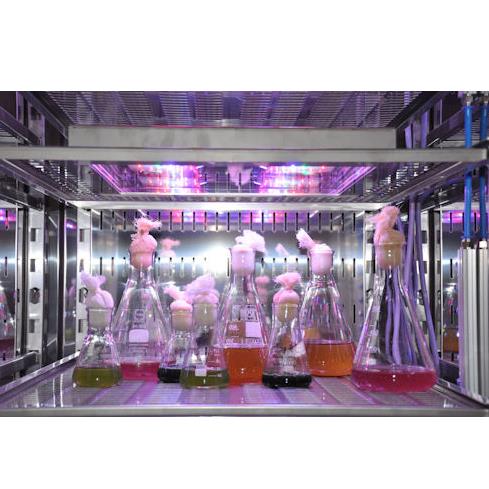

Rozmiar półki hodowlanej uzależniony jest od pojemności komory fitotronowej. Wszystkie półki hodowlane wykonane są ze stali nierdzewnej. Wyposażone są one w otwory umożliwiające właściwą cyrkulację powietrza w komorze. Odpowiednio zaprojektowane półki hodowlane, półki ze źródłami światła oraz tylny dukt powietrzny zapewniają optymalną cyrkulacje powietrza oraz umożliwiają bardzo dobre parametry jednorodności i stabilności temperatury w komorze hodowlanej.
Źródła światła w fitotronie:
Stosowane przez nas źródła światła są unikalnymi rozwiązaniami zaprojektowanymi przez nas dla potrzeb hodowli roślin. Stosowane w oferowanych źródłach światła diody LED zostały wyselekcjonowane pod względem długości fal tak aby jak najlepiej odwzorowywały naturalne zapotrzebowanie roślin na światło słoneczne. Panele świetlne produkowane są w Polsce wg. naszych szczegółowych wytycznych. Zastosowane w źródłach diody LED pochodzą od najlepszych na rynku dostawców źródeł półprzewodnikowych czyli firm CREE, OSRAM, Edison. Oferowane przez nas panele do hodowli roślin posiadają gwarantowany czas świecenia 30 000 godzin przy maksymalnych parametrach jasności. Czas ten jest jeszcze dłuższy dla pracy przy obniżonych jasnościach.
Dobór źródeł światła, które mają być zastosowane w komorach do hodowli roślin uzależniony jest od indywidualnych potrzeb. W szczególności zależnie od wymaganego natężenia promieniowania PAR oraz możliwości regulacji długości fal stosowane są różne źródła. Budżetowa wersja urządzenia wyposażona jest w panel z białymi diodami LED.
Komory hodowlane mogą być wyposażone w dodatkowe źródła światła w zakresie promieniowania UV. Dostępne są półki z lampami jarzeniowymi dla trzech typów promieniowania UV czyli UVA, UVB oraz UVC. Źródło z promieniowaniem UVC nie jest wykorzystywane do hodowli, natomiast ma zastosowanie do sterylizacji komory hodowlanej.
Wersje oświetlenia – ustalane indywidualnie do potrzeb hodowli w fitotronie:
Oprogramowanie sterujące fitotronem:

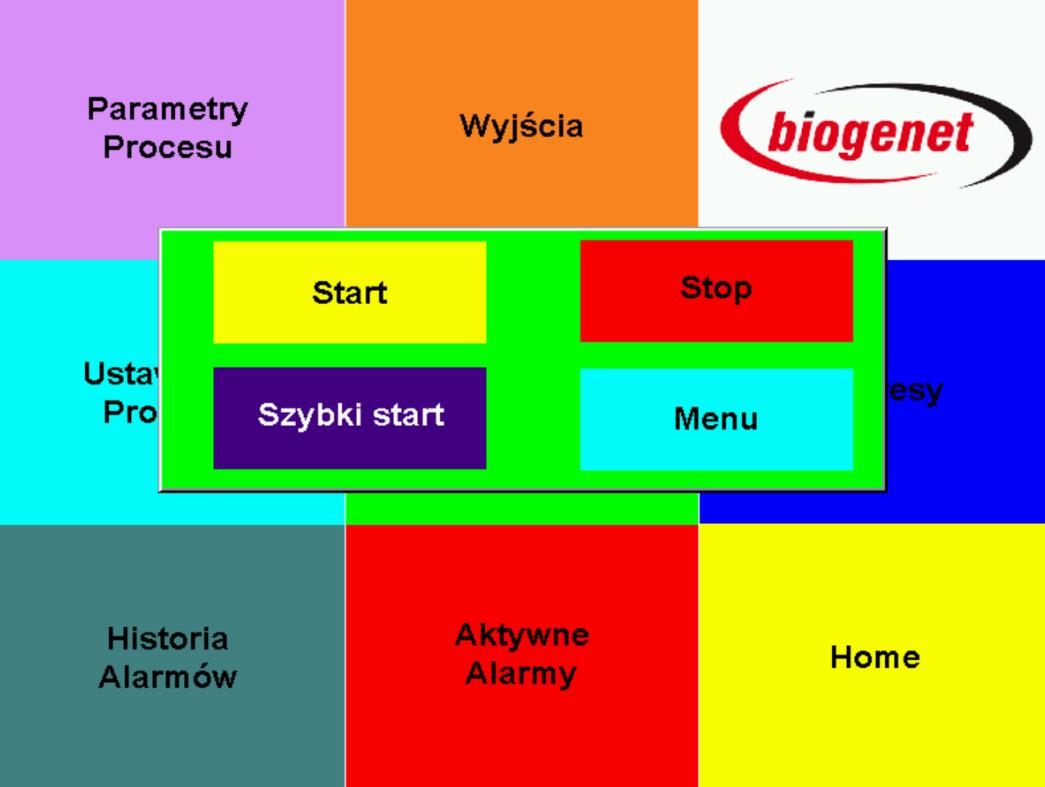

Komory fitotronowe serii FITO wyposażone są w przemysłowe układy sterujące oraz nowoczesne oprogramowanie aktualizowane wraz ze zmieniającymi się potrzebami użytkowników. Proces doświadczalny zaprogramowany może zostać w dwóch trybach, podstawowym znanym z większości starszych i podstawowych urządzeń dostępnych na rynku, oraz zaawansowanym będącym nowatorskim i ciągle rozwijający się modelem projektowania procesu hodowlanego.
Tryb podstawowy. W tym trybie operator ma możliwość bardzo szybkiego rozpoczęcia eksperymentu. W tym trybie należy podać tylko podstawowe dane dla fitotronu takie jak czasy trwania dnia i nocy, temperaturę dla dnia i nocy oraz wartości RH i natężenia światła dla dnia. Tryb ten jest zamkniętym dwudziestoczterogodzinnym procesem ze zmianami znanymi z najprostszych komór hodowlanych. Wszystkie parametry wprowadzane są na jednym ekranie.
Tryb zaawansowany. Dzięki trybowi zaawansowanemu operator ma możliwość dokładnego zaprogramowania parametrów hodowli w fitotronie z rozdzielczością zmian od 1 minuty do 99 godzin i 59 minut. Możliwe jest zaprojektowanie procesu hodowlanego zawierającego do 100 zmian. Podstawową jednostką zmian jest KROK, zawiera on wszystkie informacje dotyczące parametrów mających panować w komorze w określonym czasie, KROK jest minimalną częścią CYKLU. W CYKLU możemy zaprogramować do dziesięciu KROKÓW. Przygotowane CYKLE wykorzystywane są do tworzenia PROCESU. W pamięci urządzenia możemy stworzyć i przechowywać do dziesięciu PROCESÓW. PROCESY możemy wywoływać bezpośrednio z pamięci urządzenia, jak również możliwe jest tworzenie ich w komputerze i importowanie do pamięci urządzenia z przenośnej pamięci USB.
Tryb zaawansowany umożliwia nam zaprogramowanie 50 dni i nocy z indywidualnymi parametrami temperatury, wilgotności i oświetlenia. Pozwala nam to na symulację zmian klimatycznych różnych pór roku np. wiosny czy upalnego lata. Korzystając z najbardziej zaawansowanego na rynku oświetlenia możemy zaprojektować cykl dobowy ze zmienną intensywnością i nasyceniem „barw” dla każdej pory dnia jak najbardziej zbliżając się do warunków naturalnych.
Oprogramowanie zabezpieczone jest przez niepowołanym dostępem za pomocą systemu haseł umożliwiających ograniczenie dostępu do funkcji urządzenia. Istnieją trzy poziomy zabezpieczeń przeznaczone dla operatora, użytkownika zaawansowanego oraz serwisu.
Oprogramowanie sterujące działa niezależnie dla każdej z komór hodowlanych fitotronu. W każdej z komór może być prowadzone doświadczenie wg zupełnie innych nastaw hodowlanych.
Najważniejsze cechy oprogramowania:
Oświetlenie:
Temperatura:
Wilgotność:
Akwizycja danych:
Sterowanie:
System alarmowy fitotronu:
Wbudowany w urządzenie system alarmowy pozwala na identyfikacje wszystkich ewentualnych problemów z jego pracą. System alarmów temperatury posiada podwójne zabezpieczenie. Pierwszy alarm jest alarmem kroczącym i śledzącym zaprogramowane zmiany temperatury. Alarm kroczący pozwala na sygnalizację przekroczenia nastawionego przez użytkownika korytarza temperaturowego poczynając już od +/-0,5°C. Drugim zabezpieczeniem alarmowym jest alarm bezwzględny w którym użytkownik ustawia maksymalne wartości parametrów których pod żadnym pozorem urządzenie nie może przekroczyć. Alarm bezwzględny jest mechanizmem ochrony hodowli przed przegrzaniem lub przechłodzeniem.
Pozostałe alarmy umożliwiają sygnalizację nieprawidłowego poziomu wilgotności, nieprawidłowego zasilania zbiornika na wodę, braku zasilania.
System sygnalizacji braku zasilania pozwala na zdefiniowanie zachowania fitotronu po powrocie zasilania. Możemy wybrać czy urządzenie będzie kontynuowało pracę od momentu zatrzymania lub od momentu powrotu zasilania. Możemy również zdefiniować zatrzymanie eksperymentu.
System alarmowy umożliwia wysyłanie wiadomości email do zaprogramowanych użytkowników z informacją i stanie urządzenia w przypadku wystąpienia sytuacji alarmowej. System alarmowy można rozszerzyć
o opcjonalne powiadamianie za pomocą wiadomości SMS.
Komunikacja i oprogramowanie zewnętrzne:
Komory serii FITO wyposażone są w szereg złącz i technologii komunikacji:
Każda z komór fitotronu może być opcjonalnie wyposażona w technologię WiFi umożliwiającą podłączenie się za pomocą dowolnego urządzenia sieci bezprzewodowej. Wraz z komorą fitotronową dostarczane jest oprogramowanie do zdalnej komunikacji i nadzoru dostosowane do systemu Windows, Android oraz iOS. W zestawie znajduje się również oprogramowanie do komputera PC do zdalnej rejestracji wszystkich parametrów pracy komory niezależnie od jej wbudowanego systemu rejestracji. Użytkownik posiada dwa niezależne sposoby rejestracji parametrów do wyboru. Dane zgromadzone w urządzeniu jak również dane zgromadzone zdalnie mogą podlegać bieżącej obróbce oraz zapisowi we wskazanym miejscu w formacie XLS.
Wszystkie komory serii FITO można podłączyć do jednego centralnego systemu zarządzania za pomocą sieci przewodowej Ethernet lub bezprzewodowej WiFi, wykorzystując posiadaną infrastrukturę sieciową.
Każda z komór posiada również w zestawie oprogramowanie na komputer PC wyposażony w arkusz kalkulacyjny. Oprogramowanie to służy do zewnętrznego tworzenia PROCESÓW, które następnie możemy załadować do urządzenia.
Specyfikacja:
MODEL | FITO300 | FITO500 | FITO700 | FITO900 | FITO1400 |
Budowa | |||||
Sterowanie | mikroprocesor | ||||
Wyświetlacz | dotykowy, kolorowy LCD o przekątnej 7 cali | ||||
Wyświetlane informacje | temperatura pracy, temperatura zadana, temperatura otoczenia, wilgotność, punkt rosy, jasność dla każdego z wbudowanych kanałów świetlnych w %, W/m2 lub µmol/s-1/m2, czas i data, etap cyklu eksperymentu |
||||
Rejestrowane informacje |
temperatura pracy, |
||||
Miejsce rejestracji | wbudowana pamięć, karta SD, zdalny komputer PC | ||||
System alarmów | alarm kroczący, alarm bezwzględny | ||||
Złącza i systemy komunikacji | 1 x USB, 1 x ETH, WiFi |
||||
Oświetlenie | |||||
Rodzaj oświetlenia | półkowe, boczne, łączone | ||||
Podstawowe źródła światła | panele DW – 2 kanały świetlne. Zakres temp. barwowych 2700 do 5000K natężenie >380 µmol/s-1/m2, panele RBWL + Deep Red + UV – 4 kanały świetlne z możliwością sterowania każdej barwy światła niezależnie. Składowe świetlne o zakresach: 390-405, 430-450, 630-650, 710-740 nm oraz 2700K i 6500K – natężenie >1300 µmol/s-1/m2, panele RBWL(W+C) + Deep Red + FarRed + DeepBlue + UV – 8 kanałów świetlnych z możliwością sterowania każdej barwy światła niezależnie. Składowe świetlne o zakresach 390-405, 430-450, 460-480, 630-650, 650-670, 710-740 nm oraz 2700K i 6500K – natężenie >800 µmol/s-1/m2 |
||||
Dodatkowe źródła światła | światło łączone (specjalne) – do 8 kanałów świetlnych z możliwością sterowania każdej barwy światła niezależnie. Barwy światła dobierane wg wymagań aplikacji i wymaganych natężeń oświetlenia, światło UVA, UVB, UVC – możliwość stosowania dowolnych rodzajów oświetlenia UV sterowanego z poziomu sterownika komory z możliwością pracy z fotoperiodem |
||||
Obieg powietrza | wymuszony ze zmienną prędkością przepływu z duktem prowadzącym | ||||
System chłodniczy | jednokompresorowy, kompresory hermetyczne, czynnik chłodniczy bezfreonowy | ||||
Materiał komory hodowlanej | polerowana, lustrzana stal nierdzewna | ||||
Półki - ilość standardowa | 2 oświetleniowe / 2 hodowlane | ||||
Półki - ilość maksymalna | 6 oświetleniowych / 6 hodowlanych dla wersji oświetlenia półkowego, 12 dla wersji oświetlenia bocznego |
||||
Parametry | |||||
Standardowy zakres pracy | +4 do +50°C dla obu trybów pracy (oświetlenie włączone lub wyłączone) | ||||
Rozszerzony zakres pracy | -10 do +50°C dla obu trybów pracy (oświetlenie włączone lub wyłączone) | ||||
Wahanie temperatury | +/- 0,2°C dla temp. 20°C, +/- 0,7°C dla temp. 0°C |
||||
Jednorodność temperatury | +/- 2,5°C | ||||
Wilgotność (zakres) | od RH otoczenia do 95% | ||||
Maksymalne parametry świetlne | powyżej 2000 µmol/s-1/m2 dla wersji z oświetleniem łączonym | ||||
Wymiary | |||||
Wymiary zewnętrzne maksymalne [cm] | 600 x 760 x 1990 | 700 x 920 x 1990 | 800 x 920 x 1990 | 1100 x 880 x 1990 | 1520 x 920 x 1990 |
Wymiary zewnętrzne dla wersji | w zależności od wersji i rodzaju oświetlenia wymiary zewnętzrne są mniejsze - dokładne wymiary urządzenia ustalane są dla konkretnej wersji wyposażenia | ||||
Wymiary wewnętrzne [cm] | 400 x 495 x 1485 | 500 x 605 x 1505 | 600 x 605 x 1505 | 904 x 605 x 1505 | 1320 x 605 x 1505 |
Maksymalna powierzchnia hodowlana | 1,7 m2 | 2,7 m2? | 3,3 m2? | 4,5 m2? | 6,6 m2? |
Parametry zasilania | |||||
Napięcie | 230 V / 50 Hz | ||||
Prąd maksymalny | 15 A | ||||
Zużycie energii / 24h [kWh] | od 4 zależnie od ilości i typu źródeł światła | ||||
Parametry hydrauliczne | |||||
Zasilanie w wodę | przyłącze wodociągowe z wodą miejską o ciśnieniu min. 2 bar - dla systemu zasilania wodą miejską, przyłącze do zbiornika - dla systemu zasilania bez podłączenia do wodociągu |
||||
Odpływ | odpływ skroplin do kanalizacji - dla systemu zasilania wodą miejską lub zbiornik |
Modele:
Wyposażenie opcjonalne:
|
