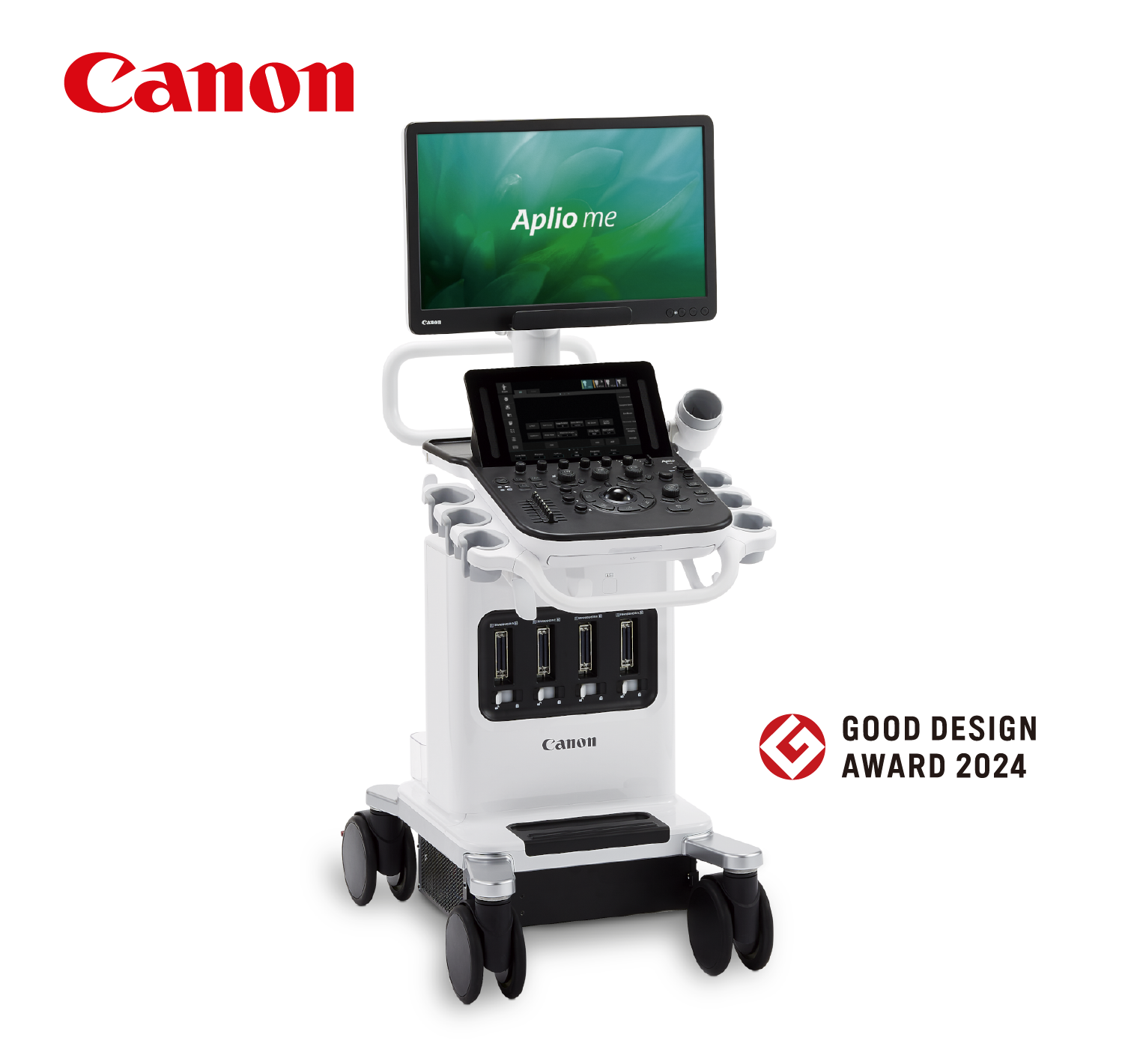

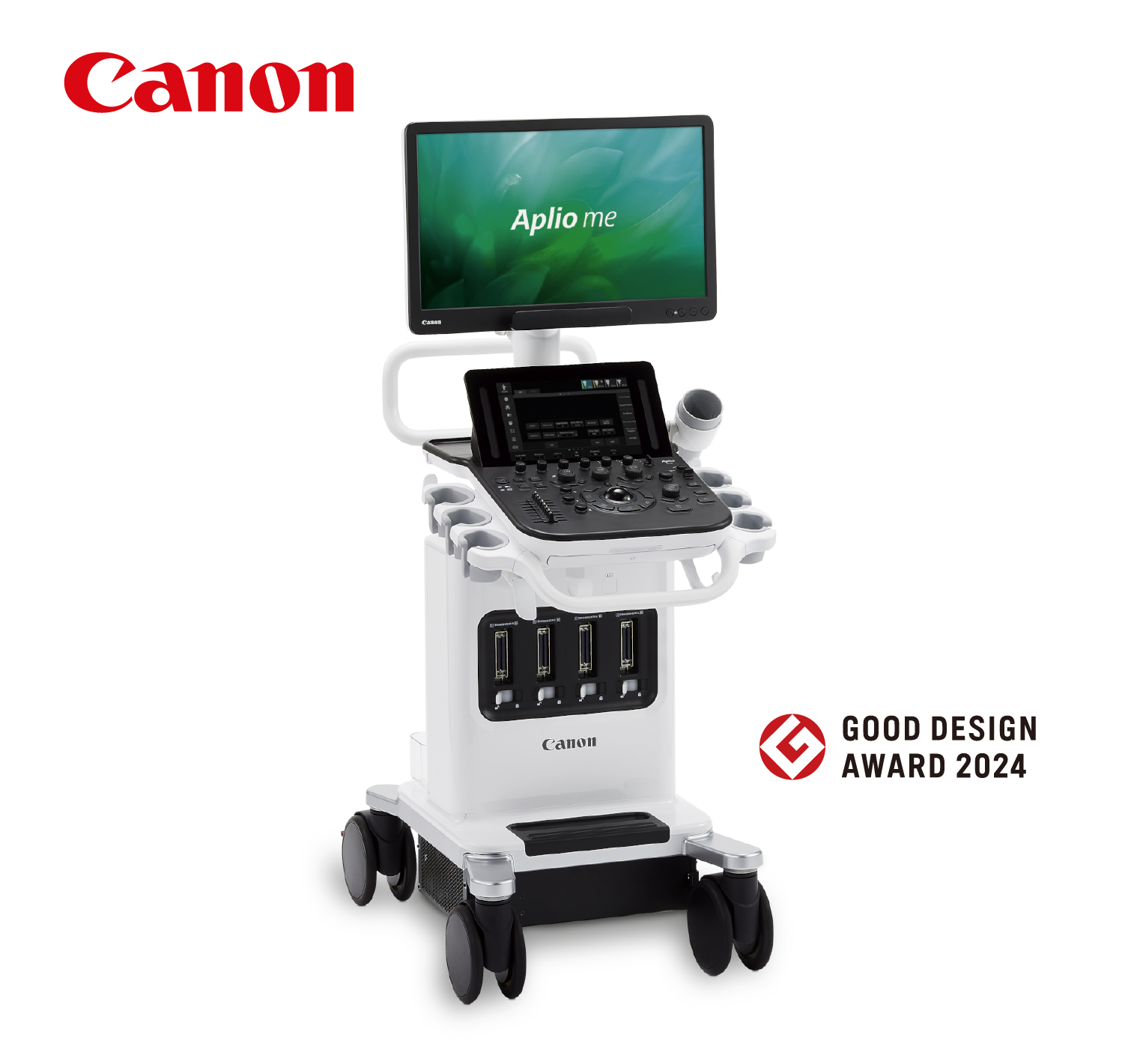

Canon Aplio me

Aplio me

Aplio me to aparaty klasy premium, które dzięki otwartej i inteligentnej architekturze stanowi idealną platformę dla najnowszych opracowań w dziedzinie obrazowania. Aparat zadebiutował na rynku w 2024.

W standardzie aparat jest wyposażony w najnowsze techniki obrazowania. Jego rewolucyjny Advanced Beamformer umożliwia otrzymanie obrazów w najwyższej rozdzielczości.

Zakres częstotliwości pracy aż do 22 MHz, precyzyjny tryb B, wysokiej czułości tryb Dopplera i bogate oprogramowanie pomiarowe pozwalają otrzymać  badania na najwyższym poziomie.

Aparat posiada bogaty wybór wysokiej jakości głowic, pozwalających wykonać szeroki zakres badań. Głowice wykonane są w nowoczesnej technologii cięcia kryształów, zwiększającej ogniskowanie wiązki wysyłanych impulsów ultrasonograficznych, odpowiadająca głowicom matrycowym.

Aparat ma budowę kompaktową i zwartą konstrukcję o szerokich możliwościach regulacji położenia monitora i konsoli. Jego ergonomicznie zaprojektowany panel użytkownika z programowalnym układem przycisków i przełączników dostarcza użytkownikowi czytelny interfejs.

Jest wyposażony w funkcję szybkiego startu – funkcja szybkiego przejścia ze stanu czuwania do trybu pracy tzw. Standby. Oraz ma możliwość pracy na wbudowanej baterii.

Szybka zmiana presetów podczas badania oraz optymalizacja jakości obrazu za pomocą jednego przycisku (QuickScan) powodują, że obsługa jest bardzo prosta i tym samym skraca się czas wykonywania badania. Aparat wyposażony jest w najnowszy system formowania wiązki wykorzystujący ogniskowanie wiązki w pełnej głębokości FULL FOCUS.

Aparat jest wyposażony w bardzo funkcjonalny panel dotykowy wspomagający obsługę aparatu z wyświetlanymi przyciskami funkcyjnymi.

Ponad to posiada unikatowe rozwiązanie podnoszące komfort i ergonomię pracy: przyciski funkcyjne można w dowolny sposób układać, zmieniać wielkość i położenie dopasowując do specyfiki i wykonywanych badań.

Istnieje też możliwość przypisania konkretnego układu przycisków do konkretnego typu badania  przyspiesza i ułatwia pracę

Monitor Full 23 cale daje możliwość wyświetlenia obrazu USG w trybie full screen.

Zintegrowany z aparatem system archiwizacji obrazów na dysku twardym pozwala na eksport danych na nośniki przenośne DVD/CD, USB w formatach zgodnych z Windows i DICOM

Aplio me w standardzie jest wyposażony w obrazowanie harmoniczne podstawowe, z odwróceniem impulsu – Pulse Subtraction oraz obrazowanie harmoniczne różnicowe Differential THI – polepszające jakość obrazowania zarówno w strefie bliskiej jak i w dalekiej

W standardzie aparat jest wyposażony także w wiele najnowszych technik obrazowania i trybów:

• Tryb obrazowania DUAL  – tryb obrazowania Dual: Prawo/Lewo oraz Góra/Dół pozwalający lepiej porównywać te same obszary lub widzieć je w różnych trybach pracy (np. B/CD, B/Elasto, B/SMI)
• BEAM – Biopsy Enhancement Auto Mode – oprogramowanie polepszające wizualizację igły biopsyjnej w trakcie zabiegów bez konieczności dobierania kąta wejścia igły. Posiada możliwość ustawienia 3 stopni wzmocnienia wizualizacji igły biopsyjnej.
• Precision Imaging  – zwiększenie rozdzielczości i kontrastu obrazowanych struktur. Metoda preprocessingowa nie powodująca utraty prędkości odświeżania. Tryb obrazowania z poprawą rozdzielczości kontrastowej poprzez eliminację szumów plamek obrazów (speckle reduction)
• ApliPure™,   ApliPure Plus™ – obrazowanie wielowiązkowe przy nadawaniu i odbiorze oraz wygładzanie obrazu typu „speckle reduction”
• Advance Dynamic Flow™  (ADF™) – unikalne obrazowanie mikroprzepływów pozwalające uzyskiwać bardzo precyzyjne obrazy naczyń
• Funkcja IMT – oprogramowanie do automatycznego wyznaczania kompleksu Intima Media
• Oprogramowanie VASCULAR INDEX – ocena unaczynienia danego obszaru podawana w % ułatwia diagnostykę zmian oraz postępu leczenia w chorobach reumatoidalnych

Ponadto może być w zależności od aparatu wyposażony w różne tryby i unikalne technologie poprawiające obrazowanie oraz zaawansowane oprogramowanie.

• Obrazowanie panoramiczne – Real-time Panoramic View może tworzyć anatomiczne przekroje o dużej długości dla dowolnych struktur. W połączeniu z obrazowaniem harmonicznym, Pulse Subtraction i ApliPure daje to doskonałe obrazy diagnostyczne. Pozwala lepiej zlokalizować wybraną strukturę

• SMI – Superb Micro-Vascular Imaging – innowacyjna technika obrazowania pozwalająca na wizualizację mikroskopijnych przepływów z filtracją artefaktów ruchowych dostępna zarówno w trybie kolorowym jak i monochromatycznym. Zapewnia wizualizację przepływów o niskich prędkościach, bardzo wysoką rozdzielczość i prędkość odświeżania, co pozwala ocenić niezwykle niskie przepływy np. w korze nerek, węzłach chłonnych, guzach, w przypadku neowaskularyzacji np. blaszek miażdżycowych w naczyniach, czy uszkodzeń ścięgien (tendinopathy) i niedokrwieniu. Umożliwia również obrazowanie przepływów w komorach serca płodu w 10-12 tygodniu, co pozwala na bardzo wczesną diagnostykę wad. Zapewnia też bardzo dokładną wizualizację drobnych naczyń np. unaczynienie nerek bez potrzeby podawania kontrastu, umożliwia również diagnostykę w przypadku refluksu, obserwację drobnych naczyń w przypadku oceny skrętu jąder u dzieci i w wielu innych przypadkach.
• Elastografia tkankowa typu Strain – Elastografia w czasie rzeczywistym o wysokim poziomie dokładności, czułości i powtarzalności w szerokim zakresie ustawień klinicznych. Oprogramowanie obliczające i wyświetlające sztywność względną tkanki w czasie rzeczywistym w postaci map kolorów oraz skali porównawczej  obszaru badanego i referencyjnego. Jakościowy wskaźnik użytej siły ucisku oraz czasu jego trwania pozwalający dobrać odpowiedni czas i siłę stosowanego ucisku. Możliwość pomiarów i porównania do 4 miejsc.
• Elastografia Shear Wave – elastografia oparta o analizę rozchodzenia się fal poprzecznych w czasie rzeczywistym, z możliwością oceny  w kPa oraz m/sek. Unikatowe obrazowanie propagacji fal poprzecznych pozwala na bardzo dokładne wykonywanie pomiarów, dzięki eliminacji miejsc gdzie fale poprzeczne rozchodzą się nieprawidłowo. Elastografia SW pozwala zobrazować rejon badania zarówno w czasie rzeczywistym jak i za pomocą jednego intensywnego impulsu. Unikalna metoda obrazowania struktur o innej propagacji fal w przestrzeni 3D pozwala na jeszcze dokładniejszą ocenę zmian.
• CEUS – Contrast Enhanced Ultrasound  – zaawansowane technologie obrazowania z zastosowaniem środków kontrastowych nowej generacji CEUS, zarówno przy użyciu wysokiego jak i niskiego indeksu mechanicznego. Możliwość kodowania kierunku przepływu kontrastu kolorem VRI. Obrazowanie napływu małych ilości kontrastu z możliwością dodatkowej eliminacji ruchów oddechowych pacjenta – Micro Flow Imaging. System może również wykorzystywać metodę niskich MI z użyciem Pulse Subtrakcji do lepszej wizualizacji środków kontrastowych (SonoVue)
• Oprogramowanie MicroPure – innowacyjne narzędzie kliniczne pomagające w identyfikacji mikrozwapnień, które jest znacznikiem potencjalnych zmian nowotworowych piersi oraz innych organów. Technika ta wyróżnia automatycznie wykryte zwapnienia, przedstawiając je w postaci białych plamek na maskowanym obrazie 2D. MicroPure jest bardzo skutecznym wsparciem dla dokładnego wykonywania biopsji pod kontrolą USG

Obrazowanie 3D/4D – trójwymiarowy obraz struktur przestrzennych

• Oprogramowanie 3D/4D do analizy objętości (do badań wolumetrycznych), które generuje trójwymiarowy obraz struktur przestrzennych w czasie rzeczywistym. Cały proces nie wymaga żadnej dodatkowej ingerencji ze strony użytkownika i jest uzyskiwany automatycznie przy użyciu sondy wolumetrycznej
• Luminance – innowacyjna technika renderingu pozwalająca otrzymać realistyczne obrazy o doskonałej jakości i głębi. Pozycja doświetlenia bryły 3D pozwala rozróżnić wiele detali, zmian patologicznych oraz wad.
• Mulitiview – możliwość wygenerowania serii równoległych płaszczyzn pozwala dokładniej pozycjonować i śledzić przebieg zmiany w danej strukturze. Płaszczyzny mogą być ustawiane pod dowolnym katem w stosunku do śledzonej zmiany co znacząco skraca czas badania.

Oprogramowanie do badań echokardiograficznych

• Tryb Doppler ciągły(CW)
• Tryb Doppler tkankowy: Doppler tkankowy spektralny i Doppler tkankowy kolorowy
• Tryb Flex-M-Mode– Anatomiczny tryb M z możliwością dowolnego ustawienia linii ciecia pod dowolnym kątem w czasie rzeczywistym, na obrazie zamrożonym z pamięci CINE
• Oprogramowanie do badań Stress Echo– próba wysiłkowa i farmakologiczna
• WMT – Wall Motion Tracking – analiza ilościowa Strain i Strain Rate wykonana za pomocą metody 2D Speckle wyliczająca parametry ruchu mięśnia sercowego w oparciu o analizę przemieszczania się tzw. markerów akustycznych na obrazach.  Funkcja posiada unikalną możliwość: wybór do analizy wsierdzia i nasierdzia oraz możliwość uśrednienia uzyskanych wyników co pozwala dużo wcześniej ocenić zmiany
