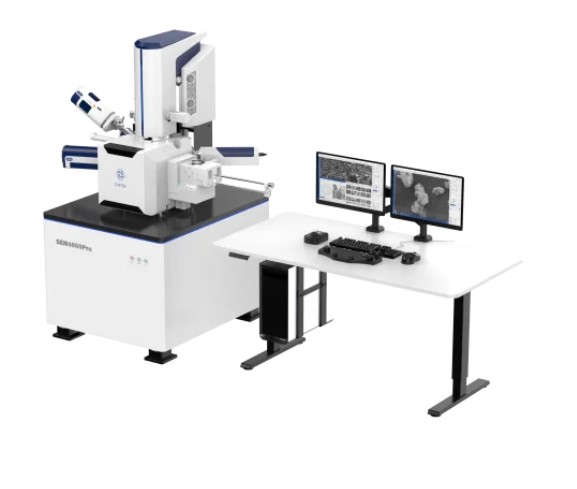

CIQTEK SEM4000 Pro / SEM4000X

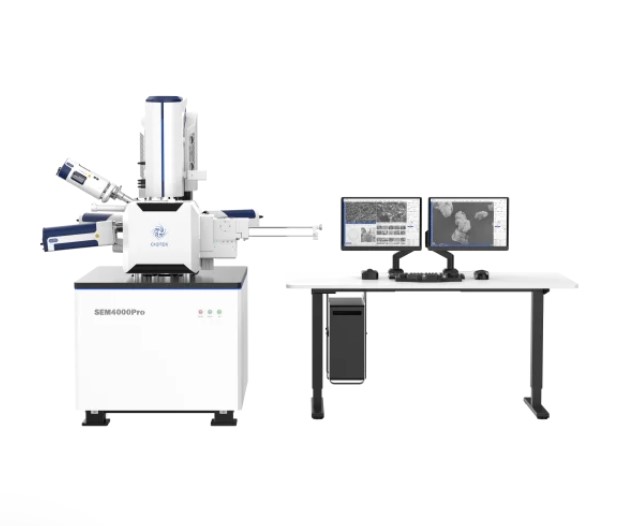

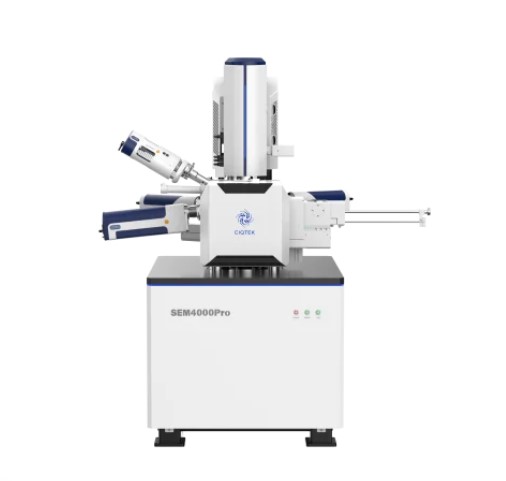

CIQTEK SEM4000 Pro
Analityczny Mikroskop CIQTEK SEM4000 Pro wyposażony jest w emiter FEG (Schottky) o w wysokiej jasności i długim czasie życia. Trójstopniowa konstrukcja soczewek elektromagnetycznych oferuje znaczną przewagę w zastosowaniach analitycznych, takich jak EDS/EDX, EBSD, WDS i innych. Model ten jest standardowo wyposażony w tryb niskiej próżni oraz wysokowydajny detektor elektronów wtórnych BSED do pracy w niskiej próżni, a także w chowany detektor elektronów wstecznie rozproszonych RET-BSED, co znacznie poprawia zdolność rozdzielczą podczas obrazowania słabo przewodzących lub nieprzewodzących próbek.
Specyfikacja:
| CIQTEK FESEM SEM4000 Pro | ||
| Optyka
elektronowa |
Źródło | Działo elektronowe z emisją polową Schottky’ego) |
| Rozdzielczość w wysokiej próżni | 0,9 nm przy 30 kV (detektor SE),
|
|
| Rozdzielczość w niskiej próżni | 2.5 nm przy 30 kV (detektor BSE, 30 Pa),
1.5 nm przy 30 kV (detektor SE, 30 Pa);
|
|
| Zakres napięcia przyspieszającego | od 0,2 kV do 30 kV | |
| Zakres powiększenia | 1– 1 000 000x | |
| Komora | Niska próżnia | Max 180 Pa |
| Porty rozszerzeń | 20 | |
| Kamera | Optyczna nawigacji, kamera IR do podglądu wewnątrz komory
|
|
| Stolik próbki | X, Y ≥ 110 mm,
Z ≥ 65 mm T od -10 do 70⁰ R 360⁰
|
|
| Detektory | Standardowe | Detektor wewnątrz soczewkowy
Detektor Everhart-Thornley ETD-LD Detektor elektronów wstecznie rozproszonych BSED |
| Opcjonalne | Detektory do niskiej próżni (LVD)
|
|
| Detektor skaningowej transmisyjnej mikroskopii elektronowej (STEM)
|
||
| Energodyspersyjny spektrometr rentgenowski (EDS / EDX)
|
||
| Detektor dyfrakcji elektronów wstecznie rozproszonych (EBSD)
|
||
| Akcesoria | Śluza boczna 4” i 8”
|
|
| Panel sterowania i trackball
|
||
| Sprzętowy moduł antykolizyjny
|
||
| Obsługa | Nawigacja | Nawigacja optyczna na obrazie, nawigacja uproszczona, trackball (opcja)
|
| Funkcje automatyczne |
Automatyczna regulacja jasności i kontrastu, automatyczne ostrzenie (autofokus) oraz automatyczne ustawienie astygmatyzmu |
|

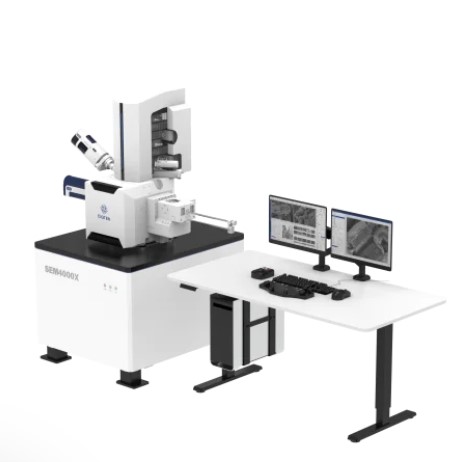

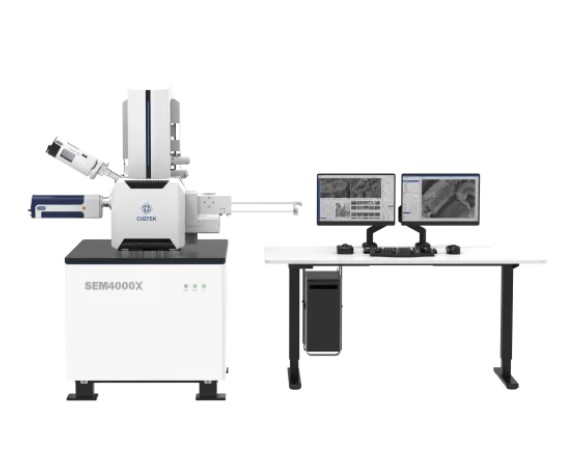

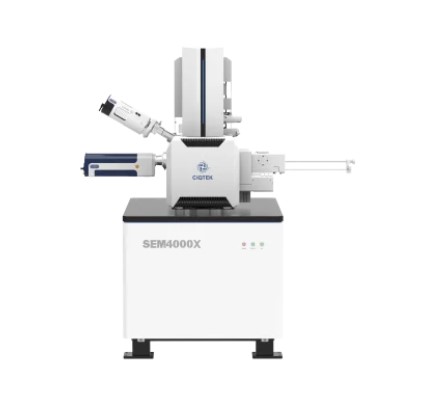

CIQTEK SEM4000X
Mikroskop CIQTEK SEM4000X to stabilny, wszechstronny i wydajny skaningowy mikroskop elektronowy z emisją polową (FE-SEM). Osiąga rozdzielczość 1,8 nm przy 1,0 kV i z łatwością radzi sobie z obrazowaniem wymagających próbek różnych typów. Mikroskop można wyposażyć w funkcję ultra-płynnego spowalniania wiązki, aby dodatkowo zwiększyć rozdzielczość przy niskich napięciach.
Mikroskop oferuje obrazowanie za pomocą wielu detektorów. Detektor elektronów umieszczony w kolumnie (UD) rejestruje sygnały SE i BSE, zapewniając wysoką rozdzielczość. Z kolei detektor montowany w komorze (LD) wyposażony w scyntylator półprzewodnikowy oraz fotopowielacze, oferuje wyższą czułość i wydajność, co przekłada się na doskonałą jakość obrazów stereoskopowych. Interfejs graficzny został zaprojektowany dla maksymalnego ułatwienia obsługi i oferuje funkcje automatyzujące akwizycje obrazów jak automatyczna regulacja jasności i kontrastu, szybki wyostrzanie, automatyczna korekcje astygmatyzmu, umożliwiając szybkie rejestrowanie obrazów o ultra-wysokiej rozdzielczości.
Specyfikacja:| CIQTEK FESEM SEM4000x | ||
| Optyka
elektronowa |
Źródło | Działo elektronowe z emisją polową Schottky’ego) |
| Optyka | Wewnątrz kolumnowe spowalnianie wiązki UBD (opcja) | |
| Rozdzielczość w wysokiej próżni | 0,9 nm przy 30 kV (detektor SE),
1.0 nm przy 15 kV (detektor SE), 1.8 nm przy 1 kV (detektor SE); 1,5 nm przy 1 kV (UBD); 0,8 nm przy 15 kV (UBD)
|
|
| Zakres napięcia przyspieszającego | od 0,2 kV do 30 kV | |
| Zakres powiększenia | 1– 1 000 000x | |
| Komora | Porty rozszerzeń | 20 |
| Kamera | Optyczna nawigacji, kamera IR do podglądu wewnątrz komory
|
|
| Stolik próbki | X, Y ≥ 110 mm,
Z ≥ 65 mm T od -10 do 70⁰ R 360⁰
|
|
| Detektory | Standardowe | Detektor wewnątrz soczewkowy UD-BSE/UD-SE
Detektor Everhart-Thornley ETD-LD
|
| Opcjonalne | Wysuwany detektor elektronów wstecznie rozproszonych (BSED)
|
|
| Detektory do niskiej próżni (LVD)
|
||
| Detektor skaningowej transmisyjnej mikroskopii elektronowej (STEM)
|
||
| Energodyspersyjny spektrometr rentgenowski (EDS / EDX)
|
||
| Detektor dyfrakcji elektronów wstecznie rozproszonych (EBSD)
|
||
| Akcesoria | Śluza boczna 4” i 8”
|
|
| Panel sterowania i trackball
|
||
| Sprzętowy moduł antykolizyjny
|
||
| Obsługa | Nawigacja | Nawigacja optyczna na obrazie, nawigacja uproszczona, trackball (opcja)
|
| Funkcje automatyczne | Automatyczna regulacja jasności i kontrastu, automatyczne ostrzenie (autofokus) oraz automatyczne ustawienie astygmatyzmu | |
|
|
