Diagnomatic Pro-NDT CR

Pro-NDT CR

10-101 - wersja z jednym Pro-NDT DuplexWireiQI
10-103 - wersja z dwoma Pro-NDT DuplexWireiQI
10-104 - wersja z dwoma Pro-NDT DuplexWireiQI D15

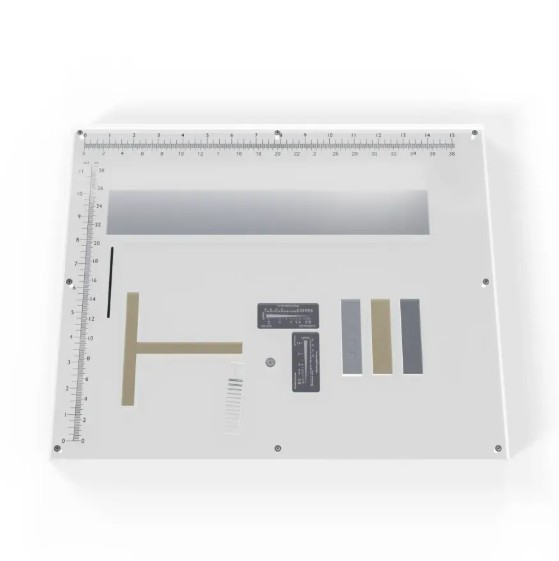

Wskaźnik jakości obrazu (Image Quality Indicator) służy do testowania wszystkich kluczowych parametrów systemów skanerów CR zgodnie z normami ASTM E2445/E2445M-20, ISO 16371-1 oraz EN 14784-1. Umożliwia dokładny pomiar rozdzielczości przestrzennej, nieostrości, kontrastu, funkcji przenoszenia modulacji (MTF), drgań wiązki laserowej, poślizgu skanera i zacienienia. Dzięki temu otrzymujesz pełną kontrolę nad jakością i powtarzalnością badań NDT, co przekłada się na większą niezawodność wyników oraz oszczędność czasu i kosztów w codziennej pracy.

‍

Dane techniczne (mogą być modyfikowane do specyfikacji klienta):

• wymiary: 350 x 430 x 19 mm
• wykonane z PMMA (Lucite)
• Mosiężny cel w kształcie litery T (drganie wiązki laserowej, kontrola MFT, kwitnienie/rozbłysk)
• Pro-NDT DuplexWireiQI obiekt testowy (podstawowa rozdzielczość przestrzenna, nieostrość)
• Ślimak BAM wykonany z ołowiu i materiału niskochłonnego (wyrównanie belki środkowej)
• dwa zbieżne wzorce rozdzielczości par linii (Pro-Res MAM ConeType)
• trzy punkty pomiarowe Ø19 x 0,3 mm (EL, EC, ER) (korekta cieniowania)
• lokalizator pozycjonowania kaset
• jednorodny pasek Al 0,5 mm (przesuwanie skanujące, cieniowanie)
• linijki 2 cm /cal (kontrola liniowości)
• trzy wskaźniki czułości kontrastu wykonane z Al, Cu i stali nierdzewnej z czterema otworami o różnej głębokości
• certyfikat kalibracji i badania zgodnie z normą ASTM E2445/E2445M-20, EN 14784-1 i ISO 16371-1

‍

Cechy produktu:

• jest zgodny z:
  — ASTM E2445/E2445M-20
  — ISO 16371-1
  — W 14784-1
• Znakowane CE (deklaracja zgodności zgodnie z ISO/IEC 17050-1)
• podręcznik zawiera wytyczne dotyczące przeprowadzania każdego testu, oceny wyników i rejestracji
