Diagnomatic Pro-RTG AAPM 15

Pro-RTG AAPM 15

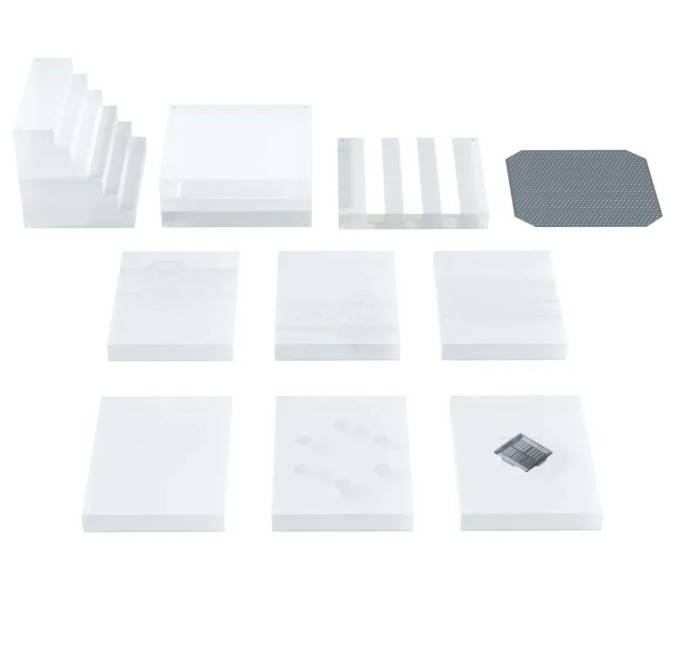

Ten fantom do cyfrowej angiografii subtrakcyjnej (DSA) jest zgodny z zaleceniami zawartymi w raporcie nr 15 AAPM (American Association of Physicists in Medicine) - Digital Radiology / Fluorography Task Group of the Diagnostic X-Ray Imaging Committee. Fantom jest przeznaczony do oceny cyfrowych funkcji systemów DSA i może być używany do sprawdzania: zakresu kontrastu, rozdzielczości, liniowości, jednorodności, zakresu dynamiki wzmacniacza, dokładności rejestracji i skuteczności odejmowania. Jego modułowa konstrukcja umożliwia ustawienie żądanej konfiguracji testowej w bardzo łatwy i dokładny sposób.

‍

Dane techniczne (mogą być modyfikowane do specyfikacji klienta):

Sekcja I i II

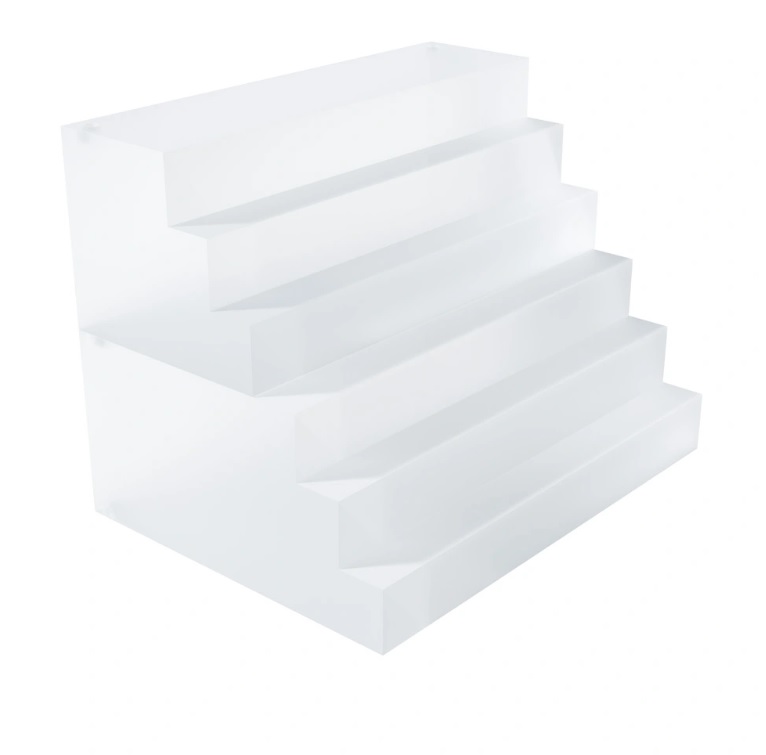

Moduł Step Wedge, 6 stopniowych klinów (każdy o wysokości 25,4 mm) do testowania zakresu dynamiki. Można go złożyć w blok o wymiarach 203,2 x 203,2 x 76,5 mm.

‍

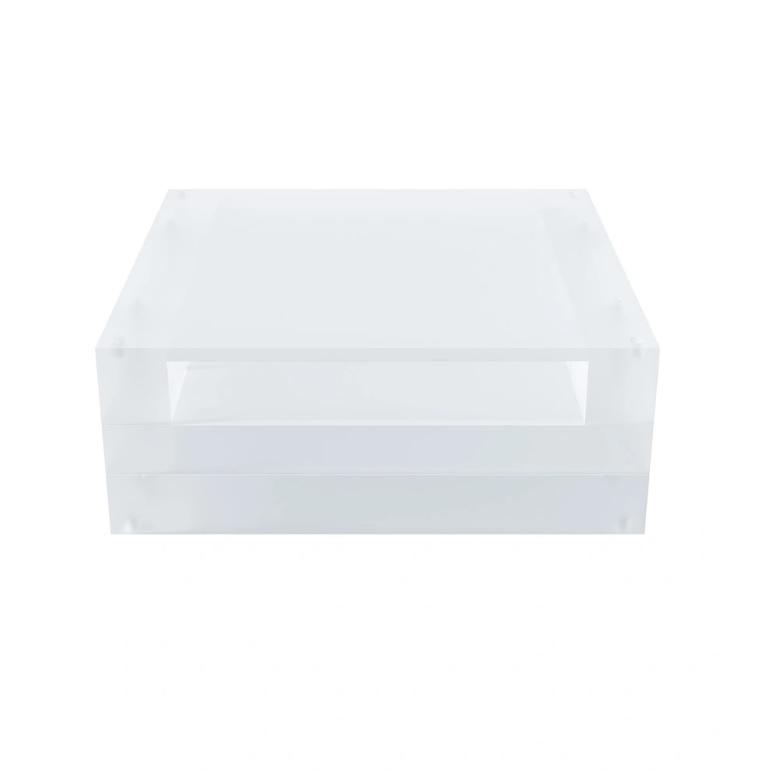

Sekcja III

Blok gniazd z miejscem na inne moduły testowe.

Rozmiar zewnętrzny: 203,2 x 203,2 x 76,5 mm

Rozmiar gniazda: 203,2 x 152,4 x 25,4 mm

‍

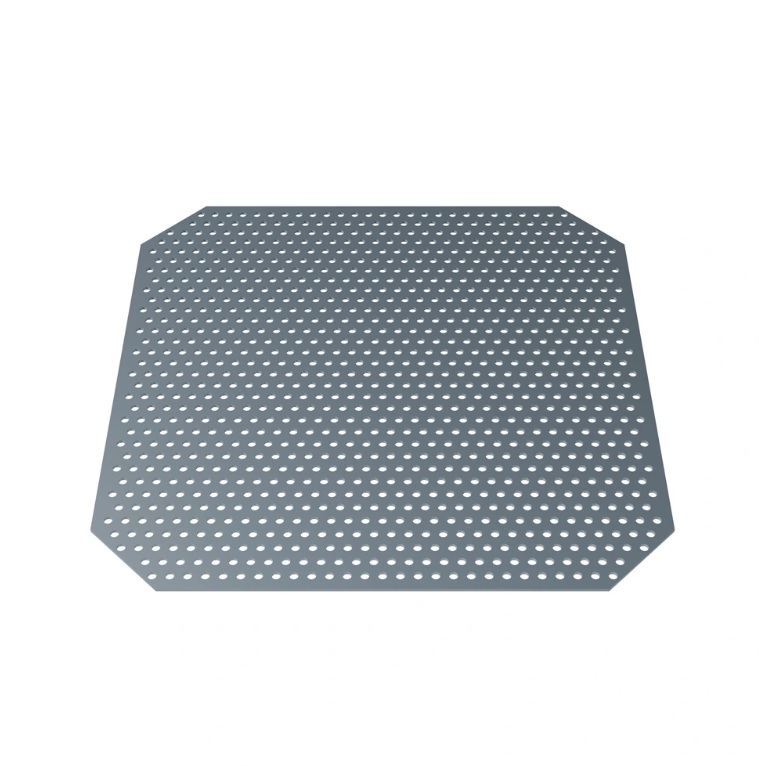

Tablica rejestracyjna

Wykonany z aluminium z szeregiem otworów o średnicy 3,18 mm

Rozmiar: 203,2 x 203,2 x 1,5 mm

‍

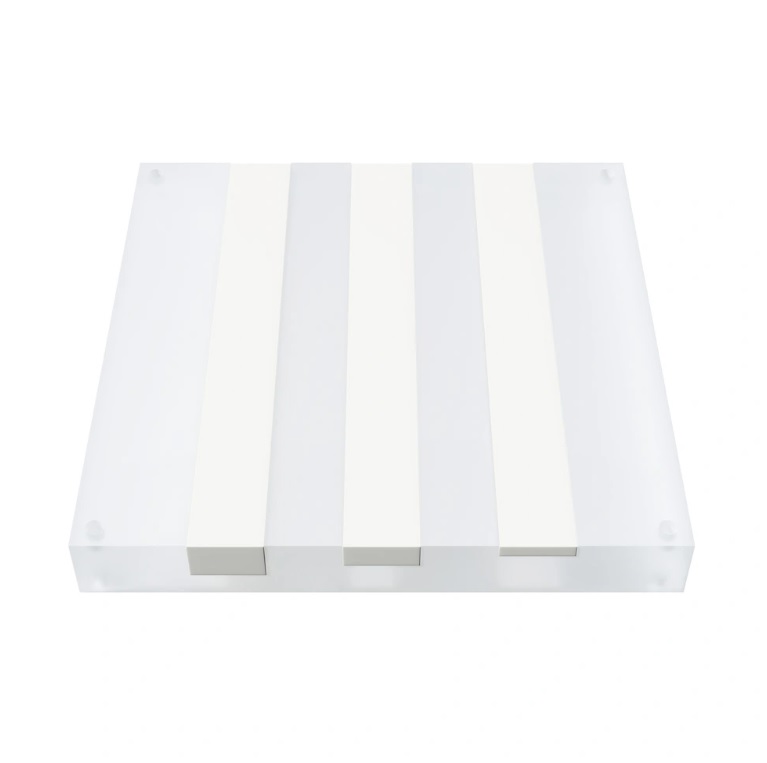

Sekcja kości

Z trzema paskami PTFE o szerokości 25 mm i grubości 5, 10 i 15 mm.

Rozmiar: 203,2 x 203,2 x 25,4 mm

‍

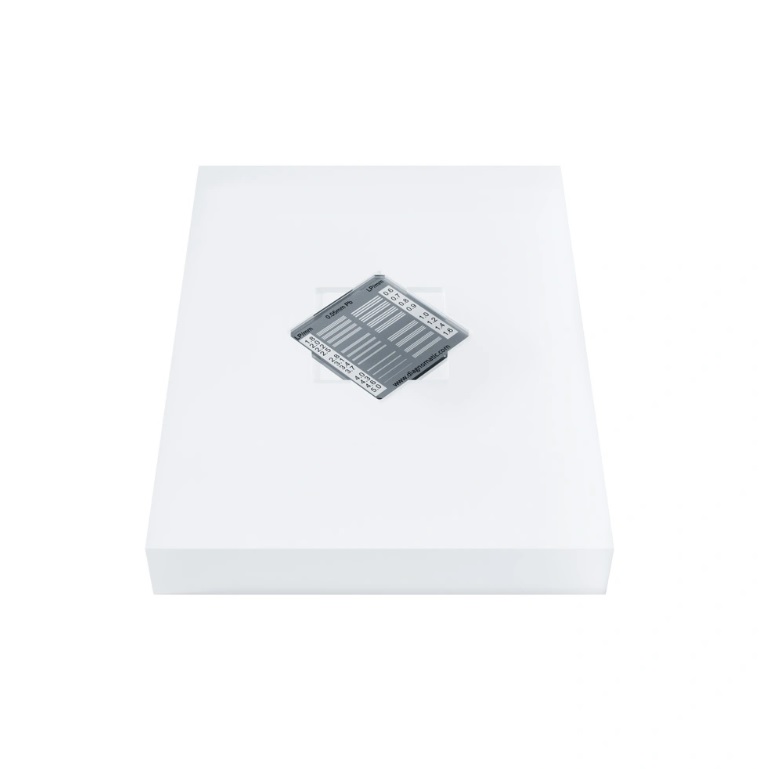

Sekcja Rozdzielczość o wysokim kontraście

Zawiera wzorzec do oceny rozdzielczości par linii (od 0,6 do 5,0 LP/mm).

Dzięki dedykowanym wgłębieniom wzorzec testowy może być umieszczany w różnych orientacjach.

Rozmiar: 203,2 x 203,2 x 25,4 mm

‍

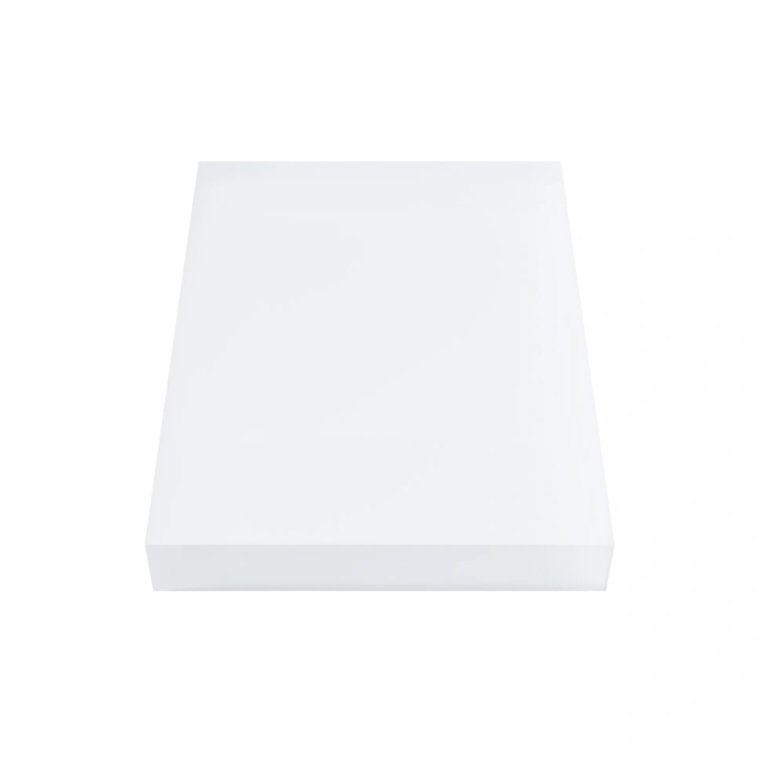

Pusta wkładka

Używany z innymi modułami tworzy płytkę maskową.
Wymiary produktu: 203,2 x 152,4 x 25,4 mm

‍

Wkładka liniowości

W połączeniu z innymi modułami tworzy płytkę maskującą.

Rozmiar: 203,2 x 152,4 x 25,4 mm

‍

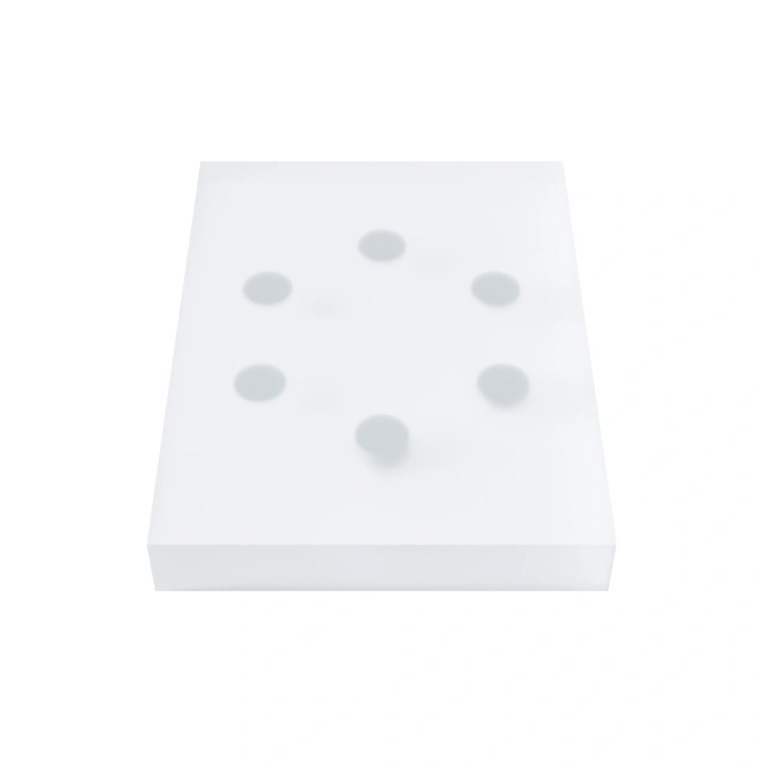

Wkładka tętnicza o niskim kontraście

Zawiera 6 obszarów jodu (średnica 19 mm) o różnej grubości i stężeniu jodu: 0,5, 1,0, 2,0, 4,0, 10,0 i 20,0 mg/cm².

Rozmiar: 203,2 x 152,4 x 25,4 mm

‍

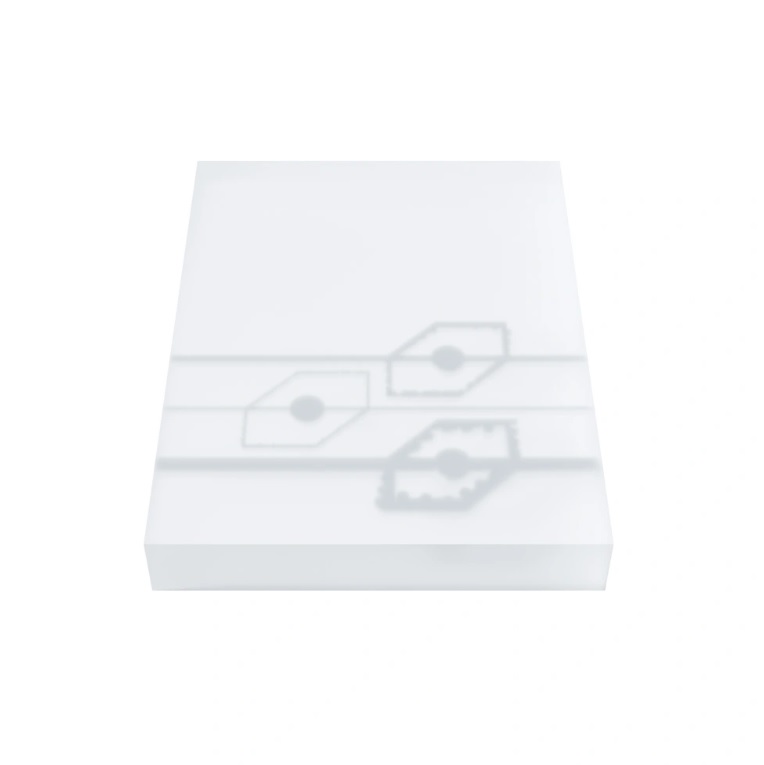

150 mg/ml wkładka do tętnicy jodowej

Zawiera 3 zestawy analogowych naczyń krwionośnych (średnice 0,5, 1,0, 2,0 i 4,0 mm), każda grupa naczyń zawiera różne stężenia jodu: 2,5, 5,0 i 10,0 mg/cm3.

Rozmiar: 203,2 x 152,4 x 25,4 mm

‍

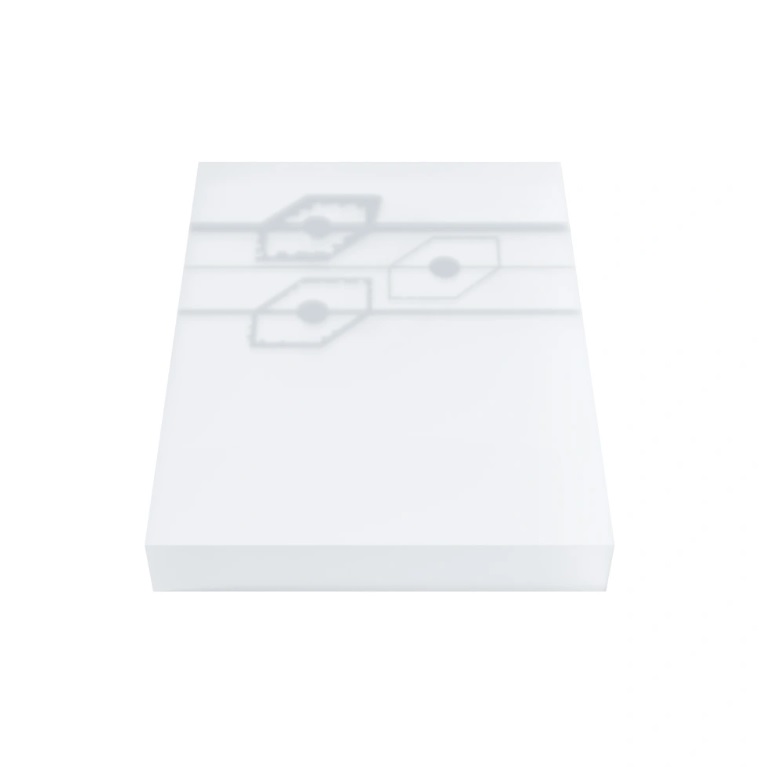

300 mg/ml wkładka do tętnicy jodowej

3 zestawy analogowych tętnic krwi (grubość 1,0, 2,0, 4,0 mm), z których każdy zawiera tętnice i tętniaki o rozmiarach 1/4, 1/2 i 3/4 średnicy tętnicy.

Rozmiar: 203,2 x 152,4 x 25,4 mm

‍

Cechy produktu:

• jest zgodny z:
  — Raport AAPM nr 15 - Ocena wydajności i zapewnienie jakości w angiografii cyfrowej odejmowania - Komitet Diagnostycznego Obrazowania Rentgenowskiego Grupa Zadaniowa Radiografii Cyfrowej/Fluorografii - maj 1985
  — IEC 61223-3-1
• Znakowane CE
• podręcznik zawiera szczegółowe wytyczne dotyczące przeprowadzania każdego testu, oceny wyników i rejestracji
