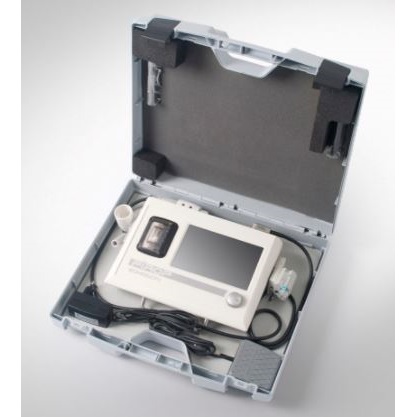

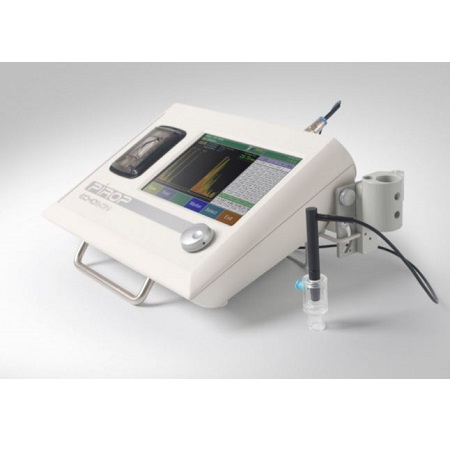

ECHO-SON PIROP

PIROP

Najnowszej generacji ultradźwiękowy ultrasonograf biometryczny do kalkulacji soczewki,  badania oka i pachymetrii (A- Scan + B-Scan + CCT-Pachumetr  – dowolna konfiguracja !).
Łatwa i wygodna obsługa urządzenia za pomocą ekranu dotykowego (Touch Screen)

 A-Scan – biometria soczewki:
Najnowsza cyfrowa projekcja A spełniająca wymagania stawiane przez współczesną okulistykę z zakresu biometrii i kalkulacji mocy soczewek do wszczepów wewnątrz gałkowych.

B-Scan – badanie oka:
Tryb pracy B cyfrowego skanera okulistycznego do obrazowanie wnętrza gałki ocznej, siatkówki, nerwu  wzrokowego …Badanie w trybie B-scan odgrywa dużą rolę w rozpoznawaniu m.innymi schorzeń ciała szklistego i siatkówki, guzów wewnątrzgałkowych czy zmian chorobowych naczyniówki.

CCT – Pachymetr (P-Scan) – biometria rogówki:
Najnowocześniejszy ultradźwiękowy aparat medyczny do przedoperacynych i pooperacyjnych pomiarów grubości rogówki (np. przy zabiegach LASIK). Ocena grubości rogówki (central corneal thickness -CCT) jest też obowiązkowym badaniem u chorych na jaskrę i nadciśnienie oczne. W pachymetrze PIROP  wykorzystywana jest bardzo wysoka częstotliwość próbkowania – 400 MHz, co skutkuje znaczącym wzrostem dokładności pomiarów (≤ 2 μm).

WŁAŚCIWOŚCI OGÓLNE

• ekran dotykowy (Touch Screen)

           - łatwa, ergonomiczna i przyjazna obsługa
           - dotykowa klawiatura do wprowadzania danych

• funkcjonalna gałka (regulacja wzmocnienia Gain, przeglądanie  wyników,  cine itp)
• kolorowy wyświetlacz LCD 7”
• dziesięć (10) profili użytkownika
• wewnętrzna baza danych pacjentów
• obsługa czytnika kodów kreskowych
• możliwość podłączenia zewnętrznej klawiatury alfanumerycznej
• archiwizacja obrazów w pamięci wewnętrznej oraz w zewnętrznej pamięci  USB
• wewnętrzna drukarka termiczna (dla trybów A i P)
• wyjście video PAL (podłączenie video-printera lub dodatkowego monitora video)
• łatwa aktualizacja oprogramowania przez złącze USB

Zasilanie:

• prąd stały 12V z zewnętrznego zasilacza sieciowego 230V±10% 50Hz
• pobór mocy 12W
• poziom bezpieczeństwa II klasa ochronności

Waga i wymiary:

• masa aparatu z drukarką: 1,5 kg
• wymiary (z drukarką):  290 x 205 x 85 mm

A-SCAN

Nowoczesna cyfrowa projekcja A spełniająca wymagania stawiane przez współczesną okulistykę z zakresu biometrii i kalkulacji mocy soczewek do wszczepów wewnątrz gałkowych.

Pełna i błyskawiczna biometria

• pomiar długości osiowej oka
• głębokości komory przedniej
• pomiar grubości soczewki
• wyświetlanie obliczeń średnich i odchyleń standardowych
• średnia z 10 pomiarów
• pamięć 20 skanów z pomiarami i możliwością przeglądu

Metoda kontaktowa i imersyjna

Tryby pracy

• automatyczny (dwa)
• ręczny (dwa)

We wszystkich trybach używana jest sygnalizacja dźwiękowa.

Pomiar wszystkich rodzajów oczu

• normalne
• z kataraktą
• z gęstą kataraktą
• afakijne
• pseudofakijne (PMMA, AKRYL, SILIKON)

Optymalizacja wyniku pomiaru

• algorytm wykrywający duże rozrzuty pomiędzy poszczególnymi pomiarami
• kasowanie skrajnych pomiarów

Dla specyficznych obszarów oka możliwość wprowadzenia własnych prędkości.

Wprowadzanie parametrów soczewek – 10 rodzajów dla każdego profilu

Dostępne formuły IOL

• SRK II
• SRK T
• Holladay
• Hoffer-Q
• Binkhorst II
• Haggis

Funkcja kontroli poprawności pracy aparatu i głowicy - kalibracja

Głowica z promieniem świetlnym ustalającym położenie gałki ocznej

DANE TECHNICZNE

• odbiornik cyfrowy 12 bit
• automatyczna regulacja TGC
• regulacja GAIN
• częstotliwość pracy 12 MHz
• zasięg 4 cm
• rozdzielczość kliniczna 0,1mm

PACHYMETR

Nowoczesny ultradźwiękowy pachymetr, wykorzystujący po raz pierwszy bardzo wysoką częstotliwość próbkowania 400 MHz, przez co uzyskuje się znaczący wzrost  dokładności pomiarów.

Pełna i błyskawiczna diagnostyka pomiarowa wszystkich rodzajów rogówek

• pomiar grubości w każdym wybranym punkcie powierzchni rogówki: centralnie, paracentralnie, obwodowo + kombinacje ukośne.
• wybór optymalnego badania korzystając z 9-ciu różnych map (ilość punktów od 1 do 25 przy różnym rodzaju uśredniania pomiaru)
• pomiar automatyczny i ręczny
• średnia pomiarowa – ze wszystkich punktów mapy
• odchylenie standardowe pomiaru
• możliwość odrzucania niepożądanych pomiarów z korekcją średniej pomiarowej oraz odchylenia standardowego

Bardzo wysoki poziom dokładności i powtarzalności pomiaru

• częstotliwość próbkowania 400 MHz
• dokładność pomiarowa ±≤ 2µm
• rozdzielczość 1 µm
• obliczenia dla każdego punktu z 512 indywidualnych pomiarów
• specjalistyczny algorytm poprawiający dokładność pomiarową

Kalkulacja i korekcja pomiaru ciśnienia wewnątrzgałkowego IOP

• aparat kalkuluje i koryguje wprowadzoną wartość ciśnienia wewnątrzgałkowego IOP zarówno na podstawie zmierzonej centralnie grubości rogówki jak i wprowadzonej wartości grubości rogówki.
• Odchylenie procentowe pomiaru BIAS
• dla potrzeb chirurgicznych istnieje możliwość wprowadzenia procentowego odchylenia pomiaru od 60% do 130%
• domyślnie BIAS ustawiony 70%

Automatyczna funkcja TEST do kontroli poprawności pracy urządzenia
i głowicy (bez użycia wzorców zewnętrznych).

• test czułości głowicy
• wewnętrzny test pomiaru dokładności

Współpraca z zewnętrzną graficzną drukarką termiczną

DANE TECHNICZNE

• częstotliwość pracy głowicy 20MHz
• częstotliwość próbkowania 400 MHz
• prędkość domyślna 1640m/s (zakres ustawiania 1400 – 2000m/s)
• zakres pomiarowy 250µm – 1100µm
• rozdzielczość 1µm
• dokładność pomiarowa ±≤2µm
• mapa grubości rogówki z polami 1, 5, 9, 13, 21, 25, 1 MULTI, 2 MULTI, 3 MULTI

B-SCAN

• Częstotliwość pracy głowicy: 12/15 MHz
• Kąt skanowania – 55??
• Skala szarości 256
• Zasięg 20..60 mm
• Rozdzielczość kliniczna osiowa 0.12 mm
• Rozdzielczość kliniczna poprzeczna 0.3 mm
• Tryby wyświetlania: B, B+A, B+B
• Wektor CV w trybie Run i Freeze
• Dynamiczna korekta wzmocnienia
• Cineloop – (ok 6 sek) – niezależnie dla prawego i lewego oka
• Pamięć podręczna M1..M4 niezależnie dla prawego i lewego oka
• Cyfrowa regulacja wzmocnienia w trybie Freeze
• Funcja Zoom (x2) w trybie Run i Freeze
• Pomiary i obliczenia (pomiary odległości, pole powierzchni, kąta)
• Korekcja prędkości
• Piktogramy oka
• Komentarze, wskaźniki
