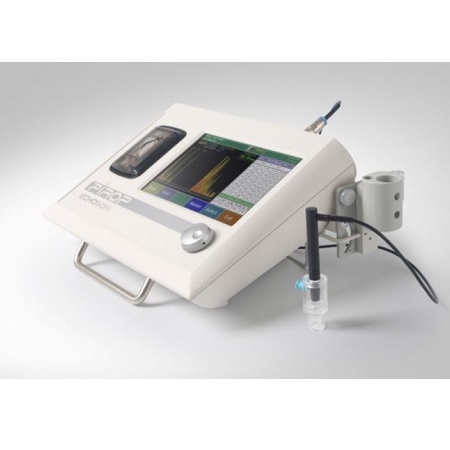

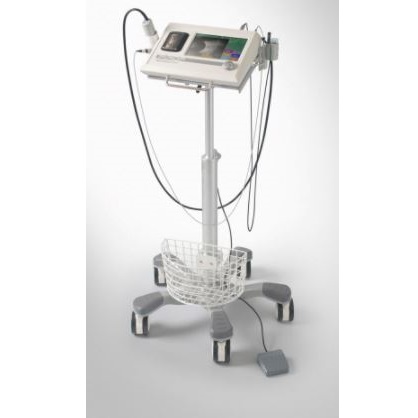

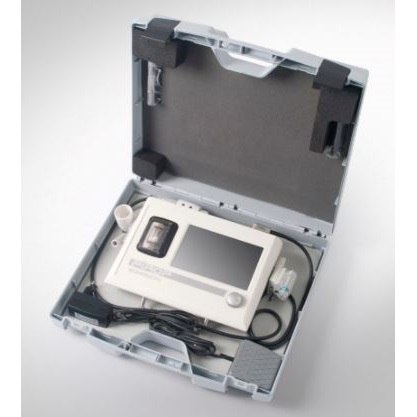

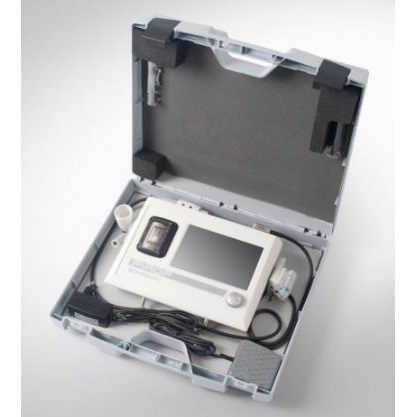

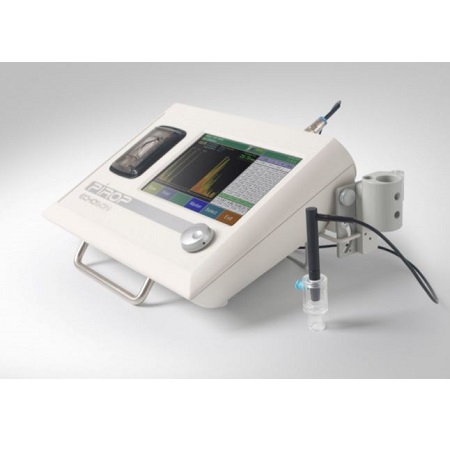

Najnowszej generacji ultradźwiękowy ultrasonograf biometryczny do kalkulacji soczewki, badania oka i pachymetrii (A- Scan + B-Scan + CCT-Pachumetr – dowolna konfiguracja !).
Łatwa i wygodna obsługa urządzenia za pomocą ekranu dotykowego (Touch Screen)
A-Scan – biometria soczewki:
Najnowsza cyfrowa projekcja A spełniająca wymagania stawiane przez współczesną okulistykę z zakresu biometrii i kalkulacji mocy soczewek do wszczepów wewnątrz gałkowych.
B-Scan – badanie oka:
Tryb pracy B cyfrowego skanera okulistycznego do obrazowanie wnętrza gałki ocznej, siatkówki, nerwu wzrokowego …Badanie w trybie B-scan odgrywa dużą rolę w rozpoznawaniu m.innymi schorzeń ciała szklistego i siatkówki, guzów wewnątrzgałkowych czy zmian chorobowych naczyniówki.
CCT – Pachymetr (P-Scan) – biometria rogówki:
Najnowocześniejszy ultradźwiękowy aparat medyczny do przedoperacynych i pooperacyjnych pomiarów grubości rogówki (np. przy zabiegach LASIK). Ocena grubości rogówki (central corneal thickness -CCT) jest też obowiązkowym badaniem u chorych na jaskrę i nadciśnienie oczne. W pachymetrze PIROP wykorzystywana jest bardzo wysoka częstotliwość próbkowania – 400 MHz, co skutkuje znaczącym wzrostem dokładności pomiarów (≤ 2 μm).
WŁAŚCIWOŚCI OGÓLNE
- ekran dotykowy (Touch Screen)
- łatwa, ergonomiczna i przyjazna obsługa
- dotykowa klawiatura do wprowadzania danych
- funkcjonalna gałka (regulacja wzmocnienia Gain, przeglądanie wyników, cine itp)
- kolorowy wyświetlacz LCD 7”
- dziesięć (10) profili użytkownika
- wewnętrzna baza danych pacjentów
- obsługa czytnika kodów kreskowych
- możliwość podłączenia zewnętrznej klawiatury alfanumerycznej
- archiwizacja obrazów w pamięci wewnętrznej oraz w zewnętrznej pamięci USB
- wewnętrzna drukarka termiczna (dla trybów A i P)
- wyjście video PAL (podłączenie video-printera lub dodatkowego monitora video)
- łatwa aktualizacja oprogramowania przez złącze USB
Zasilanie:
- prąd stały 12V z zewnętrznego zasilacza sieciowego 230V±10% 50Hz
- pobór mocy 12W
- poziom bezpieczeństwa II klasa ochronności
Waga i wymiary:
- masa aparatu z drukarką: 1,5 kg
- wymiary (z drukarką): 290 x 205 x 85 mm
PACHYMETR
Nowoczesny ultradźwiękowy pachymetr, wykorzystujący po raz pierwszy bardzo wysoką częstotliwość próbkowania 400 MHz, przez co uzyskuje się znaczący wzrost dokładności pomiarów.
Pełna i błyskawiczna diagnostyka pomiarowa wszystkich rodzajów rogówek
- pomiar grubości w każdym wybranym punkcie powierzchni rogówki: centralnie, paracentralnie, obwodowo + kombinacje ukośne.
- wybór optymalnego badania korzystając z 9-ciu różnych map (ilość punktów od 1 do 25 przy różnym rodzaju uśredniania pomiaru)
- pomiar automatyczny i ręczny
- średnia pomiarowa – ze wszystkich punktów mapy
- odchylenie standardowe pomiaru
- możliwość odrzucania niepożądanych pomiarów z korekcją średniej pomiarowej oraz odchylenia standardowego
Bardzo wysoki poziom dokładności i powtarzalności pomiaru
- częstotliwość próbkowania 400 MHz
- dokładność pomiarowa ±≤ 2µm
- rozdzielczość 1 µm
- obliczenia dla każdego punktu z 512 indywidualnych pomiarów
- specjalistyczny algorytm poprawiający dokładność pomiarową
Kalkulacja i korekcja pomiaru ciśnienia wewnątrzgałkowego IOP
- aparat kalkuluje i koryguje wprowadzoną wartość ciśnienia wewnątrzgałkowego IOP zarówno na podstawie zmierzonej centralnie grubości rogówki jak i wprowadzonej wartości grubości rogówki.
- Odchylenie procentowe pomiaru BIAS
- dla potrzeb chirurgicznych istnieje możliwość wprowadzenia procentowego odchylenia pomiaru od 60% do 130%
- domyślnie BIAS ustawiony 70%
Automatyczna funkcja TEST do kontroli poprawności pracy urządzenia
i głowicy (bez użycia wzorców zewnętrznych).
- test czułości głowicy
- wewnętrzny test pomiaru dokładności
Współpraca z zewnętrzną graficzną drukarką termiczną
DANE TECHNICZNE
- częstotliwość pracy głowicy 20MHz
- częstotliwość próbkowania 400 MHz
- prędkość domyślna 1640m/s (zakres ustawiania 1400 – 2000m/s)
- zakres pomiarowy 250µm – 1100µm
- rozdzielczość 1µm
- dokładność pomiarowa ±≤2µm
- mapa grubości rogówki z polami 1, 5, 9, 13, 21, 25, 1 MULTI, 2 MULTI, 3 MULTI
A-SCAN
Nowoczesna cyfrowa projekcja A spełniająca wymagania stawiane przez współczesną okulistykę z zakresu biometrii i kalkulacji mocy soczewek do wszczepów wewnątrz gałkowych.
Pełna i błyskawiczna biometria
- pomiar długości osiowej oka
- głębokości komory przedniej
- pomiar grubości soczewki
- wyświetlanie obliczeń średnich i odchyleń standardowych
- średnia z 10 pomiarów
- pamięć 20 skanów z pomiarami i możliwością przeglądu
Metoda kontaktowa i imersyjna
Tryby pracy
- automatyczny (dwa)
- ręczny (dwa)
We wszystkich trybach używana jest sygnalizacja dźwiękowa.
Pomiar wszystkich rodzajów oczu
- normalne
- z kataraktą
- z gęstą kataraktą
- afakijne
- pseudofakijne (PMMA, AKRYL, SILIKON)
Optymalizacja wyniku pomiaru
- algorytm wykrywający duże rozrzuty pomiędzy poszczególnymi pomiarami
- kasowanie skrajnych pomiarów
Dla specyficznych obszarów oka możliwość wprowadzenia własnych prędkości.
Wprowadzanie parametrów soczewek – 10 rodzajów dla każdego profilu
Dostępne formuły IOL
- SRK II
- SRK T
- Holladay
- Hoffer-Q
- Binkhorst II
- Haggis
Funkcja kontroli poprawności pracy aparatu i głowicy - kalibracja
Głowica z promieniem świetlnym ustalającym położenie gałki ocznej
DANE TECHNICZNE
- odbiornik cyfrowy 12 bit
- automatyczna regulacja TGC
- regulacja GAIN
- częstotliwość pracy 12 MHz
- zasięg 4 cm
- rozdzielczość kliniczna 0,1mm
B-SCAN
- Częstotliwość pracy głowicy: 12/15 MHz
- Kąt skanowania – 55??
- Skala szarości 256
- Zasięg 20..60 mm
- Rozdzielczość kliniczna osiowa 0.12 mm
- Rozdzielczość kliniczna poprzeczna 0.3 mm
- Tryby wyświetlania: B, B+A, B+B
- Wektor CV w trybie Run i Freeze
- Dynamiczna korekta wzmocnienia
- Cineloop – (ok 6 sek) – niezależnie dla prawego i lewego oka
- Pamięć podręczna M1..M4 niezależnie dla prawego i lewego oka
- Cyfrowa regulacja wzmocnienia w trybie Freeze
- Funcja Zoom (x2) w trybie Run i Freeze
- Pomiary i obliczenia (pomiary odległości, pole powierzchni, kąta)
- Korekcja prędkości
- Piktogramy oka
- Komentarze, wskaźniki
Konieczność współpracy z PC (tak/nie):
Nie
Ilość aktywnych portów do podłączenia głowic (szt):
1;
Funkcja Pachymetru (tak/nie):
Tak
Częstotliwość głowicy P (MHz):
20;
Dokładność głowicy P (µm):
3;
Rozdzielczość głowicy P (µm):
1;
Monitor kolorowy (tak/nie):
Tak
Przekątna ekranu (cal):
7;
Ekran dotykowy (tak/nie):
Tak
Ramię operacyjne (tak/nie):
Nie
Szerokość (mm):
290;
Wysokość (mm):
85;
Masa (kg):
1,5;
Brak akcesoriów
Brak materiałów dodatkowych
