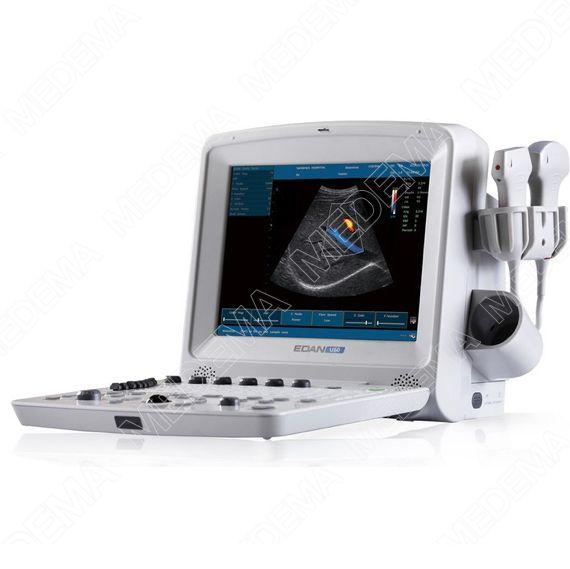

EDAN U50

Ultrasonograf (USG) EDAN U50, kolor doppler

Edan U50 to wysokiej klasy ultrasonograf przenośny, dedykowany badaniom obrazowym w szerokim zakresie. Skonstruowano go  w oparciu o analizę rzeczywistych potrzeb wymagających użytkowników, dzięki czemu  różne pakiety oprogramowania tego aparatu USG pozwolą na wykorzystanie go w radiologii ogólnej, szpitalach, specjalistycznych pracowniach oraz placówkach POZ. Przemyślana konstrukcja i niewielka ilość zajmowanego miejsca sprawiają, że aparat może być łatwo przenoszony tam, gdzie jest potrzebny. Wyjątkowa ergonomia wspiera zabiegi bezpośrednio przy pacjencie, w gabinetach zabiegowych oraz badania przy łóżku pacjenta.

Obrazowanie Doppler (Color, Power, ciągły CW, impulsowy PW i spektralny HPRF, w trybie duplex i triplex)  oraz szereg funkcji specjalnych gwarantują projekcję najwyższej jakości, ułatwiając trafną i rzetelną diagnozę w każdych warunkach. Zaawansowane technologie zastosowane w tym nowoczesnym aparacie:  wydajny procesor, eSCI (obrazowanie wielokierunkowe, w tzw. skrzyżowanych ultradźwiękach), eSRI (automatyczna redukcja artefaktów - szumów speklowych), mBeam (cyfrowe kształtowanie wiązki), eHCI (obrazowanie harmoniczne z odwróceniem fazy) gwarantują wyjątkową jakość obrazu - ostry i wyraźny obraz tkanek i narządów.

Producent ultrasonografu EDAN Instruments Inc. nie zapomniał również o komforcie obsługi stosując intuicyjny panel sterowania oraz sterowane tylko jednym przyciskiem takie funkcje jak: regulacja obrazu, wybór programu (specjalizacji) oraz szybki zapis badania. Szerokopasmowe głowice dodatkowo poprawią wygodę użytkowania i zoptymalizują możliwości ultrasonografu U50 w zależności od budowy pacjenta czy rodzaju badania.

Jakość ultrasonografu jest sprawdzona przez niemiecki instytut TÜV SÜD z Monachium.

Produkowny zgodnie z dyrektywą UE nr 93/42/EEC dla urządzeń medycznych.

Cechy aparatu:

• Intuicyjna obsługa w języku polskim
• Szybki start, inteligentne menu

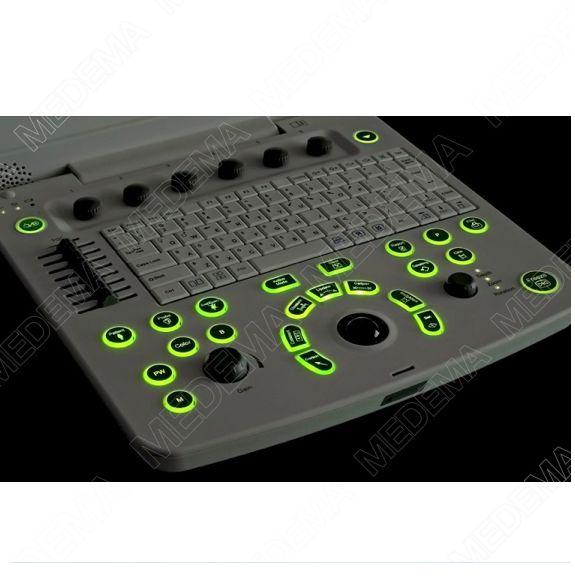

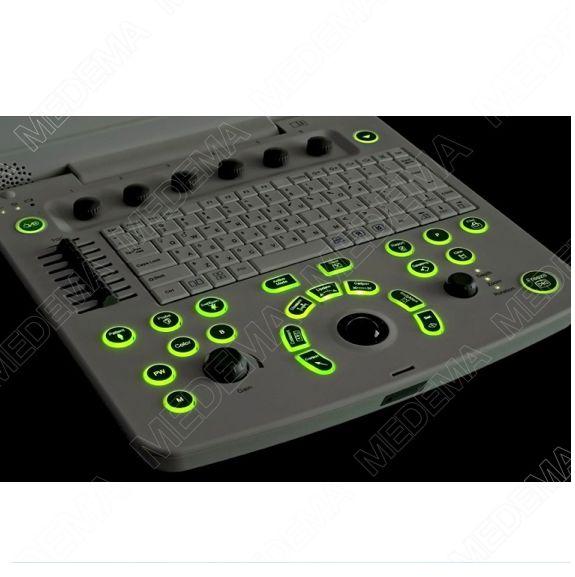

• Ergonomiczna klawiatura z podświetlanymi klawiszami
• Głowice szerokopasmowe z obrazowaniem harmonicznym
• Stosowane technologie: szybki procesor, eSCI (obrazowanie wielokierunkowe, w tzw skrzyżowanych ultradźwiękach),  eSRI (automatyczna redukcja artefaktów),  mBeam (cyfrowe kształtowanie wiązki), eHCI (obrazowanie harmoniczne z odwróceniem fazy)
• Badania USG w pełnym zakresie
• Pomiary do badań specjalistycznych: jama brzuszna, małe narządy (tarczyca, piersi, jądra), układ mięśniowo-szkieletowy MSK, naczyniowe, kardiologiczne, położnicze i ginekologiczne, urologiczne, powierzchowne (np. anestezjologia, reumatologia), pediatryczne, własne użytkownika.
• Pamięć wewnętrzna do przechowywania bazy pacjentów z wynikami
• Informacje o pacjencie, data i czas badania, opis obrazu, rozpoznanie.
• Wydruk badań na videoprinterze lub drukarce laserowej hp
• Szybki zapis badań na pendrivie, w komputerze PC lub serwerze DICOM
• Możliwość wykonywania biopsji

Dane techniczne:

• Doppler: Color, Power, ciągły CW, impulsowy PW i spektralny HPRF, w trybie duplex i triplex
• Szerokokątny monitor medyczny 12,1 cali HiResolution
• Przetwarzanie częstotliwości: 2.0÷14,8 MHz
• Obrazy 2D: B, B+B, 4B, B+M, M
• Zakres dynamiczny: 30÷150 dB, Gain: 0÷130, 8 stref TGC
• Ostrość: 16 poziomów, max 4 ogniska jednocześnie
• Wyostrzenie krawędzi, dynamiczne ogniskowanie, filtr ścian
• Głębokość badania: do 34 cm (zależnie od głowicy), z płynną regulacją
• Kąt skanowania: 30°÷155°
• Powiększenie w czasie rzeczywistym zoom do 16 razy
• Konwersja obrazu: skala szarości 15 poziomów, korekcja gamma, odrzucenie, kolor, pseudo kolor, lewo/prawo, góra/dół
• Prosty zapis badań: przenośna pamięć USB, pliki jpg lub bmp, filmy avi ≥1200 klatek /131 sek.
• Podłączenie dodatkowych urządzeń: 2 porty głowic, videoprinter, S-video, monitor zewnętrzny, 2xUSB (drukarka hp i zapis badań do pendrive), RJ-45 (sieć komputerowa — zapis w elektronicznej karcie pacjenta)
• Normy bezpieczeństwa: IEC60601-1, IEC60601-1-2, IEC60601-1-4, IEC60601-2-37, IEC61157

Wyposażenie dodatkowe:

• Głowica convex 2.5/3.5/4.5/5.0/5.4 MHz
• Głowica liniowa 6.5/7.5/8.5/9.0/9.4 MHz
• Głowica liniowa 8.0/9.5/11.0/13.0/13.4 MHz
• Głowica liniowa 10.0/12.0/14.0/14.4/14.8 MHz
• Głowica kardio 2.0/2.5/3.0/4.0/5.0 MHz
• Głowica waginalna 5.5/6.5/7.5/9.0/9.4  MHz
• Głowica endo 5.5/6.5/7.5/9.0/9.4 MHz
• Głowica micro-convex 5.5/6.5/7.5/9.0/9.4 MHz
• Głowica micro-convex 3.0/4.0/5.0/5.0/5.4 MHz

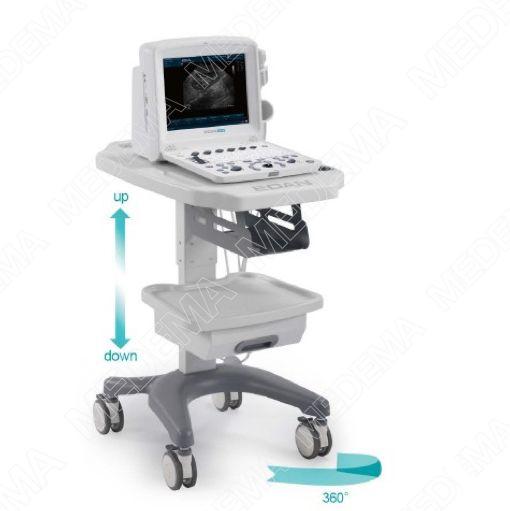

• Stolik mobilny Lux
• Dedykowana walizka podróżna
• Prowadnice do biopsji
• Przycisk nożny
• Monitor 19 cali
• Videoprinter
• Drukarka laserowa
• DICOM 3.0
• Akumulator

Inne:

• Temperatura pracy: 5°C – 40°C
• Temperatura przechowywania: -10°C –  40°C
• Wilgotność pracy: 25% - 80%
• Waga: 7,2 kg
• Wymiary: 33 cm x 32 cm x 25 cm

Zestaw zawiera:

• Aparat USG Edan U50 prime edition
• Głowicę convex 2.5/3.5/4.5/5.0/5.4  MHz
• Dwa porty do głowic
• Komplet uchwytów i kabli
• Instrukcję obsługi w języku polskim
• Pisemną gwarancję -  24 miesiące
• Paszport techniczny
• Niemiecki certyfikat jakości TÜV SÜD Monachium dla urządzeń medycznych
