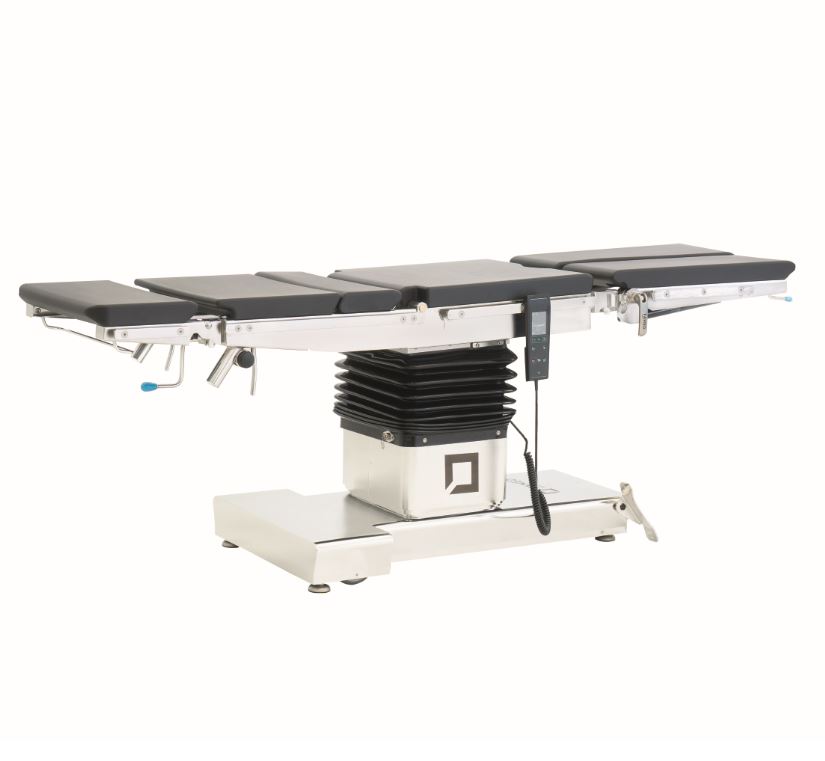

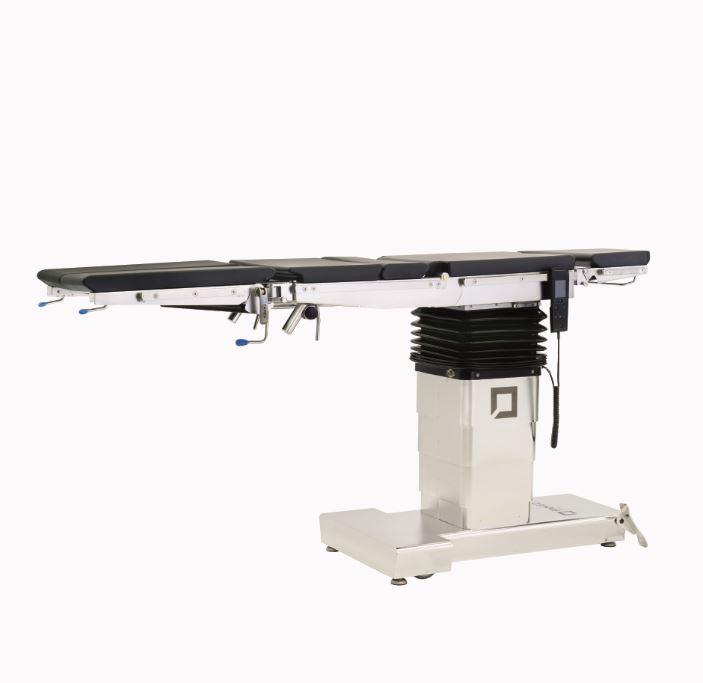

Stół operacyjny SU-03
Ekonomiczny stół operacyjny ze sterowaniem elektrohydraulicznym.
Stół operacyjny Famed SU-03 to produkt uniwersalny, a zarazem bardzo konkurencyjny cenowo. Stół operacyjny SU-03 oferuje szereg funkcji, dużą nośność, korzystne parametry przezierności dla promienieni RTG, możliwość przesuwu wzdłużnego oraz duży wybór kompatybilnych akcesoriów. Cechuje go także legendarna jakość produkcji w fabryce w Żywcu.
Konstrukcja standardowa:
- Wszystkie elementy stalowe wykonane są z wysokiej jakości stali nierdzewnej AISI 304 poddanej procesowi elektropolerowania, odpornej na działanie środków dezynfekujących.

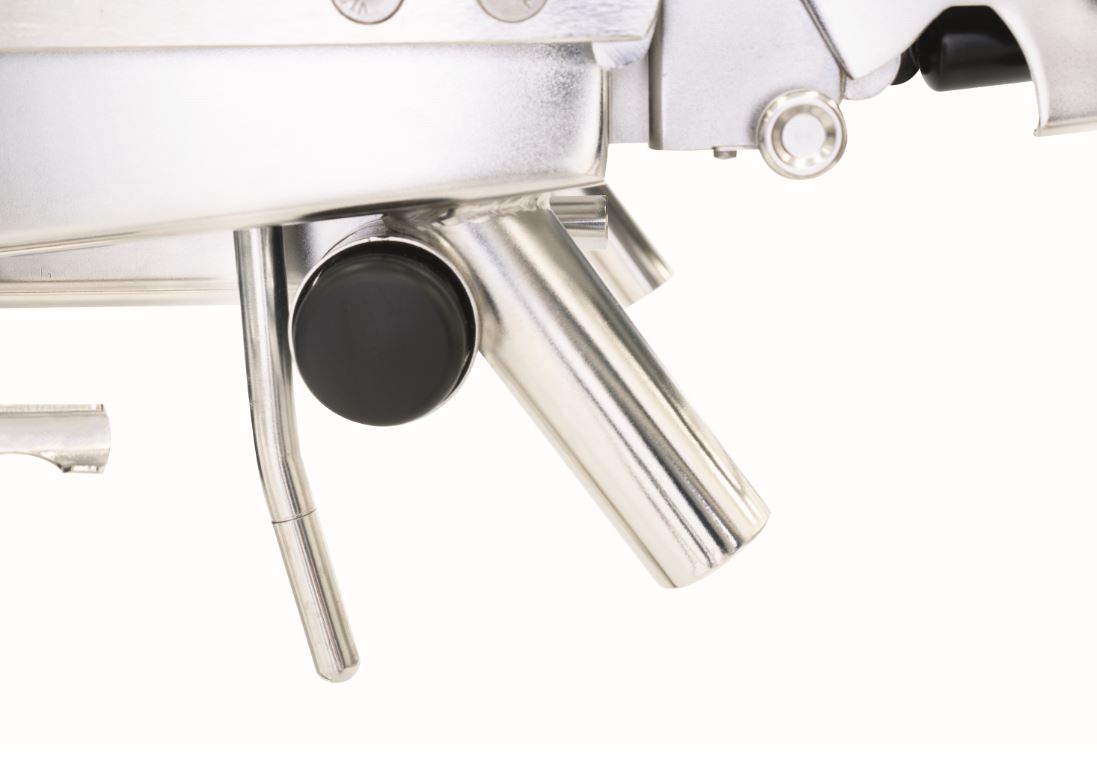

- Ruchoma podstawa jest wyposażona w centralny system blokujący uruchamiany za pomocą dźwigni nożnej (podstawa T: mechaniczno-hydrauliczne składane stopki; podstawa H (duże koła): blokada centralna z kołem kierunkowym.
- Materace łatwo dają się zdemontować z segmentów stołu.
- Powierzchnie stołu łatwo utrzymać w czystości, są one odporne na działanie środków dezynfekujących.
- Blat jest przezierny dla promieniowania rentgenowskiego. Umożliwia on wykonywanie zdjęć RTG oraz obrazowanie pacjenta za pomocą ramienia C.
Funkcje i napędy:
- Regulacja wysokości blatu, przechyłu bocznego, pozycji Trendelenburga i anty-Trendelenburga, wypoziomowania blatu wykonywane są za pomocą pilota oraz napędów elektrohydraulicznych i zasilania 24V fCharge™. Pilot sterujący jest wyposażony we wskaźnik poziomu naładowania baterii.
- Nachylenie podparcia pleców i sekcję nożną (podnóżek jednoczęściowy) oraz podgłówek reguluje się za pomocą sprężyny gazowej z mechanizmem blokującym.
- Elektrohydrauliczny segment podparcia pleców (opcja w SU-03; standard w SU-03.91).
- Dzielone podnóżki są regulowane za pomocą sprężyn gazowych.
- Wypiętrzenie ławeczki nerkowej w blacie 5- lub 6-segmentowym uzyskiwane jest ręcznie, od strony głowy, poprzez przekładnię mechaniczną.
- Bezstopniowe przesunięcie blatu realizowane jest ręcznie.
- Nachylenie podnóżków reguluje się ręcznie.
Dostępność dla ramienia C
Przesuw wzdłużny blatu i niesymetryczne położenie kolumny stołu pozwalają na korzystanie z ramienia C podczas zabiegów wymagających śródoperacyjnego monitorowania pacjenta. Blat jest w pełni przezierny dla promieni rentgenowskich (certyfikowany), wszystkie wewnętrzne elementy wzmacniające konstrukcję są wykonane z włókna węglowego i nie zakłócają obrazów.
Materace
Stół wyposażony jest w zdejmowane, bezszwowe materace z pianki poliuretanowej o grubości 50 mm. Wszystkie materace są antystatyczne, wodoodporne i przezierne dla promieni rentgenowskich. Można je w łatwy sposób zdemontować ze stołu operacyjnego (są one mocowane za pomocą specjalnych kołków, które utrzymują je na swoim miejscu i uniemożliwiają ruch podczas zmiany pozycji stołu). Jednolita powierzchnia materaca jest łatwa do
czyszczenia i odporna na działanie środków odkażających. Każdy materac jest produkowany w zakładzie Famed i przechodzi gruntowną kontrolę jakości, aby zapewnić długotrwałe i bezproblemowe użytkowanie.
Opcje blatu:
Długość całkowita:
- Blat 4-segmentowy 2060 mm
- Blat 5-segmentowy 2060 mm
- Blat 6-segmentowy 2160 mm
Szerokość całkowita:
- Blat 4-segmentowy 550 mm
- Blat 5-segmentowy 550 mm
- Blat 6-segmentowy, 550 mm
Długość segmentu nóg:
- Blat 4-segmentowy 655 mm
- Blat 5-segmentowy 655 mm
- Blat 6-segmentowy 765 mm
Opcje wykonania stołu SU-03:
- Dodatkowy, alternatywny, mechaniczno-hydrauliczny układ napędowy
- Podstawa z dużymi kołami
- Panel sterujący w kolumnie stołu
- Pilot bezprzewodowy
- Sterownik nożny
Dane techniczne blatu BL-20.0 (bez podparcia głowy):
- Całkowita długość blatu 1735 mm
- Całkowita szerokość blatu 545 mm
- Zakres regulacji podparcia pleców -25° do +80°
Dane techniczne:
- Całkowita długość blatu (z podgłówkiem) 2060 mm
- Szerokość blatu 500 mm
- Całkowita szerokość blatu 550 mm
- Regulacja wysokości blatu (bez materacy) 680 do 1080 mm
- Pozycja Trendelenburga / anty-Trendelenburga 40°
- Przechył boczny ±30°
- Regulacja segmentu podparcia pleców -40° do +85°
- Regulacja segmentu podparcia głowy -50° do +55°
- Regulacja wypiętrzenia ławeczki nerkowej 150 mm
- Regulacja kąta nachylenia ławeczki nerkowej 110°
- Regulacja nachylenia segmentu podparcia nóg (4,5 sekcji) -90° do +25°
- Regulacja nachylenia segmentu podparcia nóg (6 sekcji) -90° do +45°
- Maksymalne nachylenie segmentu podparcia nóg 180°
- Przesunięcie wzdłużne blatu 340 mm
- Moc akumulatora fCharge™ 24 V DC
- Maksymalne obciążenie statyczne/dynamiczne 350 kg / 200 kg
- Masa całkowita stołu 250 kg
- Stopień ochrony przeciwporażeniowej I
- Typ zastosowania B
- Stopień ochrony (IP wg. normy IEC 60529) IP-X4
Główny napęd stołu (hydrauliczny, elektromechaniczny, elektrohydrauliczny, elektryczny):
elektrohydrauliczny
Stół okulistyczny:
Tak
Stół ortopedyczny:
Tak
Stół urologiczny:
Tak
Stół ginekologiczny:
Tak
Stół laryngologiczny:
Tak
Stół neurochirurgiczny:
Tak
Zakres regulacji wysokości stołu (mm):
740 - 1140;
Długość blatu (mm):
2035;
2160;
Szerokość blatu (mm):
550;
Kąt uniesienia segmentu oparcia (stopnie):
85;
Kąt opuszczenia segmentu oparcia (stopnie):
40;
Kąt uniesienia podgłówka (stopnie):
55;
Kąt opuszczenia podgłówka (stopnie):
50;
Pozycja Trendelenburga (stopnie):
40;
Pozycja anty-Trendelenburga (stopnie):
40;
Przechyły boczne (stopnie):
30;
Przezierność promieni rentgenowskich (tak/nie):
Tak
Udźwig (kg):
350;
Brak akcesoriów
