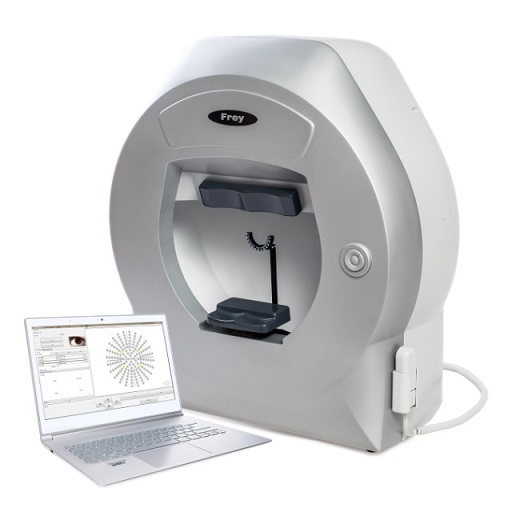

FREY AP-250/BY

FREY - AP-250/250BY

AP-250 i AP-250BY to statyczne diodowe perymetry komputerowe o pełnym polu pomiarowym. AP-250 i AP-250BY wykorzystują diodową projekcję wsteczną z bodźcem w kolorze zielonym. AP-250BY dodatkowo oferuje test Blue-on-Yellow z niebieskim bodźcem w rozmiarze Goldmana V i żółtym podświetleniem czaszy zgodnie z wymogami SWAP. Oprogramowanie dostarczane z urządzeniem oferuje szeroki wybór strategii, pól i parametrów badania. Kontrola fiksacji realizowana jest automatycznie za pomocą wbudowanej kamery lub poprzez kontrolę położenia plamki ślepej. Wbudowane funkcje analizy danych obejmują analizę regresji pola widzenia na podstawie historii badań oraz zestandaryzowane sposoby prezentowania i drukowania wyników badań. Perymetr AP-250 i AP-250BY może współpracować z dowolnym komputerem klasy PC pracującym pod kontrolą systemu operacyjnego Windows.

Wygodny elektrycznie ustawiany podbródek

Ustawiany w osi pionowej i poziomej elektrycznie sterowany podbródek zapewnia precyzyjne ustawienie głowy pacjenta. Sterowanie położeniem podbródka jest możliwe za pomocą przycisków umieszczonych na obudowie urządzenia lub z programu sterującego perymetru. Anatomiczny kształt podbródka zapewnia wygodę pacjenta nawet podczas długiego badania.

Osłonięta wentylowana czasza pomiarowa

Aby zminimalizować wymogi w zakresie zaciemnienia pomieszczeń w których prowadzone są badania perymetryczne, czasza pomiarowa została osłonięta. Wentylatory umieszczone wewnątrz obudowy urządzenia zapewniają cyrkulację powietrza podczas badania.

Współpraca z dowolnym komputerem PC

Perymetry AP-250 i AP-250BY mogą być połączone z dowolnym komputerem PC przewodem komunikacyjnym USB. Oprogramowanie dostarczane z perymetrem może być instalowane na komputerze pracującym pod kontrolą systemu operacyjnego Microsoft Windows.

Bogata biblioteka wbudowanych pól testowych

Badanie mogą być wykonywane w obrębie standardowych pól testowych obejmujących różne zakresy kątowe pola widzenia (do 80 stopni dla jednego oka). Dostępne są pola z koncentrycznym układem bodźców (np. Macula, 22°, 30°, 50°, Driving, Wide, Glaucoma, Peripheral). Wbudowany edytor testów umożliwia zdefiniowanie własnego pola testowego. Możliwe jest także testowanie widzenia centralnego (opcja Fovea).

Perymetria statyczna

Perymetry AP-250 i AP-250BY umożliwiają wykonywanie badań z użyciem bodźca statycznego o wielkości III według standardu Goldmana i kolorze zielonym.

Perymetria statyczna Blue-on-Yellow (tylko AP-250BY)

Perymetria statyczna Blue-On-Yellow, prezentacja niebieskiego bodźca o rozmiarze V wg Goldmanna na żółtym tle, ułatwia wczesną diagnostykę zmian w polu widzenia wywołanych jaskrą.

Technika Blue-on-Yellow w połączeniu z bogata biblioteką wbudowanych w urządzenie pól testowych i strategii badania pozwala na wczesne wykrywanie i późniejsze dokładne diagnozowanie zmian zachodzących z upływem czasu w polu widzenia pacjenta.

Złożenie wyników perymetrii ze zdjęciem dna oka

Funkcja Fundus overlay pozwala na nałożenie wyników badania perymetrycznego na obraz dna oka wykonany zewnętrznym urządzeniem obrazującym. Zmiany w czułości progowej siatkówki mogą w ten sposób być konfrontowane z rozłożeniem naczyń i włókien nerwowych w siatkówce.

Udogodnienie dla pacjentów z niestandardowym polem widzenia

Dla pacjentów z dużymi ubytkami w polu widzenia lub o polach znacznie odbiegających od standardu badanie perymetryczne może być uciążliwe ze względu na czas jego wykonania. Aby poprawić komfort takiego pacjenta i znacznie zredukować czas badania zastosowana została technika pattern calibration, wynik zarejestrowanego wcześniej badania może zostać użyty jako poziom referencyjny dla kolejnego.
Pozwala to zredukować czas badania z kilkunastu do kilku minut a tym samym poprawia jakość wyników badania.

Prezentacje i wydruki wyników

Wynikowa czułość pola widzenia może być przedstawiona w formie prezentacji numerycznej, skali szarości, skali kolorowej, skali kropkowej bądź trójwymiarowej mapy. Prezentacje mogą przedstawiać wartości bezwzględne w decybelach, wzgórze widzenia, odchyłki od normy wiekowej oraz krzywą defektu (Bebiego).

Oprogramowanie umożliwia drukowanie wyników w formie standardowej mapy 7 in 1 (7 prezentacji wyniku na jednej stronie) oraz w wielu innych formatach podlegających edycji.

Strategie i parametry badania

Dostępne są szybkie strategie przesiewowe (Screening, Neurological), dokładne strategie progowe (Threshold, Fast Threshold, Smart Threshold) oraz szereg strategii dodatkowych (Constant, 2-Zone, 3-Zone, Quantify Defect, Binocular, strategie dwuoczne do badania kierowców).

Na wiarygodność wyników badania perymetrycznego istotny wpływ ma zmęczenie pacjenta, a zatem czas trwania badania. Dlatego strategie zostały uzupełnione zaawansowanymi algorytmami pozwalającymi na skrócenie czasu badania przy zachowaniu dokładności pomiaru.

Wiarygodność badania kontrolowana jest za pomocą takich parametrów jak ekspozycje fałszywie pozytywne, ekspozycje fałszywie negatywne, weryfikacja położenia plamki ślepej metodą Heijl-Krakau bądź metodą automatycznej kontroli fiksacji (cyfrowego śledzenia oka).

Dodatkowo zaimplementowany został mechanizm adaptacyjnego dostosowania szybkości prezentacji bodźca w zależności od reakcji pacjenta, co również znacząco usprawnia przebieg badania.

Specyfikacja techniczna:

Typ czaszy: Wycinek kuli o promieniu 300mm ze zintegrowaną powłoką dyfuzyjną

Zakres testowego pola (dla jednego oka): 50° i 80° z przesuwanym punktem fiksacyjnym

Źródło bodźca: Tylna projekcja diodowa

Kolor bodźca: zielony, niebieski (AP-250BY)

Rozmiar bodźca: III, V (AP-250BY) wg standardu Goldmanna

Jasność bodźca: 0.03asb do 1000asb w 15 3dB lub 45 1dB krokach

Czas ekspozycji bodźca: Regulowany od 0.1s do 9.9s

Podświetlenie czaszy:
- Białe 10asb (3.2cd/m2) dla bodźca zielonego
- Żółte 100cd/m2 dla bodźca niebieskiego (AP-250BY)
- Automatyczna regulacja jasności podświetlenia

Kontrola położenia oka:
- Detekcji plamki ślepej metodą Heijl-Krakau
- Cyfrowa analiza obrazu z kamery CCD

Strategie w perymetrii statycznej:
- Przesiewowe: Screeing, Neurological
- Progowe:

Threshold, Fast Threshold, Smart Threshold
- Dodatkowe:
2-Zone, 3-Zone, Quantify Defect, Constant, Binocular, Bi-Driving
Pola testowe w perymetrii statycznej- Z koncentrycznym układem punktów:
Macula, Central 22°, Central 30°, Full, Driving, Wide, Glaucoma, Peripheral

- Możliwość edycji własnych pól testowych na podstawie pól standardowych

Szkło korekcyjne: Standard 38mm

Podbródek: Regulowany elektrycznie w dwóch płaszczyznach, poziomej i pionowej.

KomputerZewnętrzny pracujący pod kontrolą systemu Windows.

DrukarkaWspółpracuje z dowolną drukarką zgodną z systemem Windows 8

Drukarka podłączona bezpośrednio do perymetu lub drukarka sieciowa.

Dodatkowe funkcje oprogramowania- Automatyczny pomiar wielkości źrenicy

- Automatyczna archiwizacja bazy danych
- Zarządzanie użytkownikami
- Możliwość obsługi za pomocą ekranu dotykowego
- Eksport danych w formacie DICOM
- Praca w środowisku sieciowym (wielostanowiskowość)
- Interfejs programistyczny do komunikacji z innymi systemami medycznymi
- Import wyników badań z perymetrów Zeiss Humphrey

Wymiary: 633mm x 566mm x 396 mm

Waga: 22kg

Parametry zasilania:

- Napięcie 110-230VAC
- Pobór mocy 60W

• Intuicyjny interfejs użytkownika

  Interfejs programu pozwala na szybką i wydajną pracę, jest ergonomiczny i łatwy do szybkiego opanowania przez nowych użytkowników.

  Oprogramowanie jest przystosowane zarówno do pracy przy użyciu klawiatury i myszy, jak i ekranu dotykowego.

• Praca w sieciach komputerowych

  AP-300 to urządzenie które może być używane zarówno w małych gabinetach jak i dużych klinikach. Drukarki i inne urządzenia peryferyjne mogą być podłączane bezpośrednio do komputera wbudowanego w perymetr. AP-300 może też korzystać z drukarek sieciowych i centralnych serwerów gromadzących wyniki badań.

  Oprogramowanie dostarczane z urządzeniem może być instalowane na dowolnej ilości komputerów, pozwalając na bardzo wygodne zorganizowanie pracy placówki medycznej.

• Bogaty zestaw sposobów prezentacji wyników badania

  Wyniki badania mogą być wyświetlane w różnorodny sposób:
  - w skali numerycznej, kolorowej, szarości bądź kropkowej,
  - jako wartości bezwzględne w dB, wzgórze widzenia, odchyłka od normy wiekowej, wykresy prawdopodobieństwa występowania defektu,
  - jako krzywa defektu (Bebiego),
  - w postaci mapy znormalizowanej.

• Analiza regresji

  Oprogramowanie udostępnia moduł analizy regresji, dzięki któremu można dokonać oceny postępu wady na podstawie łatwych w interpretacji wykresów. Do przeprowadzenia analizy można użyć dowolnej liczby badań danego pacjenta.

  Możliwe jest wykreślenie krzywych regresji dotyczących bezwzględnych wartości dB, wzgórza widzenia, odchyłki od normy wiekowej czy poszczególnych parametrów globalnych (PD i AD).

  Krzywe regresji można także odnosić do wybranych fragmentów pola (np. tylko do pola obwodowego, centralnego lub wybranego kwadrantu). Dzięki temu możliwa jest szczegółowa analiza regresji tylko w obszarze wady.

• Funkcja porównywania badań

  Wyniki badań pacjenta mogą być porównywane ze sobą w celu wyświetlenia różnic pomiędzy badaniami, a tym samym w celu oceny regresji bądź progresji wady.

• Import/eksport badań

  Moduł import/exportu umożliwia eksportowanie wybranych bądź wszystkich badań na dowolny nośnik np. w celu wyświetlenia ich w oprogramowaniu zainstalowanym na innym komputerze.

  Możliwy jest także eksport wyników badań do formatu DICOM w celu wczytania ich np. do szpitalnego systemu obsługi pacjentów.

• Menu szybkiego wyboru

  W celu ustandaryzowania sposobów badania wykonywanych w placówce medycznej i zwiększeniu efektywności pracy możliwe jest wykorzystanie menu szybkiego wyboru. W tym trybie na ekranie dostępne są tylko najczęściej używane rodzaje testów wybrane przez użytkownika a operator urządzenia zwolniony jest z konieczności wprowadzania parametrów badania.

• Automatyczne tworzenie kopii zapasowych

  Funkcja automatycznego tworzenia kopii zapasowej danych minimalizuje ryzyko utraty danych w przypadku awarii komputera lub błędu obsługi. Dane mogą być zapamiętywane na dysku komputera wbudowanego w urządzenie lub na nośnikach i zewnętrznych serwerach plików.
