FREY AP-300

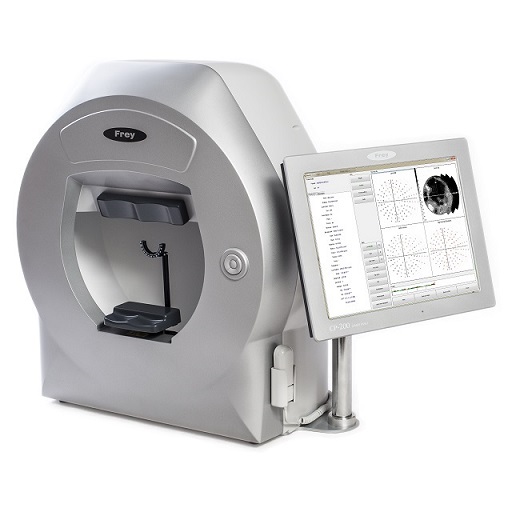

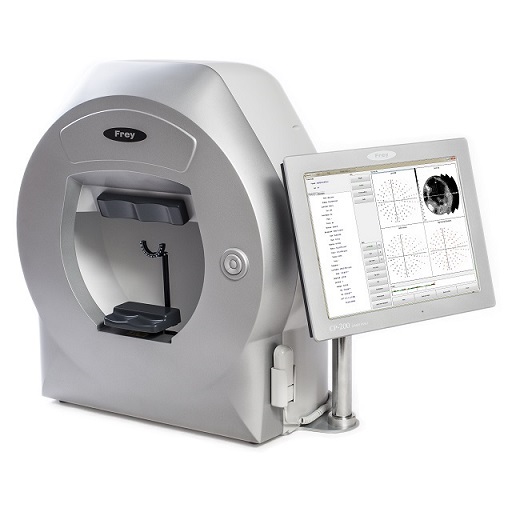

Perymetr komputerowy AP-300

AP-300 to nowoczesny perymetr komputerowy spełniający najwyższe standardy w diagnostyce pola widzenia. Zapewnia zaawansowaną diagnostykę z użyciem perymetrii kinetycznej i statycznej, w tym perymetrii Blue on Yellow. Urządzenie oferuje szeroki wybór strategii, pól i parametrów badania. Wbudowana kamera zapewnia automatyczną kontrolę fiksacji pacjenta. Wbudowane funkcje analizy danych obejmują analizę regresji pola widzenia na podstawie historii badań oraz zestandaryzowane sposoby prezentowania i drukowania wyników badań. Intuicyjne oprogramowanie perymetru umożliwia łatwą obsługę urządzenia i jest przystosowane do obsługi za pomocą ekranów dotykowych. Perymetr AP-300 ma wbudowany komputer klasy PC.

Kompletny system badania i analizy danych perymetrycznych.

AP-300 jest urządzeniem łączącym w sobie cechy perymetrów statycznych i kinetycznych oferującym bogaty zestaw technik diagnostycznych. Zaawansowane oprogramowanie użytkowe urządzenia oferuje bogate funkcje analizy wyników badania ułatwiając diagnozę. Dostępne w standardzie metody prezentacji wyników pozwalają na wydruki dla pojedynczego badania jak i przedstawienia zmian zachodzących w polu widzenia pacjenta w czasie.

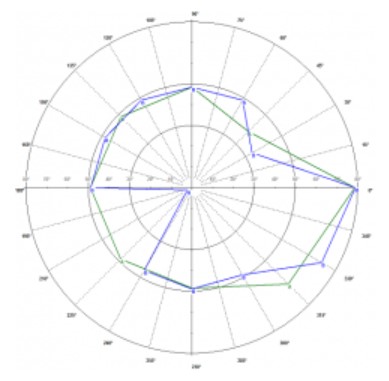

Perymetria kinetyczna

Perymetria kinetyczna wykonywana jest z użyciem bodźców o różnej wielkości, kolorze, intensywności i szybkości ruchu (zgodnie ze standardem przyjętym dla perymetrii kinetycznej). Pojedyncze badanie może się składać z maksymalnie 8 izopter czyli określonych trajektorii bodźca. Każdej izopterze przypisuje się indywidualne, określone parametry bodźca, co poszerza zakres diagnostyki.

Perymetria statyczna Blue on Yellow

Perymetria statyczna Blue On Yellow, prezentacja niebieskiego bodziec w rozmiarze V wg Goldmanna na żółtym tle, ułatwia wczesną diagnostykę zmian w polu widzenia wywołanych jaskrą.

Blue-on-Yellow w połączeniu z bogata biblioteką wbudowanych w urządzenie pól testowych i strategii badania pozwala na wczesne wykrywanie i późniejsze dokładne diagnozowanie zmian zachodzących z upływem czasu w polu widzenia pacjenta.

Perymetria statyczna

Perymetr AP-300 umożliwia wykonywanie badań z użyciem bodźca statycznego o różnej wielkości i kolorze. Bodziec może mieć rozmiar od I do V wg standardu Goldmanna oraz barwę białą, zieloną lub czerwoną. Domyślnie proponowany jest bodziec biały III.

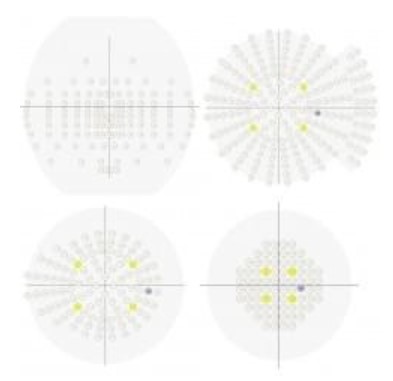

Pola testowe dopasowane do specyfiki badania

Badanie mogą być wykonywane w obrębie standardowych pól testowych obejmujących różne zakresy kątowe pola widzenia (do 80 stopni dla jednego oka). Dostępne są pola z koncentrycznym układem bodźców (np. Macula, 22°, 30°, 50°, Driving, Wide, Glaucoma, Peripheral) bądź z układem prostokątnym (np. 10-2, 24-2, 30-2). Wbudowany edytor testów umożliwia zdefiniowanie własnego pola testowego. Możliwe jest także testowanie widzenia centralnego (opcja Fovea).

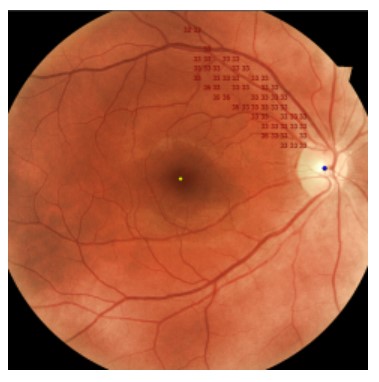

Badanie skojarzone z obrazem dna oka

Unikalna strategia Targeted Perimetry umożliwia wczytanie wykonanego wcześniej obrazu dna oka i zaznaczenie na nim obszaru wymagającego zbadania. Następnie badanie perymetryczne wykonane zostanie dla tak wyznaczonego obszaru.
Technologia ta pozwala na szybsze i bardziej dokładne zbadanie obszaru będącego przedmiotem zainteresowania.

Udogodnienie dla pacjentów z niestandardowym polem widzenia

Dla pacjentów z dużymi ubytkami w polu widzenia lub o polach znacznie odbiegających od standardu badanie perymetryczne może być uciążliwe ze względu na czas jego wykonania. Aby poprawić komfort takiego pacjenta i znacznie zredukować czas badania zastosowana została technika pattern calibration, wynik zarejestrowanego wcześniej badania może zostać użyty jako poziom referencyjny dla kolejnego. Pozwala to zredukować czas badania z kilkunastu do kilku minut a tym samym poprawia jakość wyników badania.

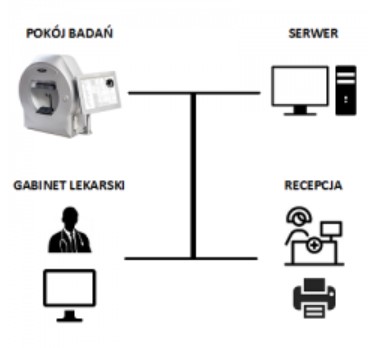

Łatwa instalacja i nieograniczona rozbudowa systemu

AP-300 to urządzenie które może być używane zarówno w małych gabinetach jak i dużych klinikach. Drukarki i inne urządzenia peryferyjne mogą być podłączane bezpośrednio do komputera wbudowanego w perymetr. AP-300 może też korzystać z drukarek sieciowych i centralnych serwerów gromadzących wyniki badań.

Oprogramowanie dostarczane z urządzeniem może być instalowane na dowolnej ilości komputerów, pozwalając na bardzo wygodne zorganizowanie pracy placówki medycznej.

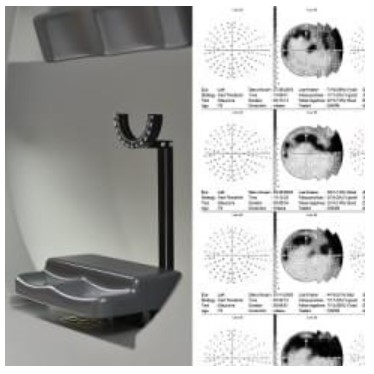

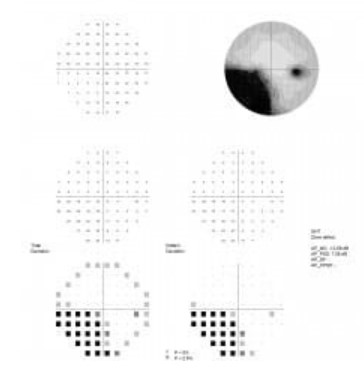

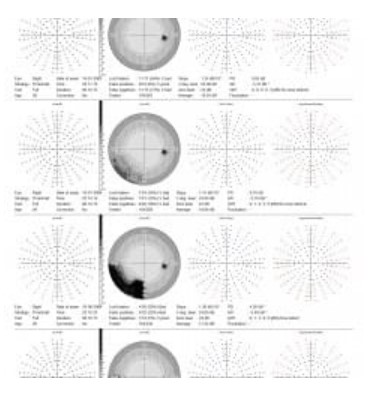

Prezentacje i wydruki wyników

Wynikowa czułość pola widzenia może być przedstawiona w formie prezentacji numerycznej, skali szarości, skali kolorowej, skali kropkowej bądź trójwymiarowej mapy. Prezentacje mogą przedstawiać wartości bezwzględne w decybelach, wzgórze widzenia, odchyłki od normy wiekowej oraz krzywą defektu (Bebiego).

Oprogramowanie umożliwia drukowanie wyników w formie standardowej mapy 7 in 1 (7 prezentacji wyniku na jednej stronie) oraz w wielu innych formatach podlegających edycji.

Strategie i parametry badania

Dostępne są szybkie strategie przesiewowe (Screening, Neurological), dokładne strategie progowe (Threshold, Fast Threshold, Smart Threshold) oraz szereg strategii dodatkowych (Constant, 2-Zone, 3-Zone, Quantify Defect, Binocular, strategie dwuoczne do badania kierowców).


Na wiarygodność wyników badania perymetrycznego istotny wpływ ma zmęczenie pacjenta, a zatem czas trwania badania. Dlatego strategie zostały uzupełnione zaawansowanymi algorytmami pozwalającymi na skrócenie czasu badania przy zachowaniu dokładności pomiaru.


Wiarygodność badania kontrolowana jest za pomocą takich parametrów jak ekspozycje fałszywie pozytywne, ekspozycje fałszywie negatywne, weryfikacja położenia plamki ślepej metodą Heijl-Krakau bądź metodą automatycznej kontroli fiksacji (cyfrowego śledzenia oka).


Dodatkowo zaimplementowany został mechanizm adaptacyjnego dostosowania szybkości prezentacji bodźca w zależności od reakcji pacjenta, co również znacząco usprawnia przebieg badania.

Krótki czas badania
Perymetr może przeprowadzać badanie na podstawie poprzedniego wyniku badania tego samego oka i poddawać obszary z defektami jedynie badaniu skriningowym zamiast pełnego, co dramatycznie skraca czas badania.


Nowoczesny system śledzenia oka
Dzięki cyfrowej obróbce obrazu w czasie rzeczywistym perymetr ma możliwość zapamiętywania odpowiedzi pacjenta tylko na idealnie ufiksowanym oku. Oczywiście możliwe jest również zastosowanie strategii Hejli-Krakau.


Dane techniczne:

• Typ czaszy: Wycinek kuli o promieniu 300mm ze zintegrowaną powłoką dyfuzyjną
• Zakres testowego pola (dla jednego oka): 50° i 80° z przesuwanym punktem fiksacyjnym
• Źródło bodźca: Przednia projekcja diodowa
• Kolor bodźca: Biały, zielony, czerwony, niebieski
• Rozmiar bodźca: I, II, III, IV i V wg standardu Goldmanna
• Jasność bodźca: 0.03asb do 10000asb w 15 3dB lub 45 1dB krokach
• Czas ekspozycji bodźca: Regulowany od 0.1s do 9.9s
• Podświetlenie czaszy:

- Białe 10asb (3.2cd/m2) dla bodźca zielonego i czerwonego
- Białe 31.5asb (10cd/m2) dla bodźca białego
- Żółte 100cd/m2 dla bodźca niebieskiego
- Automatyczna regulacja jasności podświetlenia

• Kontrola położenia oka:

- Detekcji plamki ślepej metodą Heijl-Krakau
- Cyfrowa analiza obrazu z kamery CCD

• Strategie w perymetrii statycznej:

- Przesiewowe: Screeing, Neurological
- Progowe: Threshold, Fast Threshold, Smart Threshold
- Dodatkowe: 2-Zone, 3-Zone, Quantify Defect, Constant, Binocular, Bi-Driving, Targeted Perimetry

• Pola testowe w perymetrii statycznej:

- Z koncentrycznym układem punktów:Macula, Central 22°, Central 30°, Full, Driving, Wide, Glaucoma, Peripheral
- Z prostokątnym układem punktów: Macula, 10-2, 24-2, 30-2
- Możliwość edycji własnych pól testowych na podstawie pól standardowych

• Parametry perymetrii kinetycznej:

- Do 8 izopter w obrębie jednego badania
- Indywidualne parametry bodźca (kolor, wielkość, szybkość ruchu) dla każdej izoptery

• Szkło korekcyjne: Standard 38mm
• Podbródek: Regulowany elektrycznie w dwóch płaszczyznach, poziomej i pionowej.
• Komputer: Wbudowany klasy PC
• Drukarka: Współpracuje z dowolną drukarką zgodną z systemem Windows 8
• Drukarka podłączona bezpośrednio do perymetu lub drukarka sieciowa.
• Dodatkowe funkcje oprogramowania:

- Automatyczny pomiar wielkości źrenicy
- Automatyczna archiwizacja bazy danych
- Zarządzanie użytkownikami
- Możliwość obsługi za pomocą ekranu dotykowego
- Eksport danych w formacie DICOM
- Praca w środowisku sieciowym (wielostanowiskowość)
- Interfejs programistyczny do komunikacji z innymi systemami medycznymi
- Import wyników badań z perymetrów Zeiss Humphrey

• Wymiary: 633mm x 566mm x 396 mmWaga
• Waga: 22kg
• Parametry zasilania:

- Napięcie 110-230VAC
- Pobór mocy 95W

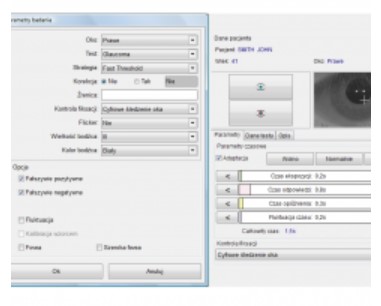

Intuicyjny interfejs użytkownika

Interfejs programu pozwala na szybką i wydajną pracę, jest ergonomiczny i łatwy do szybkiego opanowania przez nowych użytkowników. Oprogramowanie jest przystosowane zarówno do pracy przy użyciu klawiatury i myszy, jak i ekranu dotykowego.

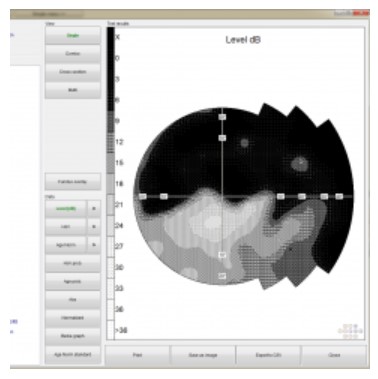

Różnorodna prezentacja wyników badania

Wyniki badania mogą być wyświetlane w różnorodny sposób:
- w skali numerycznej, kolorowej, szarości bądź kropkowej,
- jako wartości bezwzględne w dB, wzgórze widzenia, odchyłka od normy wiekowej, wykresy prawdopodobieństwa występowania defektu,
- jako krzywa defektu (Bebiego),
- w postaci mapy znormalizowanej.

Analiza regresji

Oprogramowanie udostępnia moduł analizy regresji, dzięki któremu można dokonać oceny postępu wady na podstawie łatwych w interpretacji wykresów. Do przeprowadzenia analizy można użyć dowolnej liczby badań danego pacjenta.


Możliwe jest wykreślenie krzywych regresji dotyczących bezwzględnych wartości dB, wzgórza widzenia, odchyłki od normy wiekowej czy poszczególnych parametrów globalnych (PD i AD).


Krzywe regresji można także odnosić do wybranych fragmentów pola (np. tylko do pola obwodowego, centralnego lub wybranego kwadrantu). Dzięki temu możliwa jest szczegółowa analiza regresji tylko w obszarze wady.

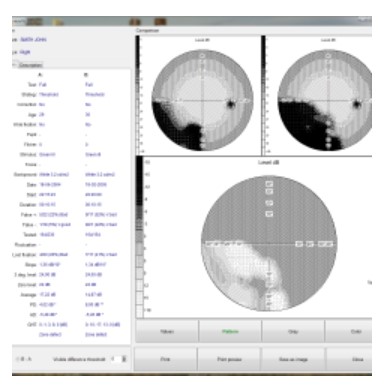

Funkcja porównywania badań

Wyniki badań pacjenta mogą być porównywane ze sobą w celu wyświetlenia różnic pomiędzy badaniami, a tym samym w celu oceny regresji bądź progresji wady.

Import/eksport badań

Moduł import/exportu umożliwia eksportowanie wybranych bądź wszystkich badań na dowolny nośnik np. w celu wyświetlenia ich w oprogramowaniu zainstalowanym na innym komputerze.

Możliwy jest także eksport wyników badań do formatu DICOM w celu wczytania ich np. do szpitalnego systemu obsługi pacjentów.

Import badań z urządzeń HFA

Funkcja importu wyników badań z urządzeń HFA pozwala na łatwą migrację do systemu AP-300. Badania wykonane na urządzeniach HFA mogą być zapisane w bazie danych AP-300 i być używane w diagnostyce zmian pola widzenia pacjenta.

Możliwy jest imort wyników badań z urządzeń HFA zapisanych w formacie .xml i .pdf.

Edytor testów

Użytkownik posiada możliwość stworzenia własnego pola badania za pomocą edytora testów. Podstawą edycji może być pełen zbiór punktów testowych perymetru (pełne pole) bądź też jedno ze standardowych pól testowych (np. 24-2 czy Glaucoma).

Menu szybkiego wyboru

W celu ustandaryzowania sposobów badania wykonywanych w placówce medycznej i zwiększeniu efektywności pracy możliwe jest wykorzystanie menu szybkiego wyboru. W tym trybie na ekranie dostępne są tylko najczęściej używane rodzaje testów wybrane przez użytkownika a operator urządzenia zwolniony jest z konieczności wprowadzania parametrów badania.

Automatyczne tworzenie kopii zapasowych

Funkcja automatycznego tworzenia kopii zapasowej danych minimalizuje ryzyko utraty danych w przypadku awarii komputera lub błędu obsługi. Dane mogą być zapamiętywane na dysku komputera wbudowanego w urządzenie lub na nośnikach i zewnętrznych serwerach plików.
