GRUPA RADIOMED / QUALIS QUALIS INTEGRA RAD-FLUO

ZESTAW QUALIS INTEGRA RAD-FLUO

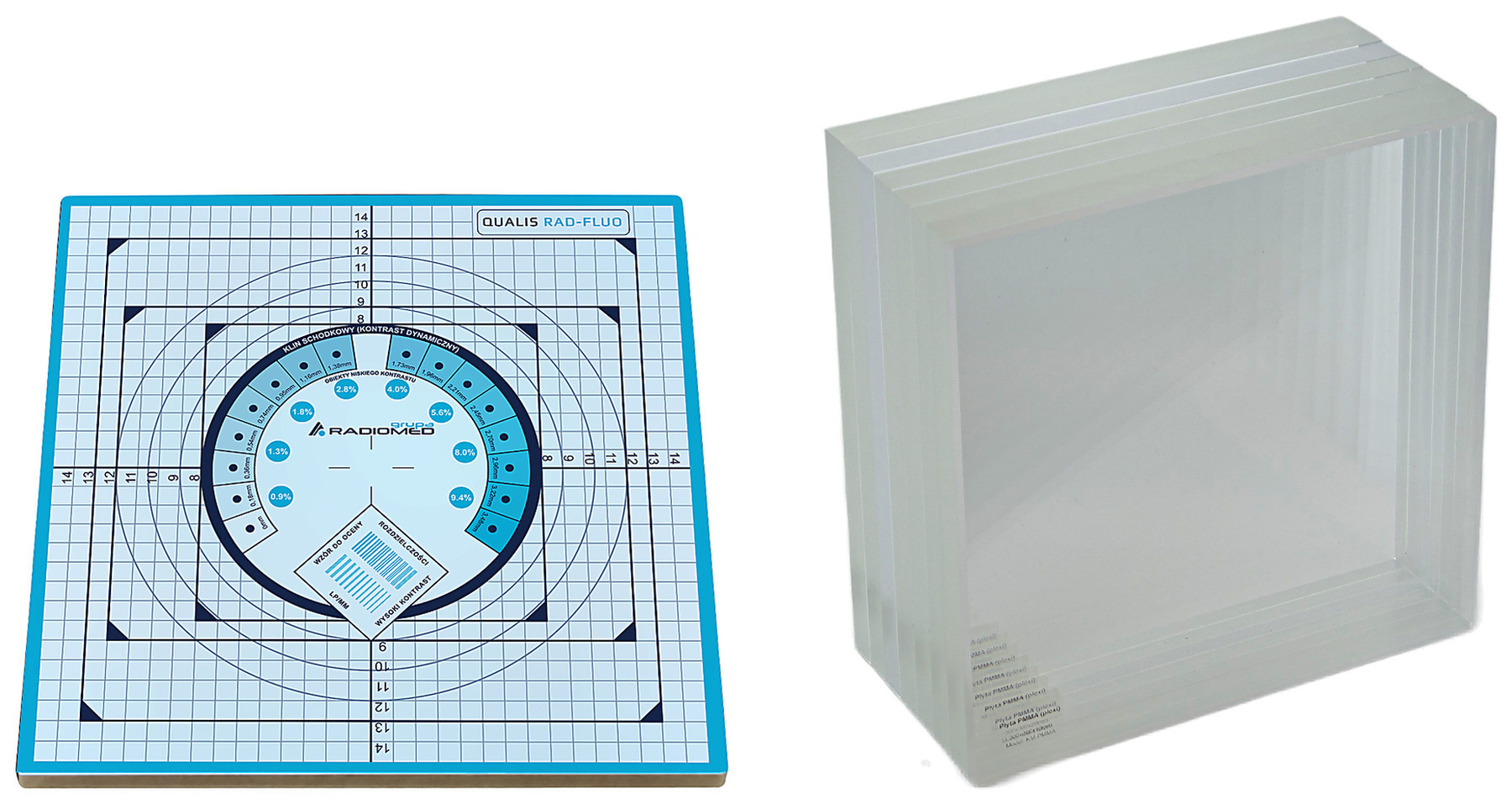

Zestaw QUALIS INTEGRA RAD-FLUO - fantom QUALIS RAD-FLUO i fantom QUALIS PMMA w jednym zestawie: komplet do testów podstawowych radiografii, fluoroskopii i angiografii.

Zestaw łączy dwa fantomy: QUALIS RAD-FLUO (kolimacja i geometria wiązki, rozdzielczość przestrzenna i kontrastowa, zakres dynamiczny, testy fluoroskopii) oraz QUALIS PMMA (standardowy pacjent: powtarzalność ekspozycji, kratka przeciwrozproszeniowa, układ AEC, artefakty i jednorodność). Pozwala wykonać pełen zakres testów podstawowych aparatu bez dokupowania kolejnych przyrządów.

Zastosowanie:

Aparaty kostno-płucne (ogólnodiagnostyczne) · aparaty przyłóżkowe · ramię-C · angiografy

Zakres testów:

- Zgodność pola promieniowania z polem świetlnym (kolimacja i geometria wiązki)

- Rozdzielczość wysoko- i niskokontrastowa

- Zakres dynamiczny

- Powtarzalność ekspozycji (SNR)

- Kratka przeciwrozproszeniowa

- Artefakty i jednorodność obrazu

- Fluoroskopia - zniekształcenie obrazu

- Fluoroskopia - rozdzielczość wysokokontrastowa

- Fluoroskopia - zegar (sygnał ostrzegawczy)

- Układ automatycznej kontroli ekspozycji (AEC)

Specyfikacja techniczna:

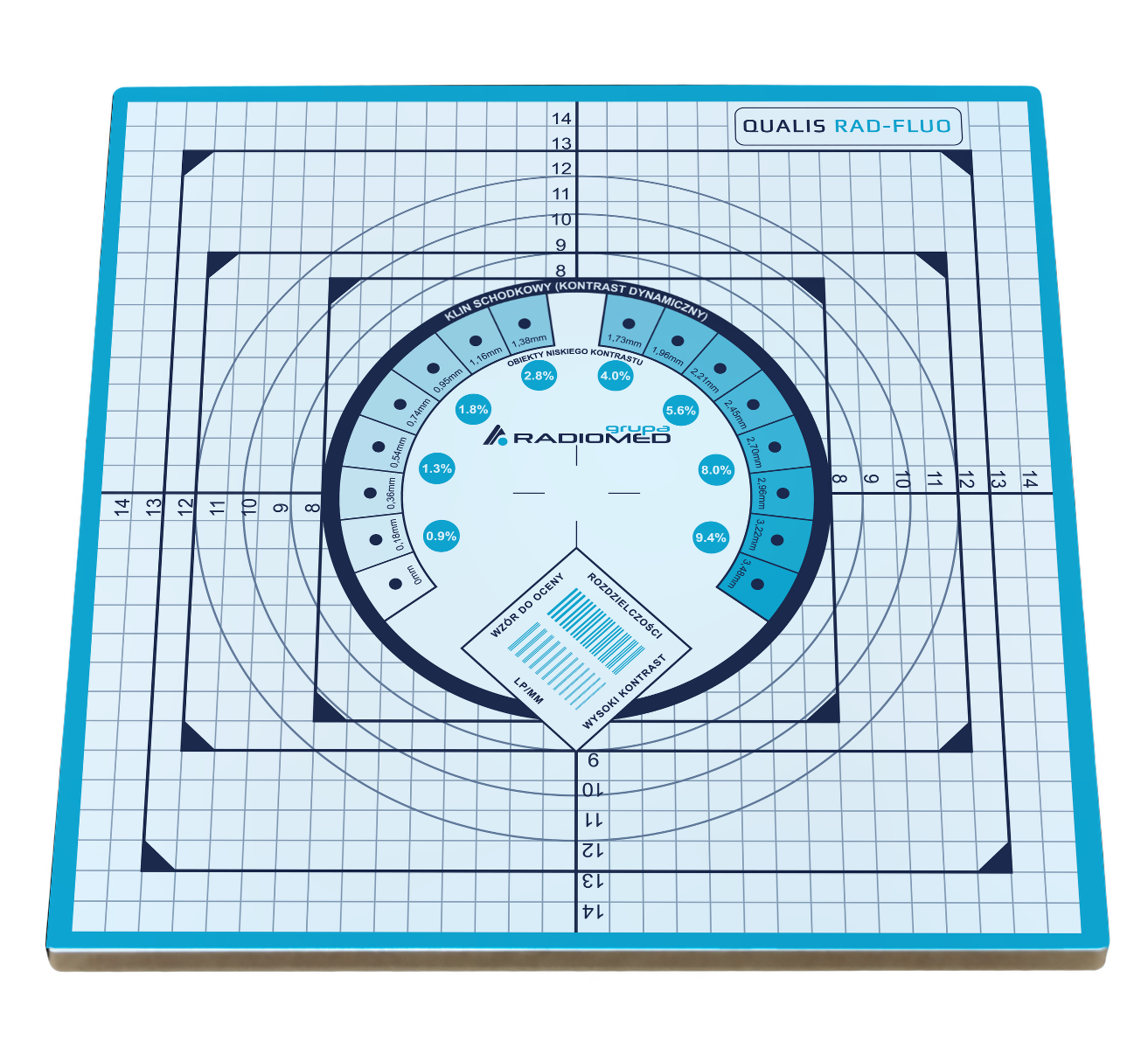

Fantom QUALIS RAD-FLUO:

- Wymiar zewnętrzny 310 × 310 × 18,5 mm

- Siatka 10 × 10 mm z opisanymi liniami podziałki

- 17-schodkowy klin miedziany z dodatkowymi detalami niskokontrastowymi (0,0-3,48 mm)

- Wysoki kontrast - materiał Pb 0,1 mm, zakres 0,6-5,0 LP/mm

- 8 elementów niskiego kontrastu: 0,9 · 1,3 · 1,8 · 2,8 · 4,0 · 5,6 · 8,0 · 9,4 %

- Ocena prostopadłości wiązki w zakresie 0°-1,5°

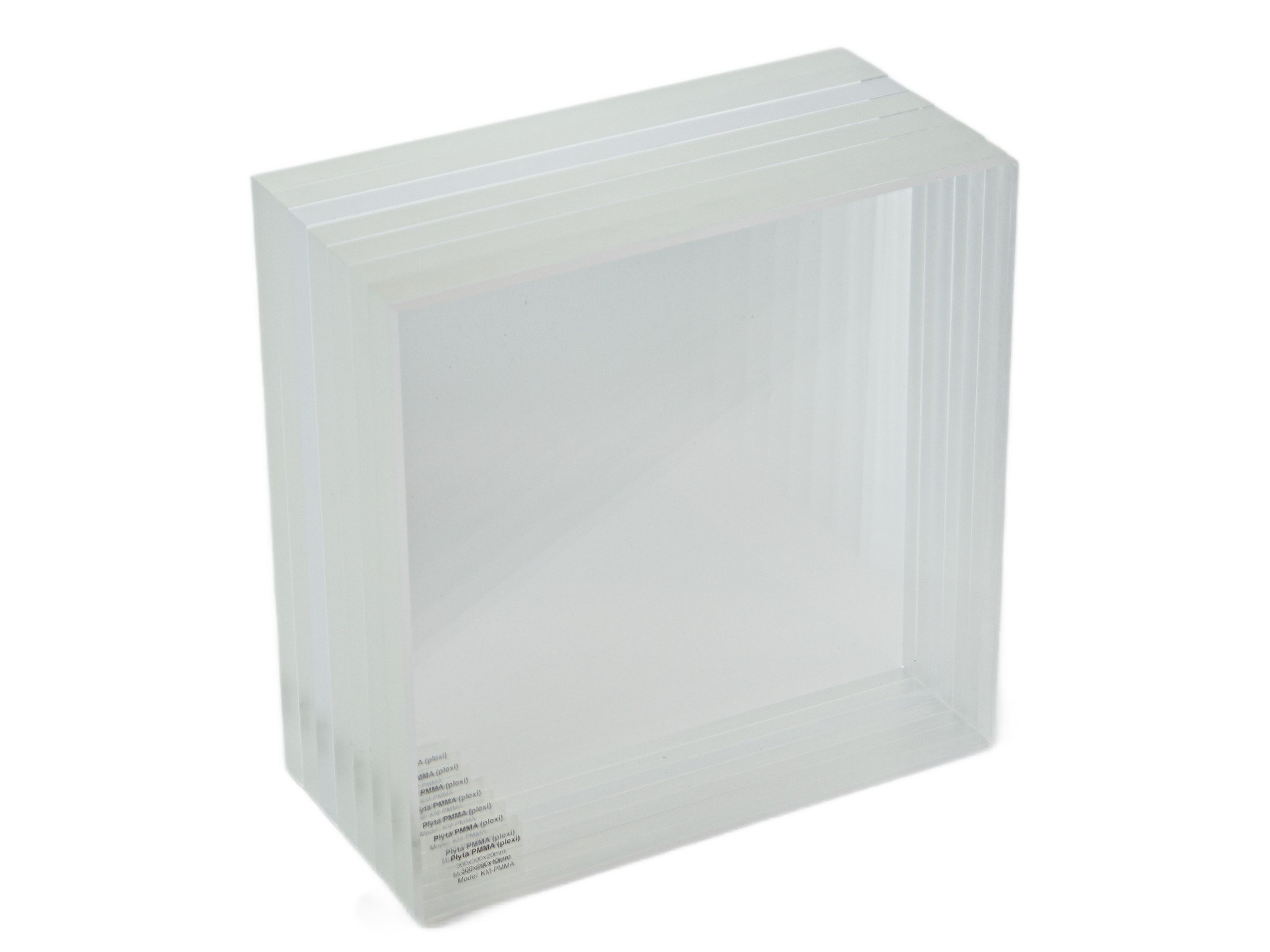

Fantom QUALIS PMMA:

- Wykonane z przezroczystego PMMA

- 7 płyt 300 × 300 × 20 mm

- 1 płyta 300 × 300 × 10 mm (łącznie do 150 mm PMMA)

- 1 płyta kompensacyjna (opcjonalnie)

- Tolerancja wymiarowa ± 5 %

- Możliwość zamówienia innej konfiguracji grubości i szerokości

Warianty wyposażenia:

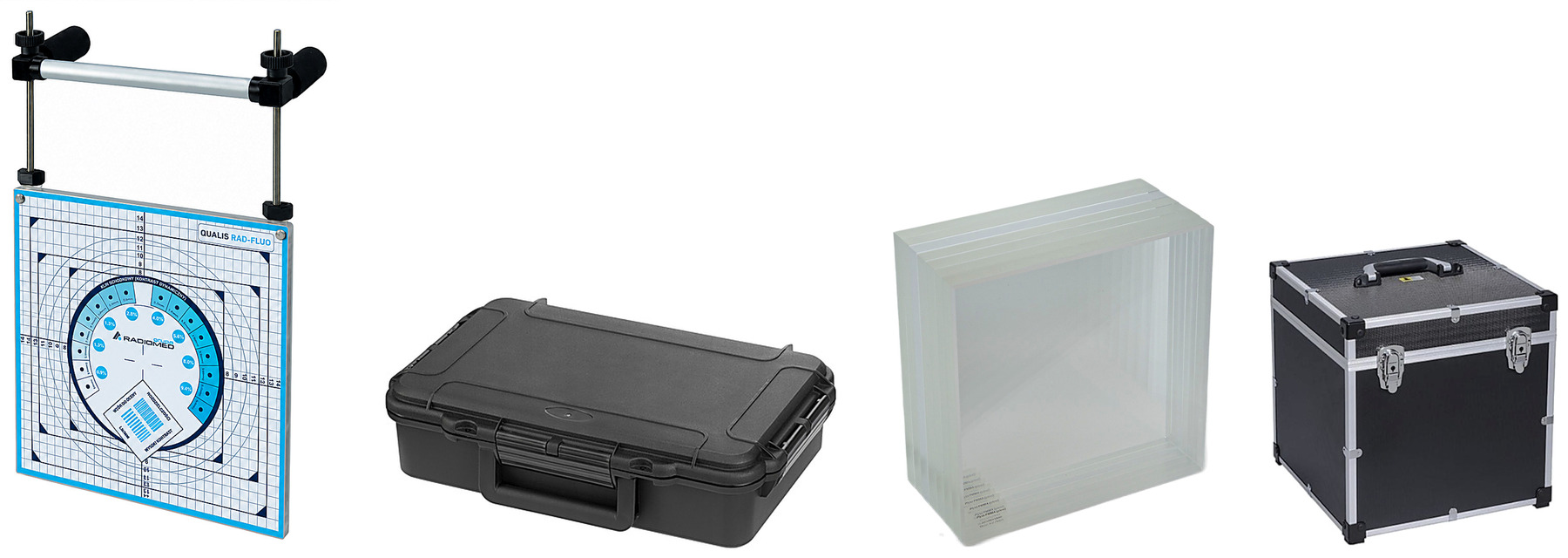

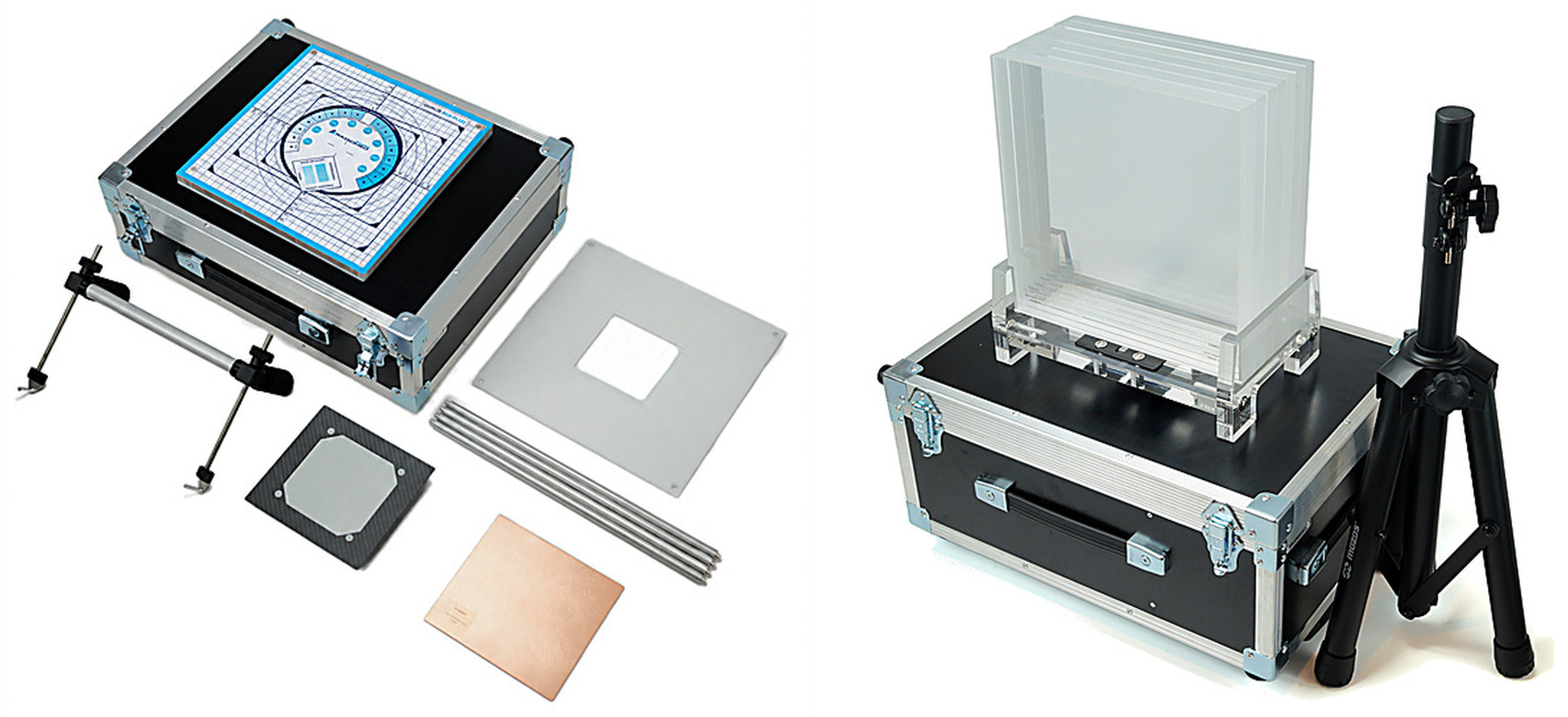

- PREMIUM: oba fantomy z pełnym wyposażeniem. QUALIS RAD-FLUO: fantom + uchwyt + walizka PREMIUM + filtry Al i Cu + statyw dystansowy. QUALIS PMMA: zestaw płyt + walizka PREMIUM + statyw + trójnóg

- COMFORT: oba fantomy, każdy we własnej walizce COMFORT. QUALIS RAD-FLUO: fantom + uchwyt + walizka COMFORT. QUALIS PMMA: zestaw płyt + walizka COMFORT

- STANDARD: same fantomy: fantom QUALIS RAD-FLUO + zestaw płyt QUALIS PMMA (wyposażenie można dokupić w dowolnym momencie)

Zgodność:

- Rozporządzenie Ministra Zdrowia z dnia 12.12.2022 r. w sprawie testów eksploatacyjnych urządzeń radiologicznych i urządzeń pomocniczych (Dz. U. 2022 poz. 2759)

- IEC 61223-3-8:2024 oraz DIN 6868-150:2022 (fantom QUALIS RAD-FLUO)

Opcjonalnie (rekomendowane): pakiet wdrożeniowy QUALIS START - szkolenie z wykonywania testów (stacjonarnie, online na żywo lub nagranie wideo), omówienie wzorów raportów, pierwszy pełen cykl testów na aparacie z gotowym raportem, certyfikat dla każdej przeszkolonej osoby oraz wsparcie telefoniczne i mailowe przy kolejnych testach.

Gwarancja: 24 miesiące. Każdy egzemplarz ma indywidualny numer seryjny.

Producent: GRUPA RADIOMED, marka QUALIS.

AKCESORIA

- Uchwyt do statywu zdjęć płucnych (QUALIS RAD-FLUO) - mocuje fantom przy ściance płucnej

- Walizka transportowa COMFORT (QUALIS RAD-FLUO) - lżejsza walizka z tworzywa

- Walizka transportowa PREMIUM (QUALIS RAD-FLUO) - aluminiowa skrzynia transportowa

- Filtry Al i Cu (QUALIS RAD-FLUO) - osłabiacze wiązki, równoważnik pacjenta

- Statyw dystansowy (QUALIS RAD-FLUO) - mocuje filtry w osi wiązki

- Walizka transportowa COMFORT (QUALIS PMMA) - mniejsza skrzynia aluminiowa

- Walizka transportowa PREMIUM (QUALIS PMMA) - duża skrzynia na kółkach z wyprofilowaną pianką

- Statyw do płyt PMMA (QUALIS PMMA) - utrzymuje komplet płyt (do 150 mm) w pionie, np. przy statywie zdjęć płucnych

- Trójnóg (QUALIS PMMA) - ustawia płyty na regulowanej wysokości 80-100 cm
