Haynl-Elektronik GmbH Bioimpulser HSE08

Bioimpulser HSE08

Urządzenie dedykowane jest do wykonywania treningu SEMG i elektrostymulacji w warunkach domowych.

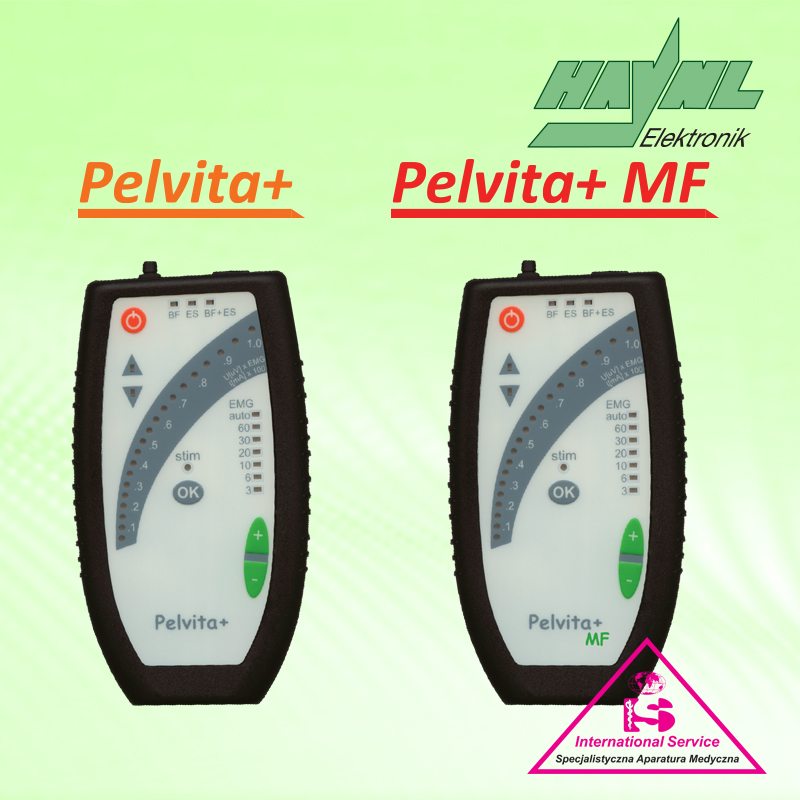

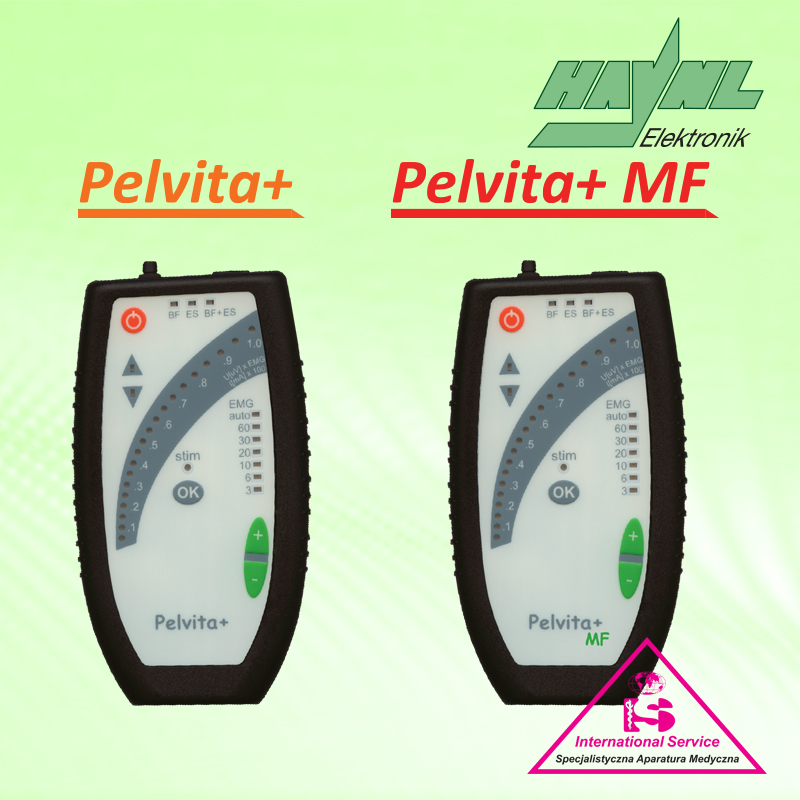

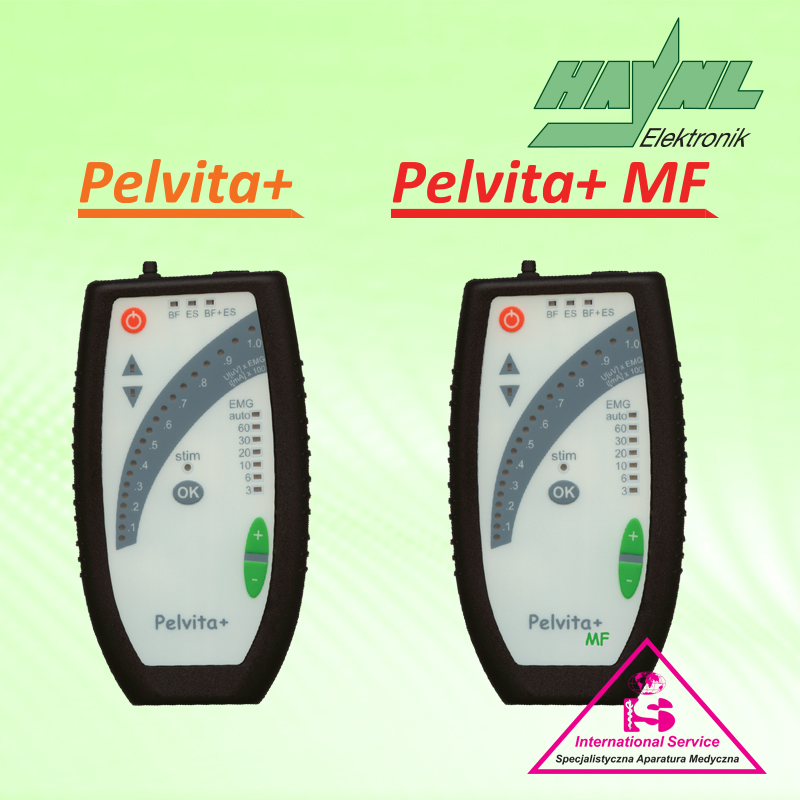

Urządzenie występuje w wersjach terapeutycznych Pelvita+ lub Pelvita+MF.

Obie wersje są dedykowana dla dorosłych z dolegliwościami wywołanymi różnymi formami nietrzymaniem moczu (wysiłkowym, z parć naglących lub mieszanym), nietrzmaniem stolca, dyskoordynacji zwieracz/wypieracz oraz do pooperacyjnej rehabilitacji po prostatektomii lub malformacji odbytu i odbytnicy.

Aktywność mięśni może być mierzona za pomocą specjalnej sondy, rektalnej lub dopochwowej, lub za pomocą elektrod powierzchniowych a następnie wizualizowana na wyświetlaczu OLED urządzenia.

Urządzenie umożliwia elektrostymulację mięśni oraz trening łączący elektrostymulacje z EMG. Funkcja ta umożliwia dodatkowe wzmacnianie mięśni dna miednicy poprzez pobudzanie aktywności mięśni impulsem elektrycznym.

W wersji Pelvita+MF stosowane są prądy o średniej częstotliwości (1kHz do 30 Hz). Prądy te są lepiej tolerwane przez skórę pacjenta. Mogą przenikać do głębszych struktur przy normalnej wielkości nie wywołując nieprzyjemnych odczuć bólowych.

Podstawowe parametry urządzenia:

1 kanał EMG i elektrostymulacji,

zakres sygnału EMG: 0 - 60 µV o rozdzielczość 0,15 - 3,0 µV.

Prąd stymulacji: dwu fazowy

Prąd maksymalny: 100 mA przy 500 Ohm przy 27 Hz

Prąd efektywny: 5.0 mA przy 1000 Ohm; 10.1 mA przy 500Ohm

Szerokość impulsu: ustawialna w zakresie: 40 - 500µs

Częstotliwość: ustawialna w zakresie: 2 Hz - 200 Hz (MF 1kHz - 30 kHz)

Maks. amp. przy 500 Ohm: ±50V  przy 5Hz

Maks. amp. przy otw. wyjściu: ±175 V przy 5Hz

Maksymalna energia pojedynczego impulsu przy oporze 500 Ohm: 2 mJ przy 2 Hz i szerokości impulsu 500μs.

Do 6 programowalnych zestawów ćwiczeń (np do ćwiczenia wysiłkowego nietrzymania moczu lub dysynergii zwieracz/wypieracz).

Komunikacja z PC poprzez gniazdo USB.

Wyświetlacz OLED.

Wymiary: LxWxH: 140x85x25 mm.

Waga: 120gr.

Zasilanie z 2 baterii AA umożliwia około 10 godzin pracy.

Wbudowana pamięć umożliwia zapamiętanie około 180 ćwiczeń (data, czas, numer ćwiczenia, czas trwania, uśrednioną wartość fazu ścisku i relaksu)

Urządzenie HSE08 rejestruje wszystkie sesje terapeutyczne. W celu późniejszej oceny, archiwizacji lub drukowania dane są przenoszone specjalnym kablem do komputera z zainstalowanym specjalizowanym oprogramowaniem (PTA).

Korzystając z komputera i tego samego oprogramowania można indywidualnie dostosować parametry terapii dla potrzeb pacjenta.
