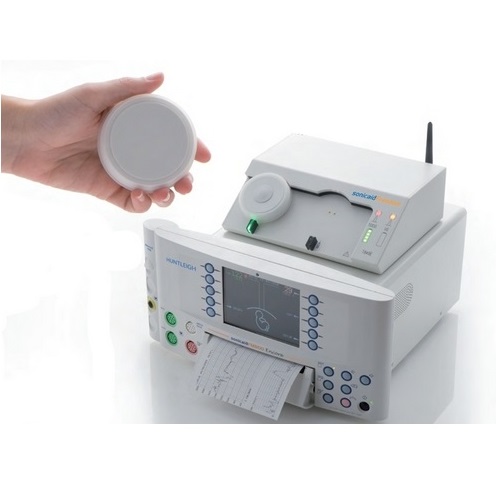

Huntleigh Healthcare Ltd. Sonicaid Freedom

Telemetria do KTG Sonicaid Freedom

Bezprzewodowa transmisja sygnałów Cardio i Toco do kardiotokografów

• Monitorowanie pracy serca płodu i czynności macicy w czasie ciąży i porodu
• Możliwość monitorowania w wodzie
• Czas pracy akumulatorów w głowicach do 16h
• Współpraca z FM Encore i Team 3



Cechy i wyposażenie aparatu:

• Bezprzewodowe wodoszczelne głowice Cardio i Toco
• Radiowa transmisja danych Cardio i Toco do odbiornika
• Zasilanie nadajnika przez akumulator litowo-polimerowy
• Czas pracy do 16 godzin przy w pełni naładowanych akumulatorach
• Czas ładowania akumulatora nadajnika w odbiorniku do 3 godzin
• Sygnalizacja ładowania oraz poziomu naładowania akumulatora
• Automatyczne ładowanie akumulatorów po podłączeniu głowic do odbiornika
• Sygnalizacja łączności nadajnika z odbiornikiem
• Zasięg pracy do 30 m (w zależności od warunków środowiskowych)
• Zasięg nawet do 8 metrów dla głowic pracujących pod wodą
• Możliwość współpracy z aparatami Sonicaid FM Encore, Team 3



Dane techniczne:

Głowica Cardio (SF1-US):

• Zasada pomiaru: USG Doppler o fali impulsowej
• Transmisja: bezprzewodowa do odbiornika SF1-Unit, SF1-Unit SL
• Zasięg: do 30m, pod wodą do 8m (w zależności od lokalnego środowiska)
• Modulacja: cyfrowa, FSK
• Antena: Helix, wbudowana
• Nadajnik: zgodny z odbiornikiem SF1-Unit (ISM), SF1-Unit SL (WMTS)
• Zasilanie: Akumulator Li-Ion
• Czas pracy: do 16godz. przy w pełni naład. akumul.
• Klasa wodoszczelności: IPX8
• Wymiary: Ø75x20mm
• Waga: 105g



Głowica Toco (SF1-TOCO):

• Sposób pomiaru: zewnętrzny pomiar aktywności skurczowej
• Transmisja: bezprzewodowo do nadajnika SF1-US
• Zasięg: do 30cm od nadajnika SF1-US
• Modulacja: cyfrowa, FSK
• Antena: ferrytowa, wbudowana
• Nadajnik: 10kHz.
• Zasilanie: Akumulator Li-Ion
• Czas pracy: do 16godz. przy w pełni naład. akumul.
• Klasa wodoszczelności: IPX8
• Wymiary: Ø75x20mm
• Waga: 90g



Stacja odbiorcza (SF1-Unit/SF1-Unit SL):

• Obsługa automatyczna bez elementów sterujących
• Odbiornik: ISM 434MHz, 26 kanałów; WMTS 608-612MHz, 100 kanałów
• Zasilanie: 100V÷240V, 50/60Hz, 10VA
• Standardowy pobór mocy: 0,8W (tzw. tryb gotowości)
• Antena: Gainflex
• Ładowanie głowicy: 2 sekcje dokujące i ładujące dla głowic SF1-US i SF1-TOCO
• Czas ładowania akumulatorów: max. 3 godz.
• Wskaźniki: - połączenia radiowego z głowicami lub ładowania akumulatorów, gdy głowice są w sekcjach dokujących - poziom naładowania akumulatora każdej z głowic osobno
• Stopień ochrony przed kurzem i wodą: IP30
• Wymiary odbiornika: 250×200×85mm
• Waga: 1kg
