Medi.com VC HD-1000
Wideokolposkop VC HD-1000 firmy Medi.com
Wideokolposkop HD-1000 to rewolucja w diagnostyce i obrazowaniu dolnego odcinka żeńskich narządów płciowych. Po zastosowaniu kamery full HD obraz jest ponad 5 razy (5,3) większy i wyraźniejszy niż w dotychczas stosowanych konstrukcjach.
Dzięki zwiększonej rozdzielczości możliwe jest uzyskanie obrazu nawet najmniejszych zmian sromu, pochwy oraz tarczy części pochwowej szyjki macicy. Obrazowanie możliwe jest w zakresie światła widzialnego jak i filtrów np. bezczerwienny.
Opis urządzenia
Wideokolposkop VC HD-1000 jest nowoczesnym urządzeniem medycznym, pozwalającym na precyzyjną ocenę badanych narządów.
W głowicy umieszczone są najważniejsze elementy urządzenia: oświetlacz, obiektyw, kamera wysokiej rozdzielczości oraz klawiatura sterująca. Klawiatura umieszczona jest na tylnej powierzchni głowicy dostępnej dla wzroku użytkownika. Za pomocą odpowiednio rozmieszczonych przycisków użytkownik ma dostęp do wszystkich funkcji urządzenia. Wybrana funkcja sygnalizowana jest podświetleniem odpowiadającego klawisza.
Ergonomiczny i opływowy kształt obudowy głowicy umożliwia obsługę urządzenia jedną ręką, a także łatwą dezynfekcję i mycie.
Głowica wyposażona jest w wydajny i precyzyjny oświetlacz pierścieniowy emitujący światło białe zimne o charakterystyce widma zapewniającej wierne odtworzenie barw.
Jednym z ważniejszych elementów jest innowacyjny regulowany filtr polaryzacyjny niwelujący odblaski powstające na powierzchniach odbijających światło.
Zastosowana kamera posiada funkcję precyzyjnego, automatycznego ustawiania ostrości obrazu (z możliwością ręcznej korekty ostrości), płynną regulację powiększania (zoom od 4x do 30x), a także bardzo szeroki zakres pola widzenia (5 mm do 150 mm). Funkcje te znacząco skracają czas badania.
Obraz można wyświetlać bezpośrednio na zamocowanym monitorze, a także transmitować do urządzeń rejestrujących, w celu analizy i archiwizacji obrazu np. do programu IRIS. Urządzenie posiada także dwa wyjścia HDMI pozwalające podłączyć dodatkowy monitor lub projektor jednocześnie.
Monitor posiada regulacją wysokości, obrotu i kąta nachylenia umożliwiając podgląd obrazu zarówno operatorowi jak i pacjentce. Na monitorze wyświetlane są także informacje o stanie aktualnych funkcjach urządzenia.

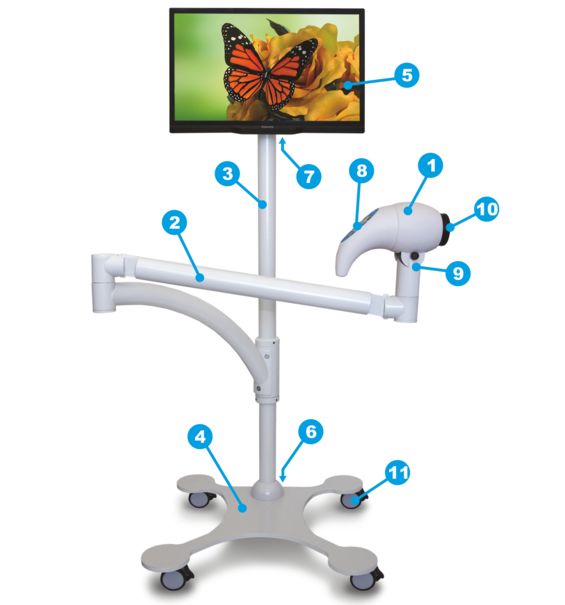

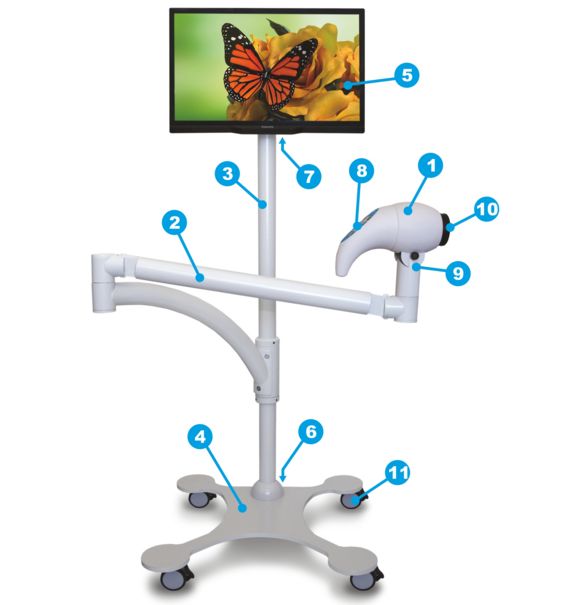

Wideokolposkop VC HD-1000 zawiera:
1.Głowica
2.Ramię
3.Kolumna
4.Podstawa samojezdna
5.Monitor
6.Złącza zewnętrzne
7.Blokada pozycji monitora
8.Klawiatura
9.Regulacja filtra polaryzacyjnego
10.Oświetlacz
11.Hamulec
Parametry użytkowe - charakterystyka

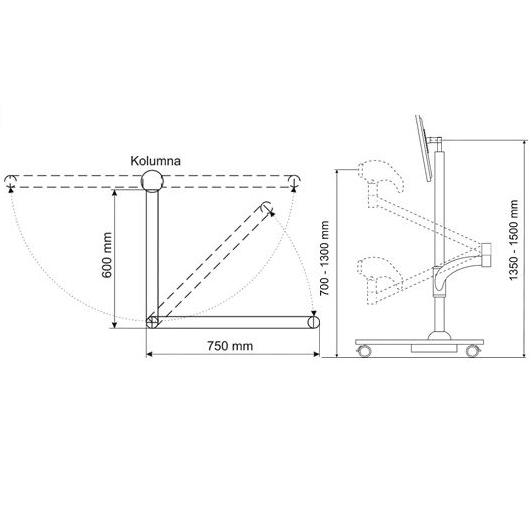

Przestrzeń robocza statywu
Wideokolposkop VC HD-1000 jest urządzeniem wolno-stojącym na podstawie samojezdnej. Łatwy dostęp do pacjentki zapewniają funkcjonalnie zaprojektowane ramiona urządzenia. Konfiguracja i wymiary ramion oraz kolumny określają przestrzeń roboczą urządzenia:
Klawiatura
Widok na klawiaturę umieszczoną w głowicy urządzenia:
1.Zwiększ podświetlenie
2.Zmniejsz podświetlenie
3.Włącz/wyłącz głowicę
4.Autofocus
5.Zwiększ zoom
6.Zmniejsz zoom
7.Włącz/wyłącz filtr
8.Zwiększ focus
9.Zmniejsz focus
10.Włącz/wyłącz podziałkę
11.Zrób zdjęcie
12.Zmień źródło sygnału wideo
Złącza zewnętrzne
- Gniazdo zasilające 12 V
- Włącznik zasilania
- Wejście Komponentowe Pr
- Wejście Komponentowe Pb
- Wejście Komponentowe Y
- Wejście HDMI
- Wyjście HDMI 1
- Wyjście HDMI 2
Zastosowanie urządzenia:
Wideokolposkopia jest techniką obrazowania powierzchni szyjki macicy, dolnej części jej kanału oraz pochwy i sromu, przy pomocy urządzenia medycznego nazywanego Wideokolposkopem. Wideokolposkop pozwala uzyskać obraz barwny badanych obiektów w dużym powiększeniu na monitorze lub innym urządzeniu prezentującym. Z punktu widzenia rozwoju ginekologicznych urządzeń diagnostycznych, wideokolposkop jest nowoczesną odmianą znanego od dziesięcioleci urządzenia o podobnym przeznaczeniu - kolposkopu. W odróżnieniu od wideokolposkopu, w którym obraz prezentowany jest na monitorze, kolposkop wyposażony jest w tradycyjny układ optyczny, a operator wykonując badanie patrzy bezpośrednio przez okulary kolposkopu, podobnie jak w mikroskopie. Inna jest także budowa tych urządzeń. Typowy kolposkop składa się z zewnętrznego źródła światła i mikroskopu stereoskopowego ze zmieniaczem powiększeń. Wideokolposkop posiada wewnętrzne źródło światła białego, kamerę z obiektywem o płynnej regulacji powiększenia (zoom) oraz elektroniczny układ sterowania. Oba urządzenia mocowane są na ruchomym statywie umożliwiającym swobodny dostęp do pacjentki w trakcie badania. Badanie wideokolposkopowe wykonuje się przy ułożeniu grzbietowym (na fotelu ginekologicznym). Pacjentce zakłada się dopochwowo wziernik samo trzymający, co pozwala uwidocznić część pochwową szyjki macicy. W przypadku trudności w uwidocznieniu szyjki macicy lekarz korzysta z pomocy osoby trzymającej wziernik. Następnie lekarz zbliża wideokolposkop na odległość około 30 cm od badanego miejsca i znajduje ostry obraz patrząc na ekran monitora. Badanie jest bezkontaktowe i nieinwazyjne. Światło emitowane przez wideokolposkop mieści się całkowicie w zakresie światła widzialnego (400 - 750 nm) i skupiane jest tylko na badanym obszarze. Dzięki temu jest nieodczuwalne przez pacjentkę w trakcie badania. Dzięki układowi sterowania wideokolposkopu, lekarz może zmieniać w sposób płynny powiększenie i ostrość obrazu. Ponadto, wideokolposkop posiada funkcję automatycznego ustawiania ostrości, która w sposób znaczący przyspiesza wykonanie badania. Wideokolposkop posiada także optyczny układ redukcji odblasków, który w znaczącym stopniu niweluje odblaski powstałe od śluzu, wziernika, czy innych powierzchni odbijających światło emitowane przez urządzenie. W razie potrzeby obraz może zostać zatrzymany w pamięci wideokolposkopu i zaprezentowany pacjentce w celu wyjaśnienia otrzymanego wyniku badania.
Funkcje wideokolposkopu:
- Idealny obraz dzięki zastosowaniu kamery i monitora Full HD 1920x1080, monitor 22”.
- Oświetlacz ledowy, światło białe zimne, luminancja 50 cd, regulacja natężenia oświetlenia.
- Precyzyjne, automatyczne ustawienie obrazu, skraca czas badania.
- Płynna regulacja powiększanie (zoom) od 4x do 30x.
- Posiada szeroki zakres pola widzenia (5 mm do 150 mm).
- Głowica powinna znajdować się w odległości od 50 mm do 340 mm od badanego obiektu co pozwala na swobodną pracę narzędziami.
- Cyfrowy filtr negatywowy i bezczerwienny oraz filtr redukcji odblasków.
- Posiada funkcję szacowania wielkości obiektów podczas badania.
- Posiada funkcję zatrzymania obrazu na monitorze co znacznie ułatwia omówienie zmian z pacjentką.
- Statyw: ergonomiczny, stabilny, podstawa jezdna, kółka z blokadą.
Wyposażenie dodatkowe:
- program IRIS Ginekologia lub program miniIRIS
- komputer z monitorem LCD lub notebook
- karta wideo
- drukarka
Zakres powiększeń (krotność):
4 - 30;
Zakres odległości roboczej (mm):
50 - 340;
Zakres pola widzenia (mm):
5 - 150;
Funkcja zatrzymania obrazu (tak/nie):
Tak
Redukcja odblasków (tak/nie):
Tak
Filtry (negatywowy/zielony):
bezczerwienny
negatywowy
redukcji odblasków
Zintegrowany monitor (tak/nie):
Tak
