MES Lungtest Mobile

Lungtest Mobile

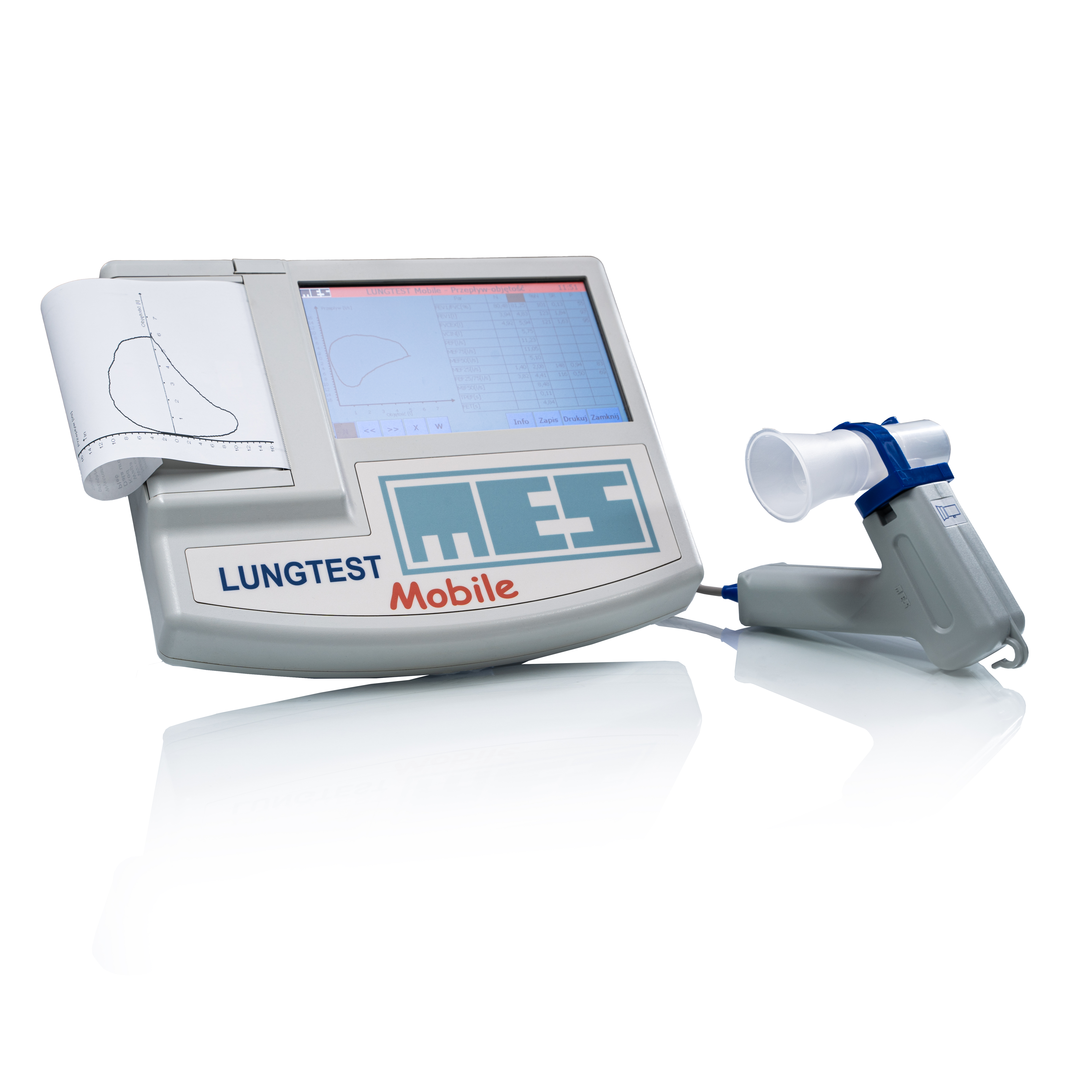

Lungtest Mobile jest małym, przenośnym spirometrem diagnostycznym. Obsługa spirometru oparta jest o duży kolorowy, ciekłokrystaliczny, dotykowy wyświetlacz dużej rozdzielczości i szerokim kącie widzenia. Edycję wyników zapewnia wbudowana szybka drukarka termiczna. Prawidłowe wykonywanie badań i opracowywanie wyników gwarantuje wbudowany precyzyjny moduł pomiarowy i specjalizowany komputer. Badania są wykonywane przy użyciu opatentowanych wymiennych głowic pneumotachograficznych zabezpieczających pacjentów przed zakażeniami.

Lungtest Mobile jest prosty w użyciu i łatwy w eksploatacji. Wysoka dokładność pomiaru i zaawansowane technologicznie oprogramowanie pozwala na wykonywanie badania spirometrii spoczynkowej i krzywej przepływ-objętość. Zaimplementowany w spirometrze algorytm pełnej kontroli prawidłowości i jakości wykonania badania, zgodny ze standardem ATS/ERS, umożliwia przeprowadzenie bezbłędnej interpretacji wyników badań w oparciu o specjalizowany system diagnostyczny.

Zcyfrowana głowica pneumotachograficzna i rezygnacja z przewodów powietrznych.

Wprowadziliśmy bardzo istotną zmianę w konstrukcji naszych urządzeń, która pozwoliła na rezygnację z przewodów powietrznych, doprowadzających sygnały różnicy ciśnień z króćców pomiarowych, naszej sprawdzonej przez lata głowicy pneumotachograficznej MES DV40, do czujnika umieszczonego w obudowie urządzenia. Opracowaliśmy i zarejestrowaliśmy w Urzędzie Patentowym RP wynalazek, którego istotą jest umieszczenie czujników ciśnienia wraz z przetwornikami cyfrowymi, bezpośredni przy głowicy pneumotachogreaficznej i przesyłanie kablem, sygnału mierzonego  przepływu w postaci cyfrowej, do głównego urządzenia. Możemy teraz powiedzieć, że dysponujemy cyfrową głowicą pneumotachograficzną.

Innowacyjność i nowoczesne rozwiązania w urządzeniu LUNGTEST Mobile

1/Opracowana i opatentowana przez MES głowica MES DV40 do pomiaru przepływu

2/Opracowane i opatentowane przez MES przyłącze głowicy MES DV40, do pomiaru przepływu powietrza, umożliwiające szybą i łatwą wymianę jej wymianę.

3/Opracowana i zgłoszona w Urzędzie Patentowym RP cyfryzacja głowicy MES DV40

Podstawowe zalety i możliwości spirometru Lungtest Mobile:

- wymienna głowica pneumotachograficzna, bez filtra antybakteryjnego, całkowicie zabezpieczająca pacjenta przed zakażeniem w trakcie badania

- możliwość przyłączenia kompatybilnych  jednorazowych filtrów antybakteryjnych /antywirusowych, całkowicie zabezpieczają badanego pacjenta oraz personel obsługujący spirometr przed zakażeniem dróg oddechowych

- układ pomiaru przepływu z cyfrowym przetwornikiem przepływu, bez przewodów powietrznych

- automatyczna kontrola prawidłowości wykonania badania, zgodna ze standardem ATS/ERS, z dodatkowym komentarzem

- automatyczna klasyfikacja jakości wykonania badania w skali A-F

- automatyczna ocena próby rozkurczowej zgodna z zaleceniami ERS

- możliwość włączenia automatycznego systemu diagnostycznego

- możliwość prezentacji spirometrii spoczynkowej i krzywej przepływ objętość

- porównanie wyników badań z wartościami należnymi

- możliwość graficznej i liczbowej prezentacji porównania wyników maksymalnie 30 zarejestrowanych badań

- kolorowy dotykowy ekran wysokiej rozdzielczości

- obsługa za pomocą palca w oparciu o interfejs ekranowy z dużymi ikonami

- bardzo szybka i cicha drukarka termiczna

- możliwość podłączenia zewnętrznej drukarki

- szybka baza danych obejmująca wyniki badań dla 1000 pacjentów

- obliczanie odchyleń standardowych i percentyli wartości należnych

- możliwość eksportu wyników badań i krzywych do programów zewnętrznych

- możliwość samodzielnej kontroli kalibracji spirometru przy użyciu pompy o objętości 3 l

- ergonomiczny uchwyt głowicy pneumotachograficznej

- mała waga- dwa porty USB

Badania wykonywane przez spirometr:

Spirometria:

VC, IC, ERV, TV, BF

Krzywa przepływ-objętość:

FEV 1, FVC EX, PEF, MEF 75, MEF 50, MEF 25, FEF25/75, TPEF, FET, MIF 50, BEV, FEV1/VCmax, VC IN, FEV6, FEV3, PIF, FIV1, VCmax, FEV0.5, FEV0.2-1.2, MEF50%FVCex, FEV1%VC, FEV1%FEV3, FEV1%FEV6, BEV%FVCex,

Maksymalna dowolna wentylacja minutowa:

MVV, BF, BR

Badanie po podaniu leku

W przypadku wykonania pacjentowi powtórnego badania po podaniu leku wyniki drugiego badania są podawane w odniesieniu do wyników badania wykonanego przed podaniem leku. Każde badanie wstępne otrzymuje oznaczenie PRE a badanie po leku jest oznaczane POST w celu ułatwienia interpretacji zarejestrowanych wyników.

Dane pacjenta

Spirometr pozwala na wprowadzanie następujących danych pacjenta:

imię, nazwisko, kod pacjenta, data urodzenia, wzrost, waga, płeć.

Baza danych

Spirometry Lungtest Mobile wyposażone są w bazę danych umożliwiającą archiwizację kilku tysięcy badań, wyszukiwanie oraz opracowywanie wyników wykonanych badań oraz eksport wyników badań do programów zewnętrznych (opcja).

Wartości należne

Spirometr Lungtest Mobile daje Użytkownikowi możliwość wyboru zestawu wartości należnych, dla parametrów spirometrycznych, z pośród  6 autorów ( ERS, GLI, NHANES III, Kuster, Falaschetti i inni). Oprogramowanie zapewnia porównywanie wyników wartościami należnymi, obliczanie wartości liczby odchyleń standardowych i percentyli.

Wydruki

Spirometr umożliwia wydruki wyników i porównań wyników na wewnętrznej drukarce termicznej oraz na zewnętrznej drukarce  jednobarwnej.

Opcje dodatkowe

Moduł automatycznego pomiaru warunków otoczenia do automatycznej korekcji ATP/BTPS.

Eksport wyników badań do programów zewnętrznych.

Parametry techniczne:

Głowica pneumotachograficzna                        typ  MES DV 40

Przestrzeń martwa                                           38 ml

Opór dla przepływu                                         <0,9 cmH2O/l/s dla 14l/s

Zakres przepływu                                            +/- 20 l/s

Dokładność pomiaru przepływu                        < 2 %

Rozdzielczość pomiaru przepływu                   1 ml/s

Zakres objętości                                              +/_10 l

Dokładność pomiaru objętości                          < 2 %

Rozdzielczość pomiaru objętości                      10 ml

Ekran dotykowy                                              LCD     800x480, przekątna 7”

Wewnętrzna drukarka termiczna                                  szerokość papieru 112 mm

Porty zewnętrzne                                             2 x USB

Wymiary                                                        220x250x52mm

Waga                                                              0,9  kg

Zasilanie                                                         230 V ±10%, 50 Hz, 20 VA

Wbudowany akumulator (opcja)

Zalety głowicy pneumotachograficznej z cyfrowym przetwornikiem (patenty: nr 173767 and 230143)

- przesyłanie kablem sygnału mierzonego przepływu w postaci cyfrowej

- nie wymaga cechowania przed badaniem

- nie zmienia parametrów w czasie badania

- absolutnie powtarzalne parametry

- wysoka czułość i rozdzielczość

- mała przestrzeń martwa

- małe opory przepływu

- szybka i łatwa wymiana

- łatwa sterylizacja w całości

- bez elementów ruchomych

- bez układu grzania

- niewrażliwa na zawilgocenie

- żywotność 10 tys. badań

- możliwość przyłączenia kompatybilnych  jednorazowych filtrów antybakteryjnych /antywirusowych, całkowicie zabezpieczają badanego pacjenta  oraz personel obsługujący spirometr przed zakażeniem dróg oddechowych
