MES VO2max Finder

Ergospirometr VO2max Finder

Ergospirometr VO2ma Finder, skonstruowany w MES, jest  nowym wykonanym w najwyższej technologii urządzeniem medycznym przeznaczonym do  kompleksowych badań  wysiłkowych  układu oddechowego i krążenia, prowadzonych w warunkach laboratoryjnych.

Ergospirometr VO2ma Finder przewyższa wymagania dokładności określone w standardach towarzystw: American Thoracic Society and  European Respiratory Society

Zcyfrowana głowica pneumotachograficzna i rezygnacja z przewodów powietrznych.

Wprowadziliśmy bardzo istotną zmianę w konstrukcji naszych urządzeń, która pozwoliła na rezygnację z przewodów powietrznych, doprowadzających sygnały różnicy ciśnień z króćców pomiarowych, naszej sprawdzonej przez lata głowicy pneumotachograficznej MES DV40, do czujnika umieszczonego w obudowie urządzenia. Opracowaliśmy i zarejestrowaliśmy w Urzędzie Patentowym RP wynalazek, którego istotą jest umieszczenie czujników ciśnienia wraz z przetwornikami cyfrowymi, bezpośredni przy głowicy pneumotachogreaficznej i przesyłanie kablem, sygnału mierzonego  przepływu w postaci cyfrowej, do głównego urządzenia.    Możemy teraz powiedzieć, że dysponujemy cyfrową głowicą pneumotachograficzną, która będzie kluczowym elementem wszystkich naszych nowych urządzeń..

Dziedziny zastosowania ergospirometru VO2max Finder

- wysiłkowe testy kardio-pulmonologiczne

- pulmonologia

- fizjologia wysiłku

- medycyna sportowa

- rehabilitacja kardiologiczna

- medycyna pracy

- intensywny nadzór

- medycyna naturalna i żywienia

Cechy i zalety ergospirometru VO2max Finder:

- układ pomiaru wentylacji z cyfrowym przetwornikiem przepływu, umieszczonym przy głowicy pneumotachograficznej

- wyeliminowane przewody powietrzne w torze pomiaru wentylacji  i sygnał cyfrowy  transmitowany kablem do urządzenia

- zapewnienie bezpłatnych upgrade w okresie gwarancji i po jej zakończeniu

- badanie metodą oddech po oddechu

- lekka, niskooporowa głowica pneumotachograficzna bez elementów ruchomych

- czujniki analizatorów gazowych z nielimitowanym czasem pracy

- automatyczna dwupunktowa kalibracja analizatorów gazowych

- automatyczny system pomiaru warunków otoczenia

- prezentacja w czasie rzeczywistym mierzonych wartości w formie liczb i wykresów wcześniej zdefiniowanych lub we własnym formacie użytkownika

- ciągła rejestracja w czasie rzeczywistym przebiegów zmian objętości i przepływu oddechowych, stężenia O2 i CO2 w gazie wydechowym

- prezentacja krzywej wysiłkowej przepływ-objętość

- automatyczne lub manualne wyznaczanie progów aerobowego i anaerobowego

- automatyczne lub manualne wyznaczanie progu RCP

- standardowe i definiowane przez użytkownika protokoły testów wysiłkowych

- prezentacja mierzonych wielkości na tle wartości norm

- możliwość definiowania własnych parametrów i wprowadzania wzorów na wartości należne

- wyznaczanie VO2max

- wyznaczanie wartości O2 kinetics, długu i debetu O2 oraz wartości stałej czasowej

- obliczanie parametrów cardiac output wg algorytmu Wassermana

- alternatywny sposób pomiaru tętna w systemie bezprzewodowym (POLAR, BMI) lub z 12 odprowadzeń  EKG

- możliwość edycji i redagowania własnych form wydruku raportu badania

- gotowe do wydruku zdefiniowane raporty

- 9-io panelowy raport wg Wassermana

- podsumowujący raport CPET z danymi dla prostej i łatwej interpretacji

- zaawansowany system analizy danych z algorytmem diagnozy

- możliwość transmisji raportu badania do standardowych programów statystycznych

- oprogramowanie zgodne z Microsoft Windows

- duża liczba dostępnych dodatkowy opcji pomiarowych (rzut minutowy serca metodą nieinwazyjną, dyfuzja, próby prowokacyjnych metodą wziewną, próba prowokacyjna z zimnym powietrzem, pulsoksymetria, ocena oksydacji substratów energetycznych  itp.)

- automatyczne sterowanie bieżniami ruchomymi lub ergometrami rowerowymi

- szeroki wybór sterowanych bieżni ruchomych i ergometrów rowerowych

- łatwy transport systemu zamontowanego na wózku

- niskie koszty i łatwy serwis

Najwyższy poziom technologii z unikalną głowicą pomiarową gwarantują dokładność i niezawodność

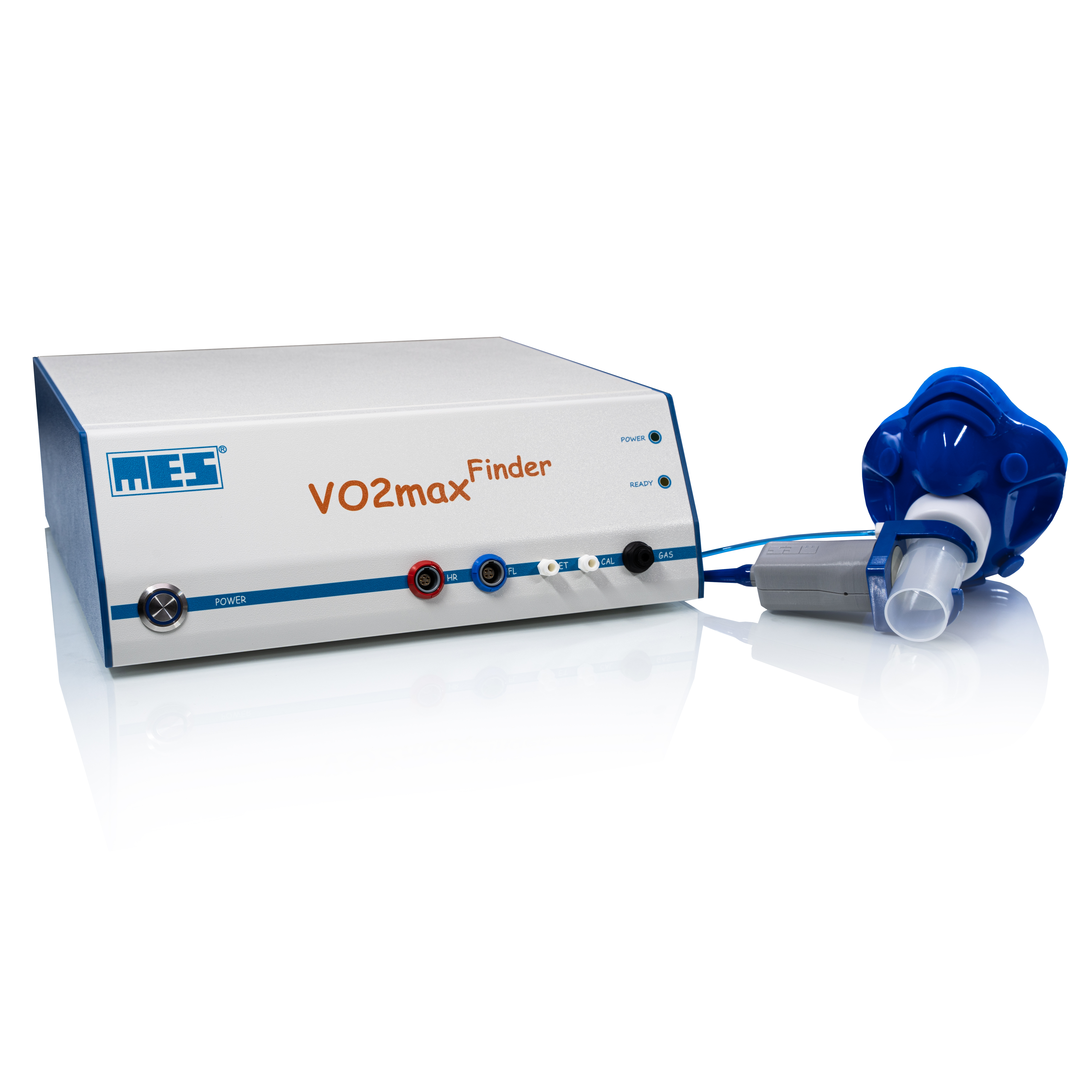

Ergospirometr  VO2max Finder jest urządzeniem kompaktowym o zwartej, nowoczesnej i estetycznie wykonanej z tworzywa obudowie, łatwo instalowanym na dowolnym wózku lub biurku. Umiejscowienie wszystkich króćców, elementów połączeniowych i wyłącznika sieciowego z przodu obudowy, zapewnia personelowi obsługującemu łatwy dostęp i kontrolę nad urządzeniem.  Układ pomiarowy ergospirometru VO2max Finder  został skonstruowany w oparciu o głowicę pneumotachograficzną będącą patentem MES oraz szybkie analizatory dwutlenku węgla i tlenu pozwalające na pomiary metodą oddech po oddechu, z analizą każdej fazy wydechowej.

Dzięki zastosowaniu nowoczesnej głowicy pneumotachograficznej układ pomiarowy nie wymaga stosowania zaworu wdechowo-wydechowego ani żadnych połączeń typu rura karbowana. Zapewnia to pełny komfort podczas testu, ponieważ osoba badana oddycha w warunkach naturalnych, bez dodatkowych oporów dla przepływu powietrza. Wbudowany moduł badań spirometrycznych z unikalnym oprogramowaniem zapewniającym kontrolę wiarygodności wykonanego badania, zgodnie z zaleceniami ERS, zapewnia wyznaczanie wielkości FEV1, MEF50, VC, na bazie których określane są w sposób automatyczny normy wielkości HR, VO2, VE mierzonych w badaniu wysiłkowym.\

Ergospirometr VO2max Finder umożliwia ciągłą rejestrację w funkcji czasu następujących sygnałów: objętość oddechowa, przepływ oddechowy, stężenia O2 i CO2 w gazie wydychanym oraz 1-12 odprowadzeń EKG. System zawsze archiwizuje pełny przebieg badania tak, aby można było odtworzyć każdy wydech.

Sposób prezentacji przebiegu podczas jego trwania oraz wydruk przebiegu zmian mierzonych i obliczanych wielkości jest definiowany przez obsługę.

Zakres standardowego oprogramowania:

- badanie wysiłkowe układu oddechowego

mierzone wielkości t, VE, BF, TV(VT), FeO2, FeCO2, FetCO2, FetO2, VO2, VCO2, RER(RQ), VO2/kg, VO2/kg/HR, VD/VT, VE/VO2(EQO2), VE/VCO2(EQCO2), HR, TI, TE, MET, TTOT, TI/TE, TI/TTOT, WATT(Work), PEF, PIF, PEO2, PECO2, BR, VET, SUM, TV/TE, parametry długu tlenowego, O2 kinetics (T0,5VO2peak, τ63%ΔVO2), kalorymetria pośrednia

- cardiac output:  parametry (C(a-v)O2, CO, SV, HI, SVI, CI), obliczane podczas narastającego wysiłku (wg algorytmu Wassermana),

Potężny system ocen i interpretacji z generatorem raportów

- 9-io panelowy raport wg Wassermana

- podsumowujący raport CPET z danymi dla prostej i łatwej interpretacji

- zdefiniowane typy raportów producenta oraz własne użytkownika

Możliwość rozbudowy o dodatkowe opcje:

- pełny zakres badania spirometrycznego spełniającego zalecenia ERS/ATS, z pełną kontrolą jakości i poprawności przeprowadzonego badania.

Spirometria spoczynkowa:

VC, IC, ERV, TV, IRV, MV, BF

Krzywa przepływ-objętość:

FEV0.5, FEV0.75, FEV1, FEV2, FEV3, FEV6, FVC EX, PEF, MEF75, MEF50, MEF25, MEF@FRC, FEF75/85, FEF25/75, FEF 0.2-1.2, VPEF, TPEF, FET, TPEF%FET, MEF50% FVC EX, FEV1% FVC EX, FEV1% VC, FEV1/PEF, VCmax, FEV1% VCmax, FEV1% FEV3, FEV1% FEV6, BEV, BEV%FVCex, TC25/50, MTT, AEX, FVC IN, FIV1, PIF, MIF50, FIT, TPIF, VPIF, TPIF%FIT, FEV1% FVC IN, MEF50/MIF50, PEF/PIF, FEV1/FIV1, FET%FIT, TTOT.

Maksymalna dowolna wentylacja minutowa:

MVV, BF, BR

- badanie wysiłkowe układu krążenia w oparciu o system bezprzewodowej rejestracji tętna oraz systemy przewodowe lub bezprzewodowe z rejestracją 12 odprowadzeń EKG

- rzut minutowy serca metodą nieinwazyjną(Metoda Fick’a)

- moduł do pomiaru dyfuzji metodą Single Breath

- przystawka do prowadzenia prób prowokacyjnych metodą wziewną

- przystawka do podawania mieszanki powietrza o podwyższonej zawartości dwutlenku

   węgla, z kontrolowaną wartością chwilowej wentylacji minutowej

- pulsoksymetria

- ocena oksydacji substratów energetycznych

- pomiar ciśnienia skurczowego i rozkurczowego.

Dane techniczne modułu pomiarowego ergospirometru VO2max Finder

Pomiar przepływu i objętości:

- głowica pomiarowa:                                      MES typ DV40 (lub DV40e )

- przestrzeń martwa:                                        38 ml (20ml)

- zakres przepływu:                                         ± 20 l/s)

- rozdzielczość  przepływu:                              1ml/s

- rozdzielczość użytkowa przepływu:               10 ml/s

- zakres pomiaru objętości:                              0 +/- 10 l (0-20 l)

- rozdzielczość użytkowa objętości:                  10 ml

- dokładność pomiaru:                                     < 2%

- opór głowicy pomiarowej:                             < 0,9 cmH2O/l/s (przy przepływie 14 l/s)

- zakres mierzonej wentylacji:                          300 l

Analizator tlenu:                                           laserowy

- zakres pomiaru:                                            0-25%(0 - 100%)

- czas odpowiedzi:                                           t90 < 100ms

- dokładność:                                                  +/-0,02%

- rozdzielczość:                                               0.01%

Analizator dwutlenku węgla:                         NDIR (absorbcja podczerwieni)

- zakres pomiaru:                                            0 - 10%(0-15%)

- czas odpowiedzi:                                           t90 < 100ms

- dokładność:                                                  +/-0,01%

- rozdzielczość:                                               0,01%

Dane ogólne

Zasilanie                                                         230V, 50Hz

Pobór moc                                                      40VA

Wymiary                                                        300 x 300 x 100 mm

Ciężar                                                             2,9 kg

Standardowa dostawa obejmuje:

moduł pomiarowy, uchwyt głowicy pneumotachograficznej z kablem i cyfrowym przetwornikiem  przepływu, pompa 3l do cechowania objętości, butla z gazem do cechowania CO₂/O₂ reduktor do butli z gazem kalibracyjnym, głowice pneumotachograficzne do pomiaru wentylacji minutowej (10 szt.), maska duża z adapterem i czepkiem, maska średnia z adapterem i czepkiem, maska mała z adapterem i czepkiem, zestaw komputerowy z drukarką, oprogramowanie ergospirometru, instrukcja obsługi.

Wózek (opcja nie jest zawarta cenie ofertowej)
