Pro-Project Pro-DigiMAM

Fantom Pro-Digi MAM

Fantom do testowania parametrów technicznych cyfrowych i ucyfrowionych aparatów mammograficznych zgodnie z Europejskimi wytycznymi odnośnie Zapewniania Jakości w mammografii (“European Guidelines for Quality Assurance in Mammography Screening”), rozporządzeniem Ministra Zdrowia, polską normą PN-EN 61223-3-2 oraz wymaganiami NFZ:

• gęstość optyczna w punkcie referencyjnym
• rozdzielczość przestrzenna
• dynamiczny kontrast obrazu
• progowy kontrast obrazu
• rozmiar efektywnego pola promieniowania
• Automatyczna Kontrola Ekspozycji
• CNR, SNR
• MTF (opcja)
• ghost (opcja)
• włókna (opcja)
• artefakty (opcja)
• zniekształcenia geometryczne (opcja)
• kontrast dynamiczny (zlote dyski) (opcja)

Fantom pozwala spełnić wymagania Prezesa Narodowego Funduszu Zdrowia.

Dane techniczne:

• wymiary fantomu: 180x240mm lub 240x300mm

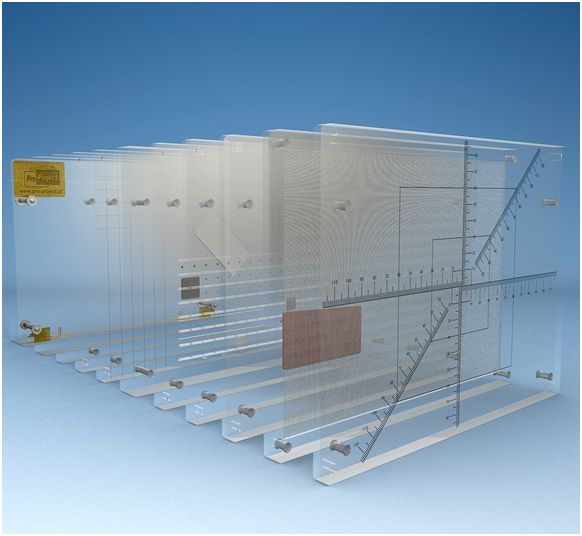

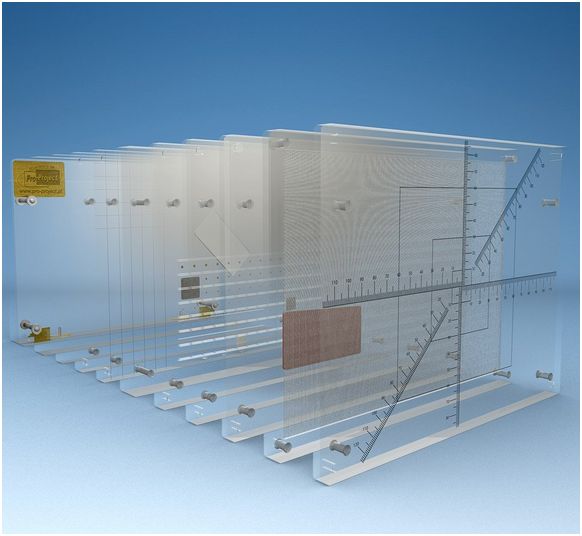

• konstrukcja modułowa

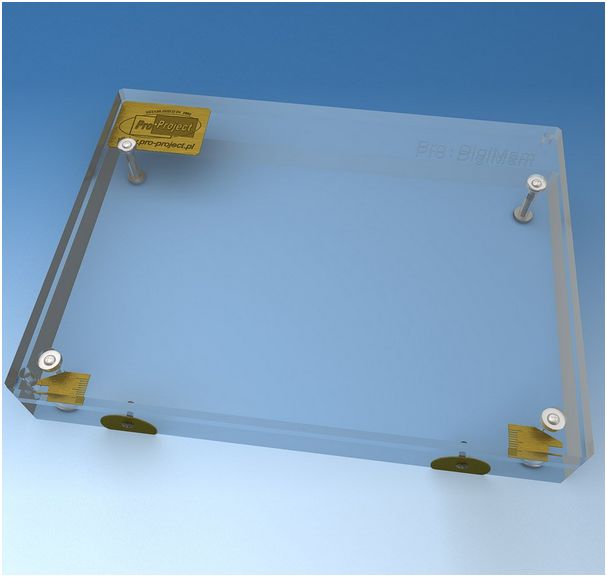

• moduł główny o grubości 35mm ze znacznikami odległości pola promieniowania rentgenowskiego od brzegu fantomu

Zestaw zawiera:

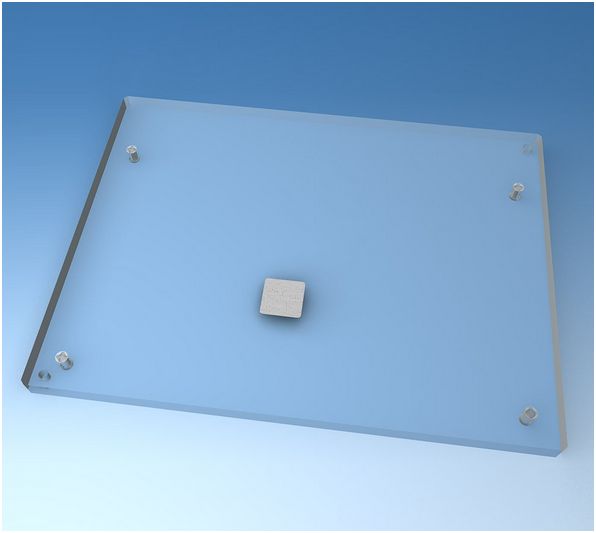

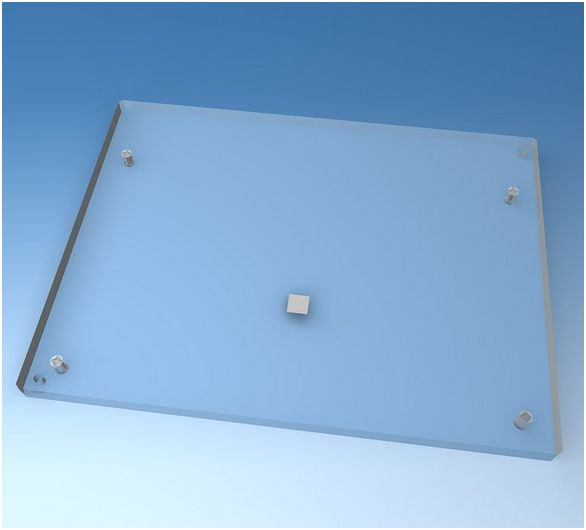

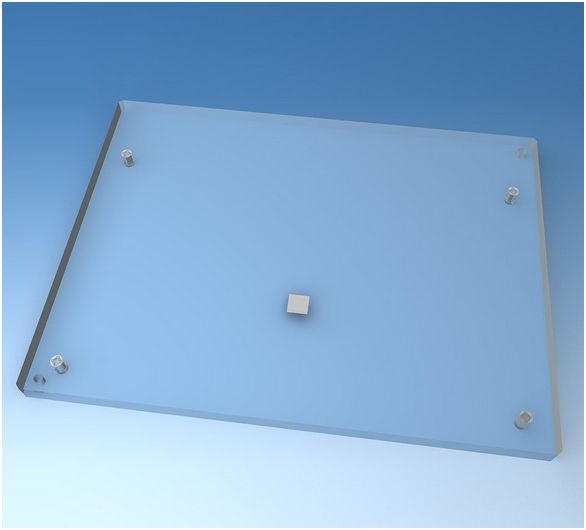

1. moduł o grubości 10mm  z obiektem aluminiowym obiektem o wymiarach 20 x 20 x 0,2 mm

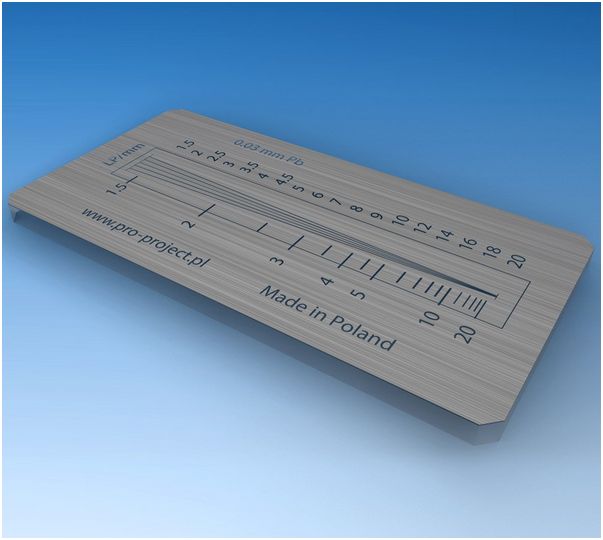

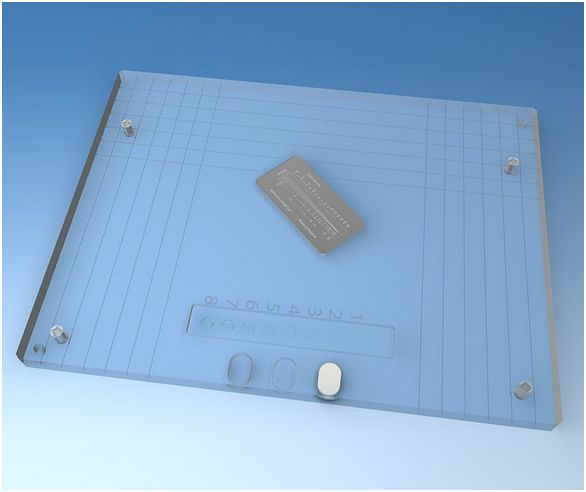

2. moduł o grubości 10mm zawierający: a) wzór do oceny rozdzielczości wysoko-kontrastowej w zakresie od 5,0 do 20,0 PL/mm ustawiony pod kątem 45 stopni; b) wzór do oceny kontrastu (trzy obiekty o różnym kontraście); c) 8 obiektów niskiego kontrastu (otwory o średnicy 5,5mm); d)wzór do oceny efektywnego pola promieniowania

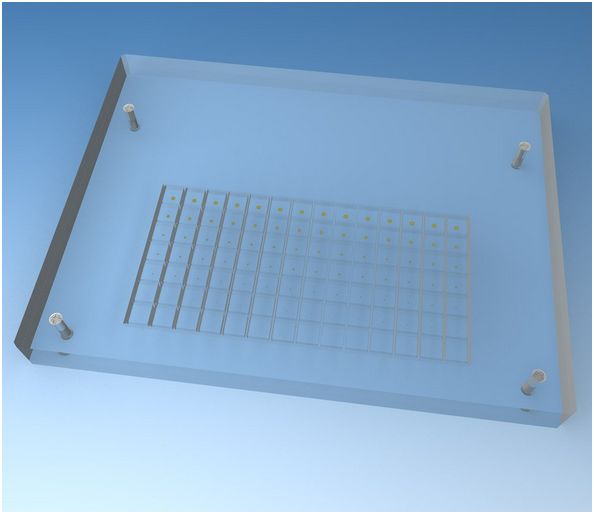

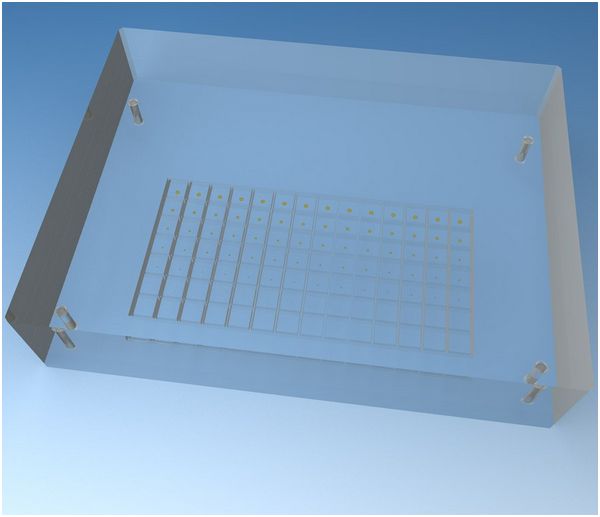

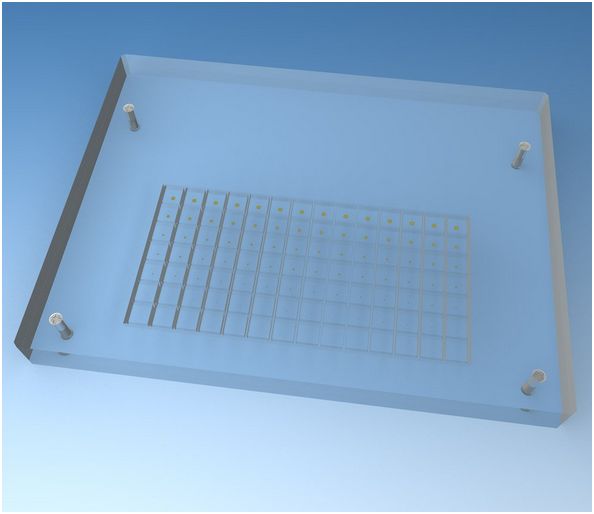

3. moduł o grubości 20mm zawierający (na głębokości 10mm) dyski ze złota (99,9%) umieszczone w macierzy 7x14 (średnica x grubość). Dyski obejmują następujące  średnice: 0,1; 0,25; 0,5; 0,75; 1,0; 1,5; 2,0mm, oraz 14 grubości złota. Dokładność wykonania grubości dysków: 1nm (0,001µm), średnic: 0,001mm (1 µm) (opcja, sprzedawana również samodzielnie)
4. moduł o grubości 10mm z obiektem aluminiowym obiektem o wymiarach 10 x 10 x 0,1 mm (ghost) (opcja)

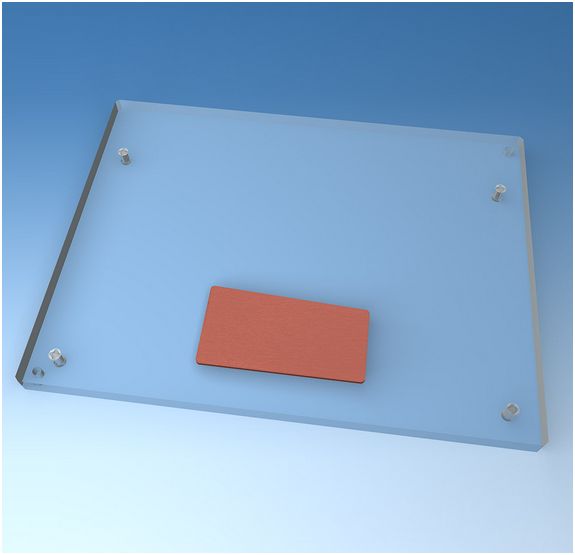

5. moduł o grubości 10mm zawierający prostą krawędź o dokładności ± 2µm o kącie 3° (opcja)

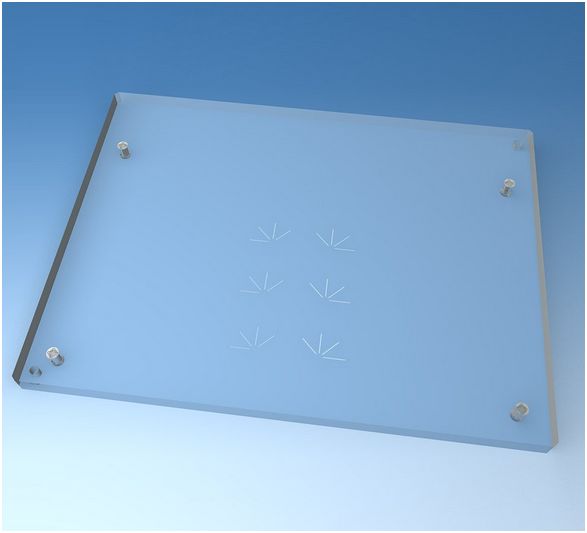

6. moduł o grubości 10mm zawierający 6 grup wielokierunkowych włókien o średnicy od 0,4mm do 0,2mm (opcja)

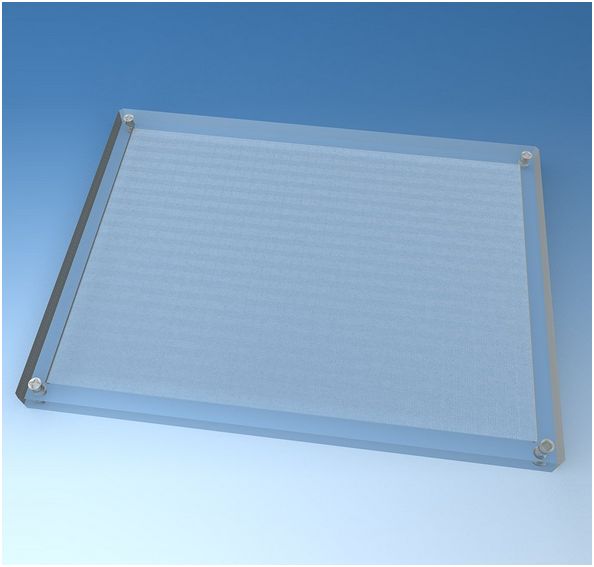

7. moduł o grubości 10mm zawierający siatkę do oceny artefaktów (opcja)

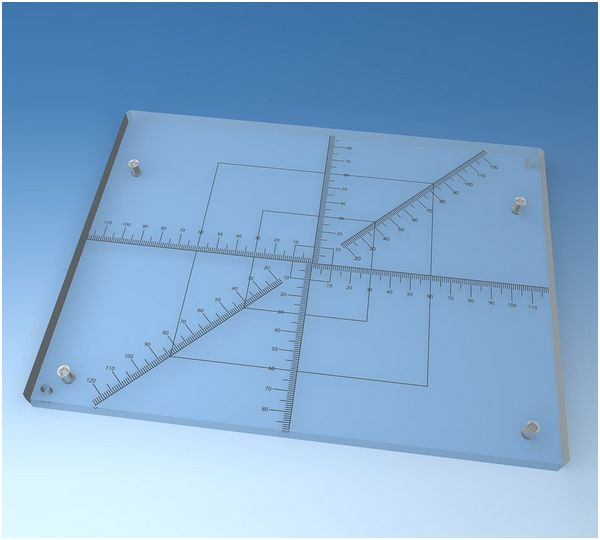

8. moduł o grubości 10mm zawierający siatkę ze skalą do oceny geometrii (opcja)
9. dodatkowa jednorodna płyta PMMA o grubości 20mm
10. dodatkowa jednorodna płyta PMMA o grubości 10mm
11. obszar do testów AEC
12. pole do oceny gęstości optycznej/luminancji

Pozostałe cechy:

• fantom jest zgodny z:
  • polską normą PN-EN 61223-3-2
  • międzynarodową normą IEC 61223-3-2
  • European Guidelines for Quality Assurance in Mammography Screening
• fantom posiada certyfikat CE
• do fantomu dołączona jest dokładna instrukcja oraz formularze pozwalające samodzielnie wykonać każdy test, ocenić i zapisać jego wyniki
