Pro-Project Pro-NM Performance ECT

Pro-NM Performance ECT

Fantom do oceny działania systemów NM: rutynowe testy kontroli jakości oraz rozszerzone testy akceptacyjne. Może być używany do oceny: wielkości piksela, liniowości przestrzennej, szumu RMS, współczynnika sygnału do szumu (SNR), grubości warstwy, jednorodności, rozdzielczości przestrzennej, PSF, weryfikacji ustawienia warstwy, inkrementacji warstwy, dokładności, środka obrotu, weryfikacji, czułości objętości oraz czułości nisko-kontrastowej.

Dane techniczne (mogą być dostosowane do potrzeb klienta):

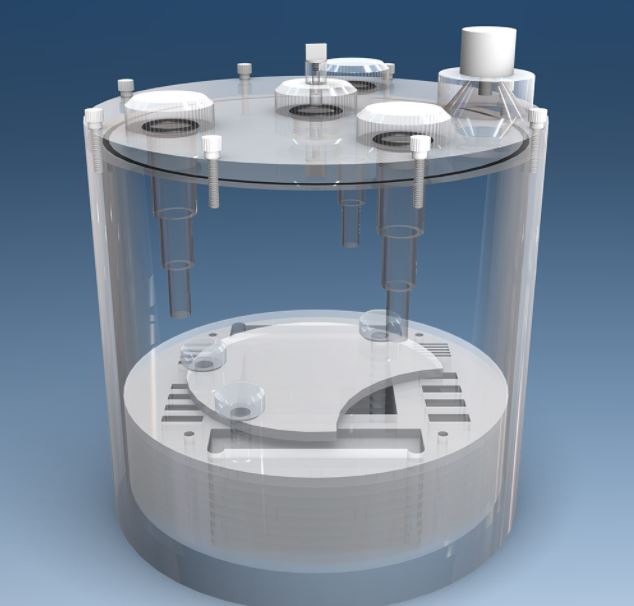

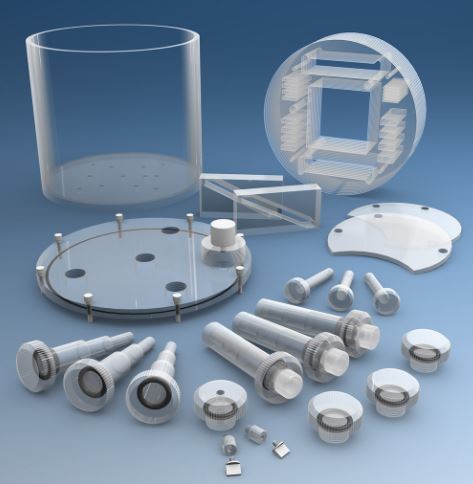

• główny cylinder:
  – wewnętrzna średnica cylindra: 206mm
  – wewnętrzna wysokość cylindra: 186mm
  – grubość ścianki cylindra: 7mm

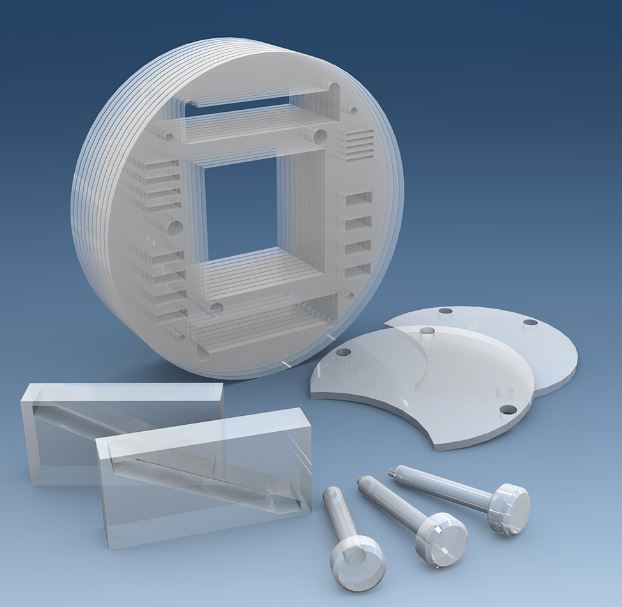

• główna wkładka (grubość warstwy, wielkość piksela oraz rozdzielczość wysokokontrastowa):
  – średnica zewnętrzna 200mm
  – pusty kwadrat 80x80mm
  – składa się z 10 dysków 5mm, grubości 2 dystansów oraz 3 śrub mocujących
  – zawiera jedną parę kanałów grubości 20 x 10mm, tworzącą dwie gorące rampy, których tangens kąta nachylenia równa się 0.5
  – zawiera cztery gorące otwory o średnicy 5mm, które są umieszczone w rogach kwadratu 120x120mm
  – zawiera cztery grupy gorących i zimnych wzorników rozdzielczości, o grubości 2, 4, 6 oraz 8mm, odpowiadających 2.5, 1.25, 0.83 oraz 0.625 LP/cm

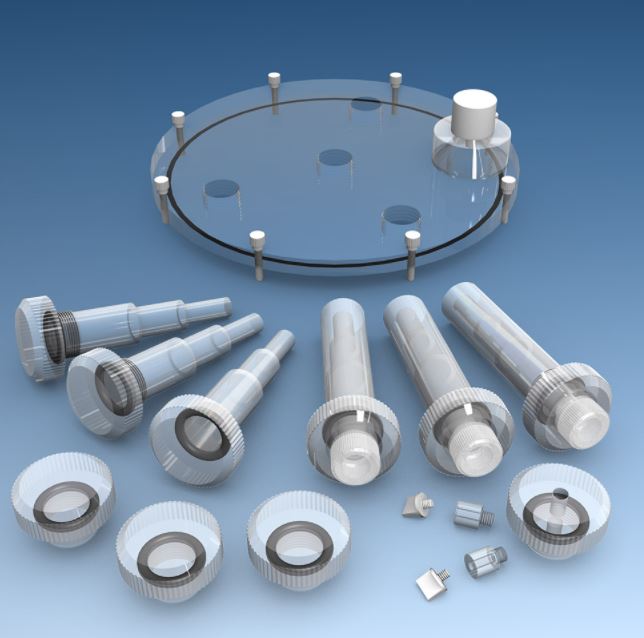

• wkładka źródła punktowego (PSF):
  – zatyczka uszczelniająca może być umieszczona w środku lub przy otworach na obwodzie
  – śruba ze źródłem zawiera zagłębienie (Ø 3 x 5mm), które może być wypełnione odpowiednim roztworem
  – śruba ze źródłem może być zamocowana na zewnątrz lub wewnątrz fantomu (dla pomiarów w powietrzu lub rozproszonym)
• wkładki nisko-kontrastowe:
  – mogą być włożone do fantomu radialnie 75mm od osi środkowej
  – trzy zimne pręty nisko-kontrastowe składające się z trzech części: o średnicy 10, 15 i 20mm oraz długości 40mm
  – trzy opcjonalne gorące pręty nisko-kontrastowe składające się z trzech części: o średnicy 10, 15 i 20mm oraz długości 40mm, które mogą być napełniane  z zewnątrz
• wytrzymała walizka do przenoszenia

Cechy produktu:

• zgodny z:
  – NEMA Standards Publication (NU 1-2001) Performance Measurements of Scintillation Cameras
  – NEMA Standards Publication (NU-1 2007) Gamma Cameras
  – AAPM Report No. 9 - Computer Aided Scintillation Camera Acceptance Testing
  – AAPM Report No. 22 - Rotating Scintillation Camera SPECT Acceptance Testing and Quality Control
  – ACR–SNM (Res. 5 – 2011) technical standard for diagnostic procedures using radiopharmaceuticals
• posiada certyfikat CE
• instrukcja podaje dokładne wskazówki do wykonania każdego testu oraz oceny i zapisu wyników
