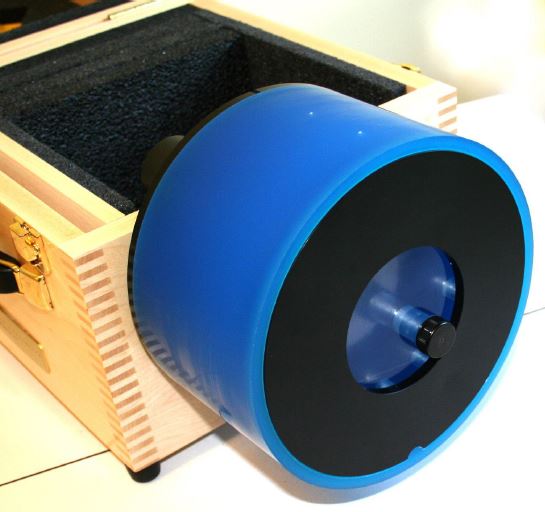

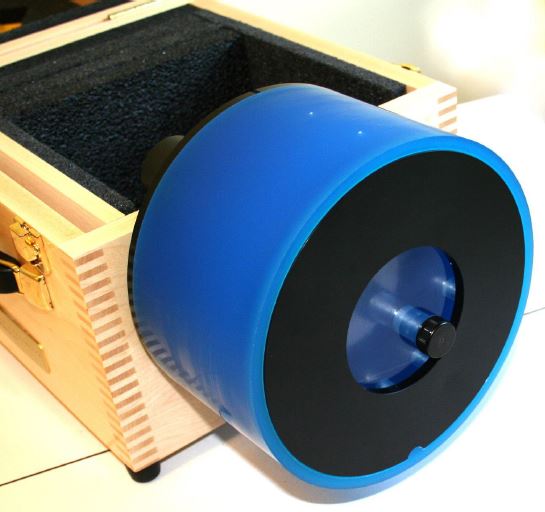

The Phantom Laboratory Catphan 605

Catphan 605

FANTOM DO KONTROLI JAKOŚCI SKANERÓW CT

Catphan® 605 to kompaktowy, niedrogi fantom z podstawowym zestawem testów kontrolnych do pomiaru charakterystyki maksymalnej wydajności wielowarstwowych skanerów tomografii komputerowej. Catphan® 605 ma ulepszone możliwości pomiarowe do precyzyjnego pomiaru cienkich warstw i wyższych rozdzielczości spotykanych w nowoczesnych skanerach.

Do testów podstawowych skanerów CT w Polsce zalecany jest model CATPHAN 605 w połączeniu z fantomem wodnym HCTFW_250_60-cpt Ten zestaw fantomów pozwala wygodnie wykonad wszystkie testy podstawowe CT wymienione w Rozporządzeniu Ministra Zdrowia z dnia 15.11.2015 roku. Obrazy fantomów Catphan 605 i HCTFW_250_60-cpt mogą byd szybko i wygodnie automatycznie analizowane przez program komputerowy CT Auto QALite (QA Benchmark Inc. Ltd).

Catphan® 605 składa się z 2 modułów zamkniętych w 20 cm obudowie.

Moduł jednorodności

Moduł jednorodności obrazu CTP729 o średnicy 20 cm jest wykonany z jednolitego materiału o liczbie CT takiej, aby mieściła się w granicach ±2% (20 H) gęstości wody zgodnie ze standardowymi protokołami skanowania. Zazwyczaj rejestrowane liczby CT mieszczą się w zakresie od 5H do 18H. Ten moduł służy do pomiaru jednorodności przestrzennej, średniej liczby CT i wartości szumu.

Zastosowanie stałego materiału eliminuje wyciek lub ryzyko uszkodzenia w wyniku narażenia na niskie temperatury. Jednolity obraz modułu CTP712 zapewnia spójne wyniki, jest znacznie wygodniejszy w użyciu niż moduły wykorzystujące zbiorniki wypełnione wodą i eliminuje różnice wynikające z różnych źródeł wody. Wysoka jednorodnośd w kierunkach promieniowym i osiowym tego materiału stałego czyni go idealnym substytutem dla wody. Został dokładnie przetestowany na szerokiej gamie zmiennych w płaszczyznach X, Y i Z i okazał się stabilny we wszystkich aplikacjach.

Moduł geometrii przekroju i sensytometrii

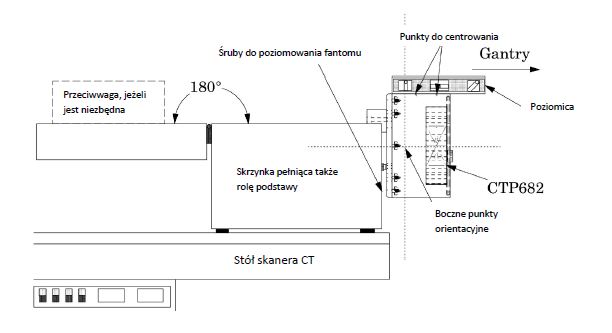

Moduł CTP682 zawiera trzy zestawy ramp o przeciwnych nachyleniachgeometrii przekroju. Przeciwlegle pochylone pod kątem 23 stopni rampy służą do pomiaru geometrii skanu warstwy, weryfikacji położenia fantomu i sprawdzenia systemu pozycjonowania pacjenta oraz skoku stołu skanera. Ostry kąt 23 stopni pozwala na dokładniejszy pomiar grubości warstwy niż powszechnie stosowane rampy z kątem 45 stopni. Gruba rampa o wymiarze 38 mm w osi Z wykorzystuje kulki średnicy 0,28 mm ustawione co 1 mm w osi Z, zaśi mniejsze rampy wykorzystują kulki średnicy 0,18 mm ustawione co 0,25 mm. Jeden z zestawów ramp zawiera cienkie druty średnicy 0,15 mm, aby umożliwid dokładny pomiar cienkich warstw 1 i 2 mm bez tworzenia smug. Kąt gantry (do 10 stopni) można określid na podstawie stosunku długości ramp, unikając w ten sposób błędnych pomiarów.
