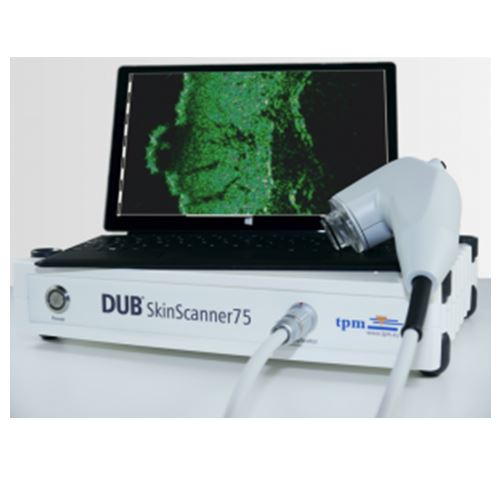

tpm DUB SkinScanner75

DUB SkinScanner75

Wysokiej częstotliwości i wysokiej rozdzielczości USG skóry

DUB SkinScanner to systemy ultrasonograficzne do diagnostyki chrakteryzujące się wysoką częstotliwością i wysoką rozdzielczością. Są wykorzystywane między innymi w dermatologii, kosmetologii, przemyśle farmaceutycznym, oraz w badaniach klinicznych. Dostępne modele DUB SkinScanner oraz dostępne częstotliwości sprostają każdym wymaganiom pomagając w nie inwazyjnej analizie skóry.

Najwyższej jakości urządzenie do obrazowania skóry kompatybilne z wszystkimi dostępnymi aplikatorami liniowymi.

Główne cechy produktu:

- Maksymalna rozdzielczość osiowa: 21um przy 75MHz

- Maksymalna penetracja skóry: 16mm

- Szerokość skanowanej powierzchni: 12,8 mm (33um)

- Posiada certyfikat medyczny

- Komunikacja z komputerem: USB 2.0/3.0

- Oprogramowanie DUB SkinScanner kompatybilny z systemem operacyjnym Windows 7 oraz 8.1

- Sposoby prezentacji: B-scan, RF-mode, A-Scan, Sum-A, ScanLoop (2000)

- Możliwość zastosowania filtra Hilberta

- 7 kolorów skali

- Narzędzia pomiarowe: długość, powierzchnia, gęstość, szerokość, głębokość, ROI, prostokątne pola pomiarowe

- Automatyczny pomiar grubości skóry

- Automatyczny pomiar grubości naskórka (przy zastosowaniu aplikatora powyżej 50MHz)

- Automatyczny pomiar gęstości skóry

- Możliwość personalizacji systemu: Nazwa jednostki, dane lekarza, etc.

Dostępne aplikatory:

- Liniowy (B-scan) 18-22MHz
maksymalna głębokość penetracji/rozdzielczość osiowa: 15 mm / 72 µm

- Liniowy (B-scan) 22-28MHz
maksymalna głębokość penetracji/rozdzielczość osiowa: 10 mm / 57 µm

- Liniowy (B-scan) 33-38MHz
maksymalna głębokość penetracji/rozdzielczość osiowa: 6 mm / 42 µm

- Liniowy (B-scan) 50MHz
maksymalna głębokość penetracji/rozdzielczość osiowa: 4 mm / 31 µm

- Liniowy (B-scan) 75MHz
maksymalna głębokość penetracji/rozdzielczość osiowa: 3 mm / 21 µm

Specyfikacja techniczna:

- Wymiary: 330x270x70mm

- Waga: 3.9kg

- Zasilanie: 90-240V AC

- Częstotliwość: 250MHz

- komunikacja: USB 2.0/3.0

Modele prezentacji obrazu USG

A-scan (prezentacja A)
Pełny obraz USG jest zbudowany z pojedynczych linii . Oprogramowanie DUB SkinScanner umożliwia wyświetlanie obrazu A-scan co pozwala na dokonywanie pomiarów grubości skóry w szybki i prosty sposób.

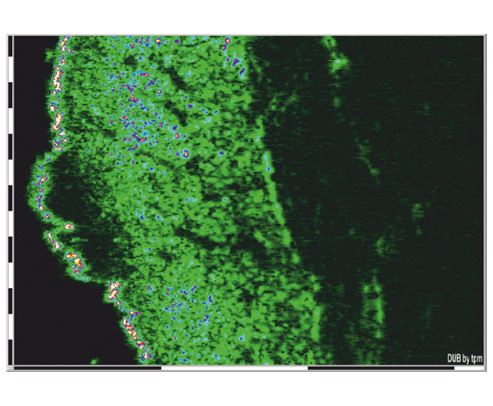

B-scan (prezentacja B)
Obraz jest zbudowany z linii prezentacji A (od 384 do 768 linii). Obraz zostaje przetworzony na jeden z siedmiu kolorów skali w dwóch możliwych transformacjach obrazu (Hilberta oraz podstawowej). To typowa metoda prezentacji w ultrasonografii klinicznej.
