VWR VisiScope ML113 POL / BL113 POL
Te mikroskopy polaryzacyjne z akumulatorem do bardzo długiej pracy na zewnątrz (do 15 godzin) są idealne do celów edukacyjnych.
Główne cechy:
- Energooszczędne oświetlenie LED z regulacją natężenia światła zapewniające stałą czystą białą temperaturę barwową
- Współosiowy mechanizm zgrubny i dokładnego ogniskowania z ogranicznikiem krańcowym, aby zapobiec kontaktowi między obiektywem a próbką
- Regulowane napięcie zgrubnego pokrętła ogniskowania
- Okrągły stolik obrotowy o średnicy 120 mm
- Cele N-plan z leczeniem przeciwgrzybiczym
- Praca bezprzewodowa dzięki akumulatorowi litowo-jonowemu (czas ładowania: 6 godzin)
Informacja o dostawie: Dostarczany gotowy do użycia z okularami, obiektywami, osłoną przeciwpyłową i zewnętrznym zasilaczem z wtyczką UE, Wielkiej Brytanii i USA do ładowania akumulatora Li-Ion. Zawiera również obrotowy polaryzator (rozkładany) i stały analizator (rozkładany).
Modele:
| Model | Typ | Ilość | Numer katalogowy VWR |

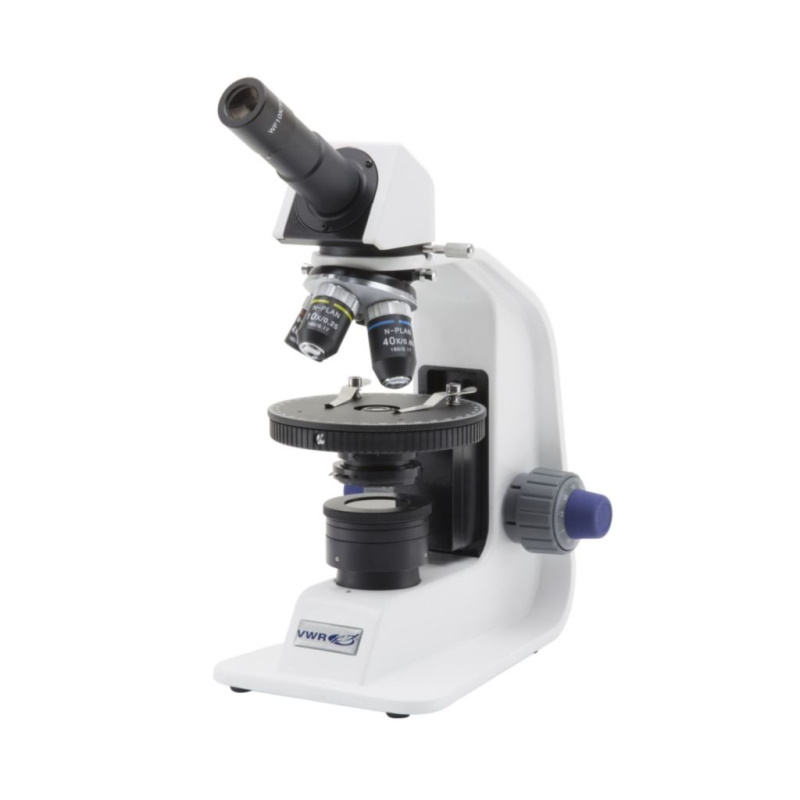

| Polarising microscope | ML113 POL | Monocular | 630-2977 |

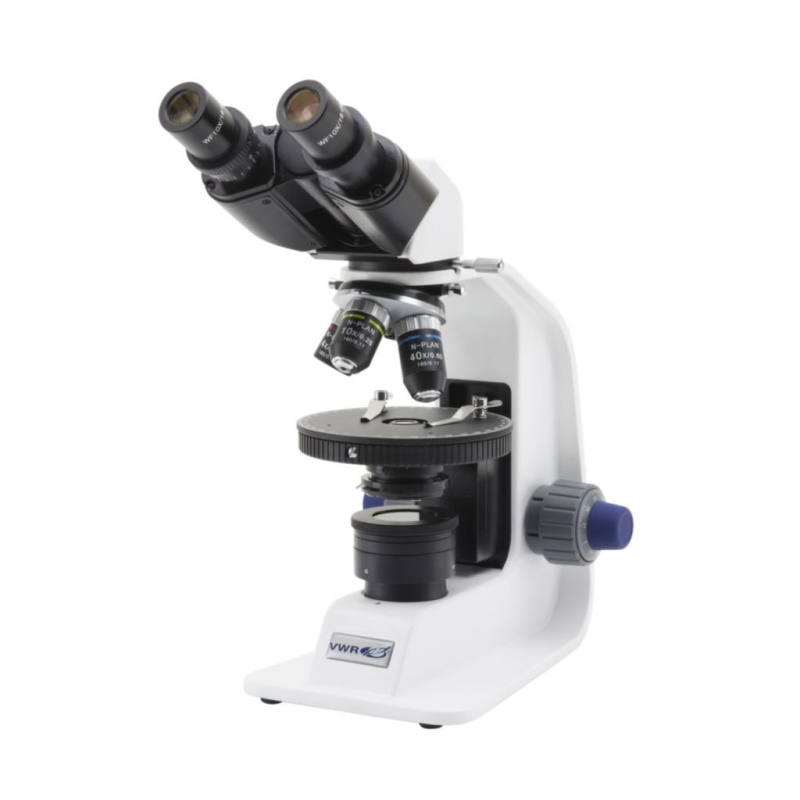

| Polarising microscope | BL113 POL | Binocular | 630-2976 |
Okulary:
| Opis | Powiększenie |
Numer katalogowy VWR
|
| Okular | 5× | 630-1624 |
| Okular | 12× (16 mm) | 630-1626 |
| Okular | 10× (18 mm) | 630-1625 |
| Okular mikrometryczny | 10× (18 mm) | 630-1627 |
Obiektywy:
| Opis | Powiększenie |
Numer katalogowy VWR
|
| N-plan achromatic objective | 4×/0,10 mm | 630-2004 |
| N-plan achromatic objective | 10×/0,25 mm | 630-2005 |
| N-plan achromatic objective | 20×/0,40 mm | 630-2006 |
| N-plan achromatic objective | 40×/0,65 mm | 630-2007 |
| N-plan achromatic objective | 60×/0,80 mm | 630-2008 |
| N-plan achromatic objective (oil/water) | 100×/1,25 mm (i) | 630-2009 |
Specyfikacja:
| Technika kontrastu | Jasne pole (BF) i polaryzacja |
| Tubus | 30° nachylenie, 360° obrót |
| Okular | WF 10×/18 mm |
| Rewolwer | Poczwórny |
| Obiektywy | 4×, 10×, 40× |
| Stolik | Round, Ø 120 mm |
| Kondenser | Fixed, 1.25, pre-centered, with iris diaphragm |
| System ogniskowania | Współosiowe śruby mikro- i makrometryczne |
| Podświetlenie | LED (white, 1 W) |
Powiększenie okularów (krotność):
10;
18;
Powiększenie obiektywu (krotność):
4;
10;
40;
Średnica stolika (mm):
120;
Oświetlenie górne (odbite) (halogenowe/metalohalogenowe/ksenonowe/diodowe/fluorescencyjne):
diodowe
Brak akcesoriów
Brak materiałów dodatkowych
|
