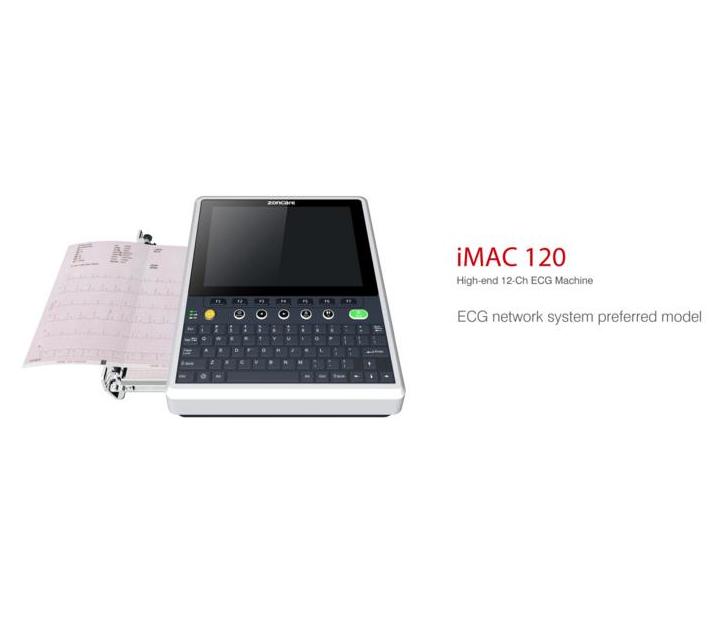

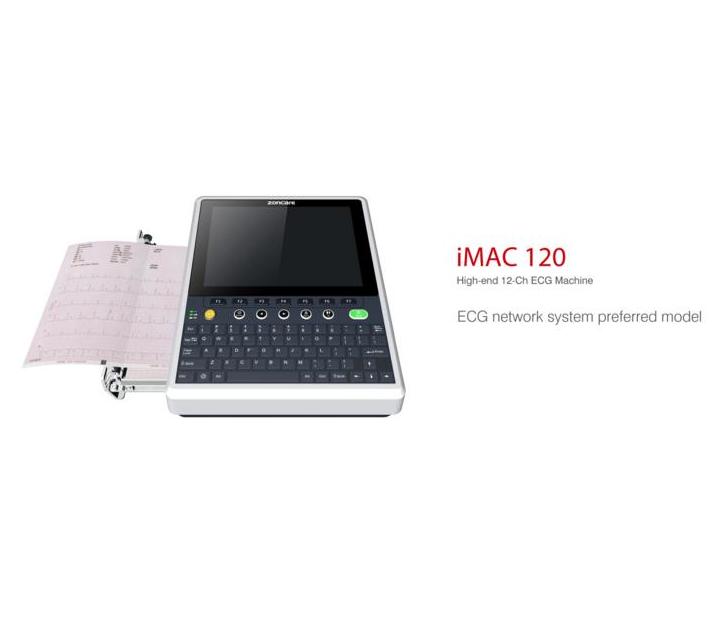

ZONCARE iMAC 120

Aparat EKG ZONCARE iMAC 120

Zaawansowany, mobilny elektrokardiograf 12-kanałowy klasy premium, łączący znakomitą wydajność diagnostyczną z wyjątkową poręcznością i ergonomiczną konstrukcją. Urządzenie zostało zaprojektowane z myślą o uniwersalnym zastosowaniu zarówno u pacjentów dorosłych, jak i pediatrycznych w szpitalach, przychodniach oraz podczas medycznych wizyt domowych. iMAC 120 charakteryzuje się nowoczesnym interfejsem dotykowym, innowacyjną technologią filtracji sygnału oraz doskonałą integracją z systemami szpitalnymi bez konieczności stosowania dodatkowych stacji komputerowych.

1. Konstrukcja i ergonomia pracy

Kompaktowa budowa walizkowa iMAC 120 została stworzona z myślą o maksymalnej mobilności i wygodzie personelu medycznego pracującego w zróżnicowanych warunkach.

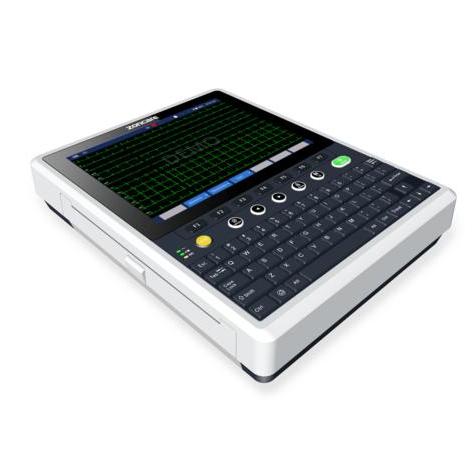

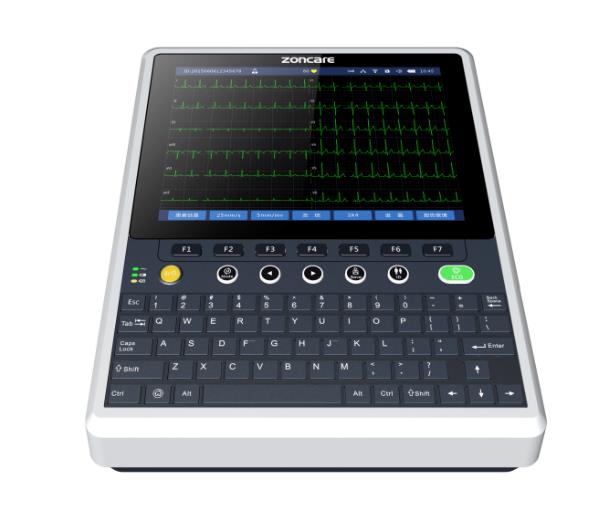

• Dotykowy ekran HD: Zintegrowany ekran LED o przekątnej 10,4 cala (rozdzielczość 1024×768 pikseli), który obsługuje pełne sterowanie dotykowe i wyświetla standardowe tło siatki EKG.

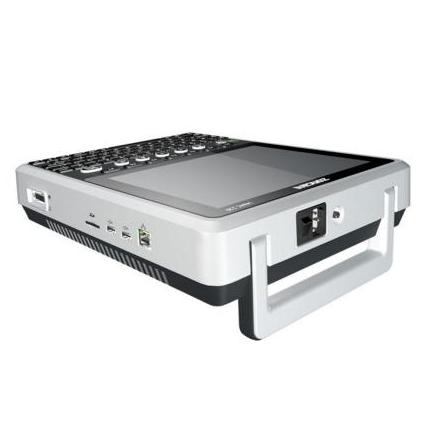

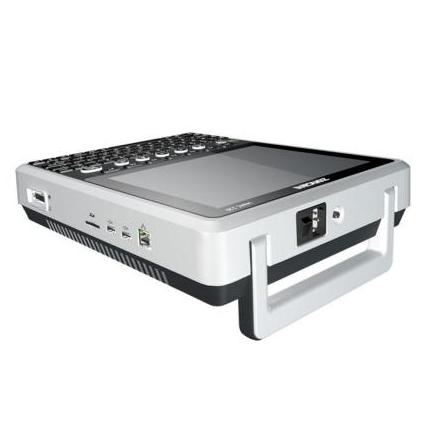

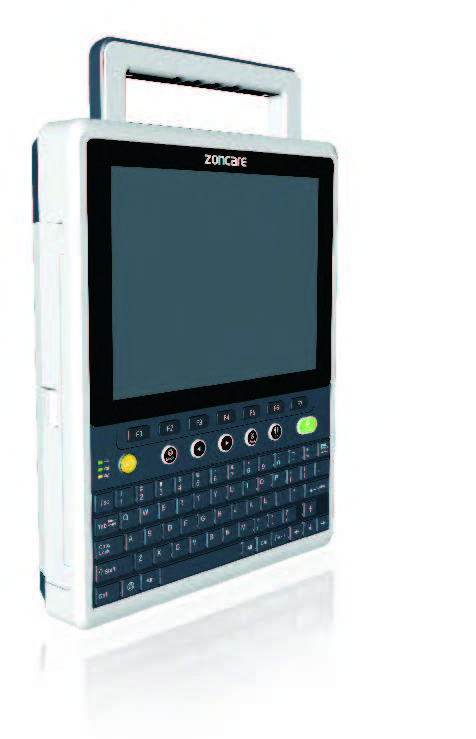

• Innowacyjny uchwyt transportowy: Składana rączka ułatwia przenoszenie aparatu, a po złożeniu służy jako stabilna podpórka pod kątem, ułatwiając obserwację ekranu podczas badania.
• Hybrydowe wprowadzanie danych: Połączenie fizycznej, pełnej klawiatury QWERTY z przyciskami funkcyjnymi oraz wirtualnej klawiatury dotykowej pozwala na błyskawiczne wpisywanie danych pacjenta.

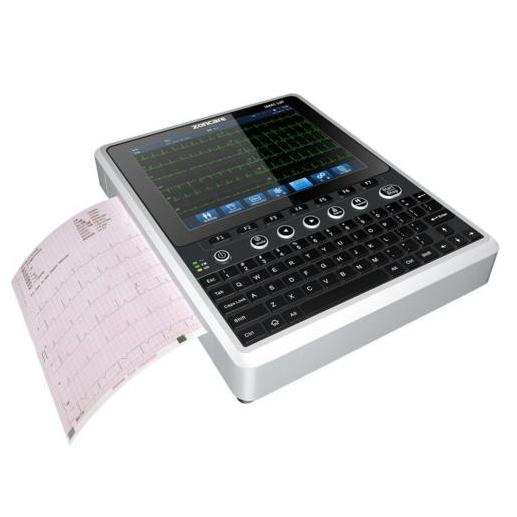

• Innowacyjny system zapisu: Szufladowy mechanizm ładowania papieru termicznego (składany w składkę Z, o szerokości 210/216 mm) zintegrowany z precyzyjną, wieloosiową drukarką termiczną Multi-axis TP.
• Lekka i zwarta budowa: Urządzenie waży zaledwie 3,6 kg lub 3,7 kg (wraz z wbudowanym akumulatorem), a jego grubość to niewiele ponad 9 cm, co czyni go wyjątkowo poręcznym.

2. Tryby i technologie diagnostyczne

iMAC 120 oferuje świetne parametry akwizycji sygnału i precyzyjne odtworzenie nawet najsłabszych załamków EKG.

• Akwizycja i systemy odprowadzeń: Równoczesna rejestracja 12 odprowadzeń z wbudowanym zabezpieczeniem przed wyładowaniem defibrylatora. Obsługuje wiele zróżnicowanych systemów odprowadzeń, w tym standardowy Wilsona, klatkę piersiową prawą czy ścianę tylną.
• Bezkompromisowe próbkowanie: Cyfrowe próbkowanie sygnału na poziomie 32 000 Hz oraz 24-bitowy przetwornik analogowo-cyfrowy (A/C).
• Pasmo przenoszenia: Ultra-szeroki zakres przenoszenia od 0,01 Hz do 350 Hz zapewnia czysty sygnał u zróżnicowanych grup wiekowych pacjentów.
• Filtrowanie iFilter™: Autorska technologia adaptacyjnej filtracji sygnału drastycznie redukuje zakłócenia mięśniowe oraz zakłócenia sieciowe bez zniekształcania kluczowych fragmentów krzywej EKG.
• Wykrywanie stymulatora (PACE): Zaawansowana detekcja impulsów dwubiegunowych rozrusznika serca.
• Zamrażanie krzywej: Możliwość zatrzymania (zamrożenia) sygnału na ekranie do 60 sekund wraz z funkcją przeglądu zapisu.

3. Funkcje automatyczne i wspomaganie diagnostyki

Urządzenie ułatwia codzienną pracę personelu, automatyzując powtarzalne procesy oraz oferując najwyższą precyzję analizy kardiologicznej.

• Algorytm interpretacyjny Glasgow: Ceniony na całym świecie algorytm automatycznej analizy spoczynkowej EKG. Uwzględnia wiek, płeć, rasę oraz historię przyjmowanych leków pacjenta, oferując wyjątkową czułość w rozpoznawaniu m.in. ostrego zawału mięśnia sercowego (AMI), migotania komór czy złośliwych arytmii.
• Zaawansowane raportowanie i szablony: Automatyczne generowanie matrycy pomiarowej (Measurement Matrix), uśrednionych szablonów (Average Template), a także histogramów i wykresów zmienności rytmu R-R.
• Systemy ostrzegania: Wizualne i dźwiękowe alarmy informujące o odłączeniu elektrod (lead-off), niskim stanie baterii czy braku papieru w rejestratorze.

4. Łączność i integracja cyfrowa

Elektrokardiograf doskonale wpisuje się w nowoczesną, bezpapierową architekturę placówek medycznych.

• Komunikacja bezprzewodowa: Wbudowany moduł Wi-Fi oraz tradycyjne połączenie przewodowe LAN.
• Bezpośrednia integracja sieciowa: Możliwość bezpośredniego połączenia z systemami HIS, EMR i PACS bez potrzeby pośrednictwa zewnętrznej stacji komputerowej (PC).
• Szeroka kompatybilność protokołów: Przesyłanie danych z wykorzystaniem protokołów FTP, HTTP, Samba oraz DICOM.
• Bogactwo formatów eksportu: Zapisywanie raportów w formatach ZQECG, JPG, PDF, PNG, XML, HL7 oraz dedykowanych standardach DICOM (DICOM-JPG, DICOM-PDF, DICOM-WAVEFORM).
• Wysyłka e-mail: Możliwość przesyłania raportów EKG bezpośrednio na wskazany adres poczty elektronicznej.
• Złącza i urządzenia peryferyjne: Dwa porty USB 2.0 oraz gniazdo kart SD. Współpraca z czytnikami kodów kreskowych, zewnętrzną klawiaturą, myszką, czytnikami kart pacjenta oraz zewnętrznymi drukarkami laserowymi do wydruku raportów w formacie A4.

5. Wyposażenie i akcesoria

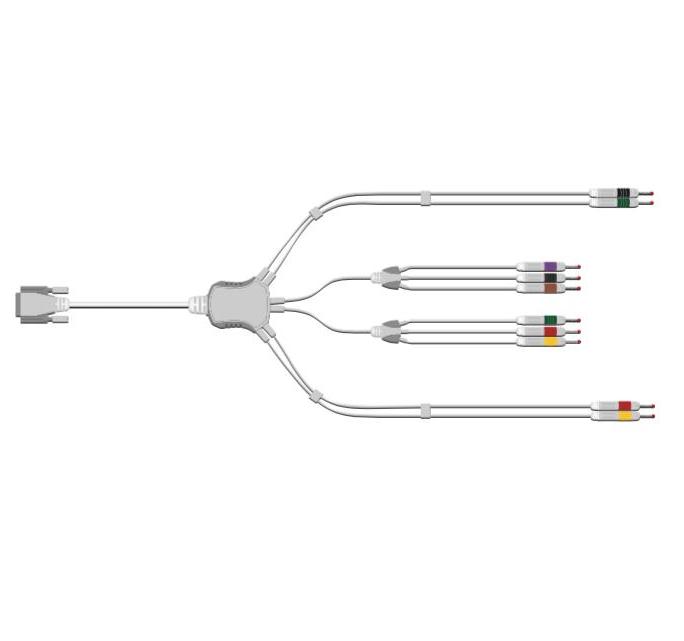

• Pakiet standardowy: Aparat iMAC 120 (z baterią), kabel pacjenta (12-odprowadzeniowy, wtyki bananowe), elektrody piersiowe, elektrody kończynowe, kabel zasilający, przewód uziemiający, papier termiczny, instrukcja obsługi oraz karta gwarancyjna.

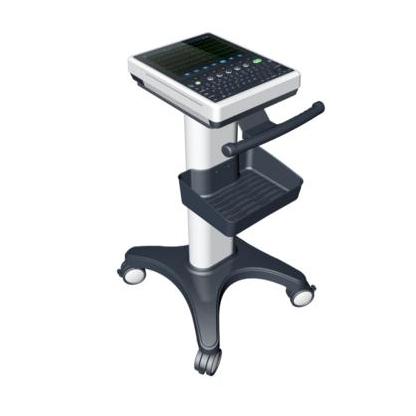

• Akcesoria opcjonalne: Oprogramowanie stacji roboczej (Workstation Software), dedykowana torba transportowa (TT11), wózek medyczny (TT03), bezprzewodowy skaner kodów kreskowych (C520-USB).

6. Dane techniczne i certyfikacja

• Wymiary urządzenia: 285 mm × 360 mm × 94 mm.
• Masa: Od 3,6 kg do 3,7 kg (wraz z wbudowanym akumulatorem).
• Zasilanie sieciowe: AC 100V-240V, 50Hz/60Hz, pobór mocy wynosi 75VA lub 120VA.
• Akumulator: Wbudowana bateria litowo-jonowa (4400 mAh lub 5200 mAh), zapewniająca od 8 do ponad 10,5 godziny ciągłej pracy. Pełne naładowanie akumulatora do poziomu 90% trwa maksymalnie 3 godziny.
• Zgodność z normami i certyfikaty: Certyfikaty CE, ISO 9001 oraz ISO 13485 (zgodność z dyrektywami medycznymi 93/42/EEC oraz 2007/47/EC).
