ZONCARE iMAC 1800pro

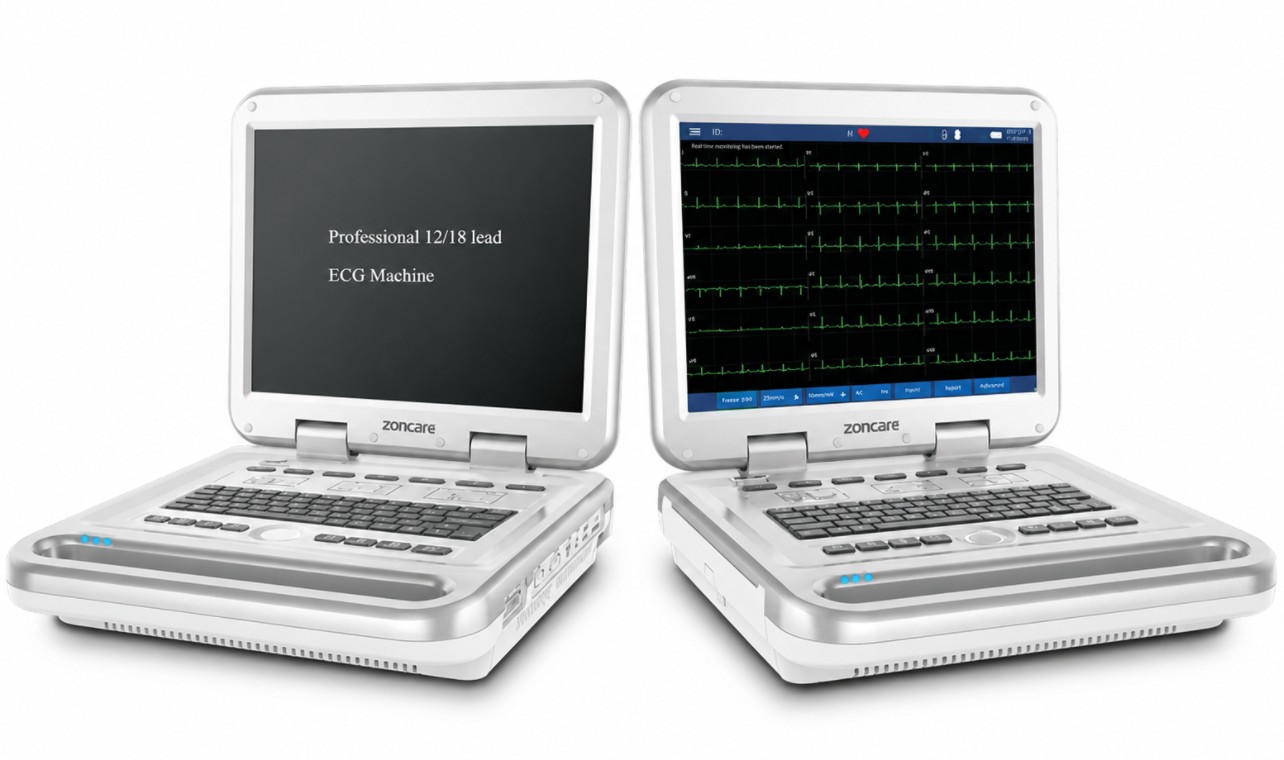

Aparat EKG ZONCARE iMAC 1800pro

Zaawansowany, wielokanałowy elektrokardiograf klasy premium, obsługujący rejestrację 12- i 18-odprowadzeniową, stworzony z myślą o precyzyjnej i kompleksowej diagnostyce kardiologicznej w szpitalach, klinikach oraz gabinetach specjalistycznych. Konstrukcja urządzenia łączy wyjątkową ergonomię pracy z nowoczesnymi technologiami przetwarzania sygnału oraz wiodącymi algorytmami analizy klinicznej. Dzięki pełnej matrycy 18-odprowadzeniowej, system umożliwia dokładną ocenę prawej komory oraz ściany tylnej serca, stanowiąc niezawodne wsparcie w diagnozowaniu zawałów mięśnia sercowego, bloków odnóg pęczka Hisa czy przerostu komór.

1. Konstrukcja i ergonomia pracy

System został wyposażony w rozwiązania fizyczne podnoszące komfort personelu medycznego oraz ułatwiające codzienną obsługę pacjentów.

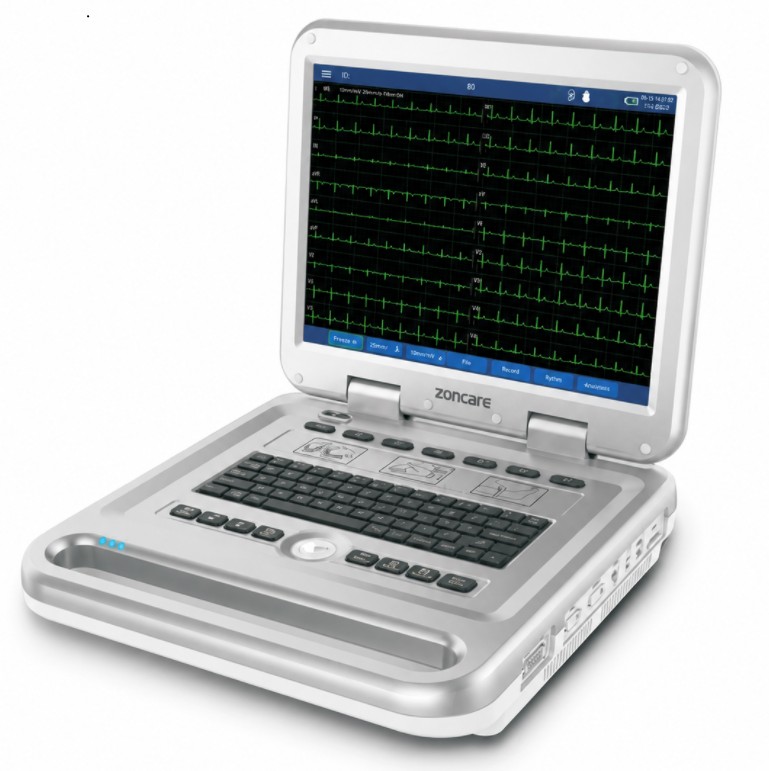

• Ekran główny: Superczuły, pojemnościowy ekran dotykowy o przekątnej 15 cali z możliwością regulacji kąta nachylenia, co gwarantuje doskonałą widoczność w każdych warunkach.
• Klawiatura fizyczna: Standardowa, pełnowymiarowa klawiatura typu QWERTY uzupełniona o 7 klawiszy skrótu, w pełni dostosowana do specyfiki procedur klinicznych.
• Nawigacja: Unikalny projekt z wbudowanym manipulatorem kulkowym (trackballem), który sprawia, że poruszanie się po menu jest równie proste i intuicyjne jak obsługa komputera PC.
• Drukarka termiczna: Wieloosiowa drukarka termiczna Multi-axis TP, która precyzyjnie odwzorowuje każdy punkt rejestrowanej krzywej EKG na papierze.
• Mobilność i transport: Ergonomiczny uchwyt ułatwia szybkie przenoszenie urządzenia. Opcjonalnie aparat można zamontować na dedykowanym, zwrotnym wózku medycznym.

2. Tryby i technologie diagnostyczne

iMAC 1800pro oferuje najwyższą jakość rejestracji sygnału oraz zaawansowane narzędzia do przestrzennej analizy pracy serca.

• Akwizycja sygnału: Jednoczesny zapis i prezentacja 12 lub 18 odprowadzeń. Zastosowanie 18 odprowadzeń pozwala na pełne badanie prawej komory oraz tylnej ściany serca.
• Parametry rejestracji: Cyfrowa częstotliwość próbkowania do 32 000 Hz oraz 24-bitowy przetwornik analogowo-cyfrowy (A/C) zapewniają bezkompromisową wierność zapisu.
• Ultra-szerokie pasmo przenoszenia: Zakres częstotliwości od 0,01 Hz do 350 Hz umożliwia precyzyjną diagnostykę pacjentów w każdym wieku – od noworodków i dzieci po osoby starsze.
• Wektorkardiografia (VCG / TVCG): Obsługa trójwymiarowej wektorkardiografii (VCG) oraz czasowej wektorkardiografii (TVCG), które stanowią fundament zaawansowanej diagnostyki i ułatwiają rozpoznanie m.in. zawałów serca czy przerostu komór.
• Technologia adaptacyjnej filtracji iFilter™: Autorskie algorytmy filtrujące, które skutecznie oczyszczają sygnał EKG z zakłóceń i artefaktów ruchowych, nie zniekształcając przy tym rzeczywistej morfologii załamków.

3. Funkcje automatyczne i wspomaganie diagnostyki

Aparat wyposażono w systemy automatyzujące pomiary oraz wspierające lekarza podczas interpretacji badań.

• Algorytm Glasgow: Jeden z trzech najlepszych na świecie algorytmów interpretacyjnych spoczynkowego EKG z ponad 40-letnią historią. Zapewnia automatyczną diagnozę kardiologiczną, uwzględniając płeć, wiek, rasę oraz historię lekową pacjenta. Charakteryzuje się wyższą czułością i swoistością w wykrywaniu zawału serca z uniesieniem odcinka ST (STEMI) niż standardowe kryteria ESC/AAC.
• Podgląd raportu (Report Preview): Funkcja pozwalająca lekarzom na ocenę jakości sygnału przed wydrukiem, zmianę parametrów wyświetlania oraz edycję automatycznych interpretacji bezpośrednio na ekranie.
• Matryca pomiarowa (Measurement Matrix): Automatyczne generowanie szczegółowych parametrów i precyzyjnych pomiarów liczbowych dla każdego odprowadzenia kardiologicznego.
• Szablony diagnostyczne: Możliwość szybkiego wyboru i wstawiania gotowych, edytowalnych rozpoznań klinicznych z bazy szablonów urządzenia.

4. Wyposażenie i akcesoria

• System odprowadzeń: Profesjonalny kabel pacjenta dedykowany do standardowych badań 12-odprowadzeniowych oraz pełnej diagnostyki 18-odprowadzeniowej.
• Opcjonalny wózek medyczny: Stabilny statyw jezdny na kółkach z półkami, dedykowany do wygodnej pracy przy łóżkach pacjentów.
• Zintegrowana rączka: Solidny uchwyt transportowy wbudowany bezpośrednio w obudowę urządzenia.

5. Łączność i integracja

iMAC 1800pro zapewnia wszechstronne możliwości przesyłania danych i bezproblemowo integruje się z cyfrowym środowiskiem medycznym placówki.

• Łączność sieciowa: Wbudowana bezprzewodowa karta sieciowa Wi-Fi oraz tradycyjne połączenie przewodowe (LAN).
• Standardy wymiany danych: Bezpośrednia transmisja raportów do szpitalnych systemów HIS, PACS oraz EMR przy użyciu protokołów DICOM, HTTP oraz SAMBA.
• Formaty eksportu plików: Możliwość zapisu badań w szerokiej gamie formatów, takich jak PDF, XML, DICOM, HL7, PNG, JPG, GDT oraz ZQECG.
• Interfejsy fizyczne: Złącze VGA (pozwalające na podłączenie zewnętrznego monitora, np. w celach edukacyjnych), czytnik kart SD, port RS232 oraz porty USB.
• Obsługa urządzeń zewnętrznych: Porty USB obsługują pamięci flash (pendrive), skanery kodów kreskowych, zewnętrzną klawiaturę, mysz oraz drukarki zewnętrzne.

6. Dane techniczne i certyfikacja

• Częstotliwość próbkowania cyfrowego: 32 000 Hz.
• Rozdzielczość przetwornika A/C: 24 bity.
• Pasmo przenoszenia sygnału: 0,01 Hz – 350 Hz.

Zasilanie i konstrukcja: Mobilna konstrukcja walizkowa z rączką (dokładne dane dotyczące wagi, wymiarów zewnętrznych oraz pojemności akumulatora nie zostały wyszczególnione w dokumentacji technicznej urządzenia).
