Lungtest Lab Body

Bodypletyzmografia dla dzieci i dorosłych

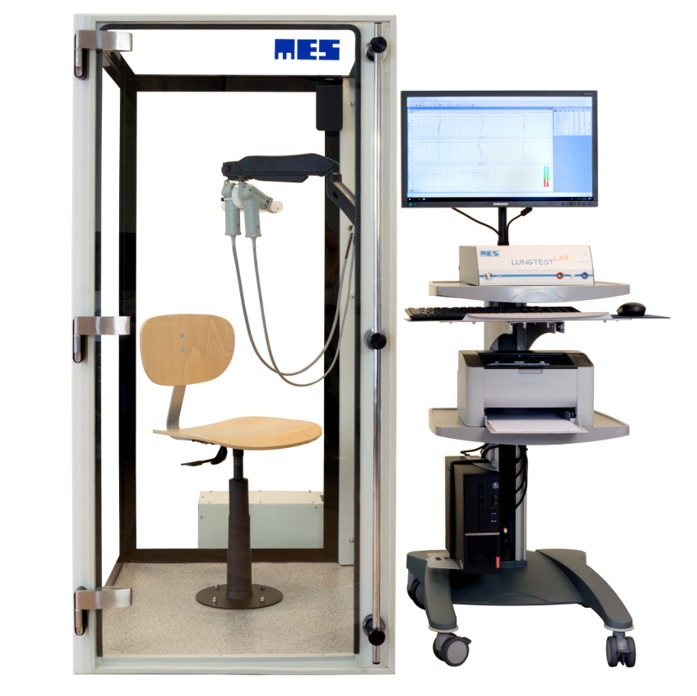

Zasadniczym podzespołem systemu bodypletyzmograficznego jest zamykana kabina, z kontrolowaną szczelnością, w której umieszcza się  pacjenta i podłącza się go, za pomocą ustnika, do głowicy pneumotachograficznej . Rejestrowane są zmiany ciśnień powstałe na skutek ruchów klatki piersiowej , zmiany ciśnień w jamie ustnej podczas zamknięcia zastawki oraz zmiany przepływów mierzone pneumotachografem. Zasada pletyzmografii wykorzystuje prawo Boyla, które mówi, że w stałej temperaturze iloczyn ciśnienia i objętości jest wielkością stałą. System Lungtest Lab wykorzystuje metodę pletyzmografii stało-objętościowej i rejestracja zmian ciśnień kabinowych w zależności od ruchów klatki piersiowej jest odstawowym zadaniem systemu bodypletyzmograficznego.

Podstawowymi zaletami pletyzmografii całego ciała są:

- badanie odbywa się w warunkach spokojnego oddychania i praktycznie nie trzeba wymuszać na pacjencie konieczności współpracy

- kabina bodypletyzmograficzna umożliwia pomiar nawet bardzo małych zmian objętości, przepływów i ciśnień pozwalających na obliczenie wielkości oporu dróg oddechowych i czynnościowej pojemności zalegającej

- metodą pletyzmograficzna zapewnia niezależność uzyskanej wartości FRC od zaburzeń wentylacji.

Standardowy zakres badań i wyznaczane parametry

Bodypletyzmografią umożliwia pomiar wartości: Rtot, Rex, Rin, Rpeak, Gtot, SRtot,  Sgtot, TLC, VC, IC, ERV, RV, ITGV, ITGV(FRC), RV% TLC,  RV, TLC, ITGV% TLC.

Spirometria:

VC, IC, ERV, TV, IRV, MV, BF

Krzywa przepływ-objętość:

FEV0.5, FEV0.75, FEV1, FEV2, FEV3, FEV6, FVC EX, PEF, MEF75, MEF50, MEF25, MEF@FRC, FEF75/85, FEF25/75, FEF 0.2-1.2, VPEF,  TPEF, FET, TPEF%FET, MEF50% FVC EX,  FEV1% FVC EX, FEV1% VC, FEV1/PEF, VCmax, FEV1% VCmax, FEV1% FEV3, FEV1% FEV6,  BEV, BEV%FVCex, TC25/50, MTT, AEX, FVC IN, FIV1, PIF, MIF50, FIT, TPIF, VPIF, TPIF%FIT, FEV1% FVC IN, MEF50/MIF50, PEF/PIF, FEV1/FIV1, FET%FIT, TTOT.

Maksymalna dowolna wentylacja minutowa:

MVV, BF, BR

Lungtest Lab Body zapewnia:

1. Zgodność z normą ISO.
2. Zgodność z wytycznymi ERS/ATS 2019

MES gwarantuje w 100% poprawność zarejestrowanego badania, gdyż tylko prawidłowo wykonane badanie jest opatrzone informacją o zgodności wykonania z wymaganiami ERS/ATS.

W przypadku zmiany, zgodnych z zaleceniami ERS/ATS 2019, ustawień parametrów krytycznych, na wydruku wyników badania automatycznie umieszczony będzie komunikat o odstąpieniu od zaleceń ERS/ATS. Test spirometryczny zarejestrowany z komunikatem jest archiwizowany i zmiana komunikatu jest niemożliwa. Dzięki temu rozwiązaniu zapewniamy pełną kontrolę nad wykonanym badaniem. Lekarz opisujący wykonany test, szczególnie w przypadku, gdy nie wykonywał go osobiście, ma absolutną pewność, że test został wykonany poprawnie lub został wykonany przy zmienionych warunkach krytycznych.

3. Automatyczną ocenę próby rozkurczowej wg standardów ERS
4. Przejrzysty dla lekarza i przekonujący badane dziecko system motywacyjny (gaszenie świec)
5. Spirometr posiada nowoczesną głowicę pneumotachograficzną.

Opatentowana przez MES głowica pneumotachograficzna charakteryzuje się następującymi cechami:

- badanie każdego pacjenta odbywa się przy użyciu nowej głowicy pneumotachograficznej,

- głowice można w całości myć i sterylizować, nie wymagają grzania,

- głowice nie wymagają cechowania przez użytkownika, gdyż posiadają całkowicie powtarzalne parametry,

- wymiana głowic jest łatwa, polega na podłączeniu przewodu powietrznego,

- zanieczyszczenie głowicy śliną podczas przebiegu badania nie wpływa na wyniki badania,

- głowice nie posiadają sitek lub innych oporów pomiarowych mogących zmieniać parametry w trakcie badania na skutek zanieczyszczenia śliną pacjenta,

- przestrzeń martwa głowic jest do dwóch razy mniejsza niż w dotychczas stosowanych głowicach innego typu,

- opór głowic jest około czterokrotnie mniejszy niż w głowicach stosowanych dotychczas, co zapewnia pacjentowi fizjologiczne warunki oddychania bez dodatkowego opornika obciążającego drogi oddechowe,

- producent gwarantuje wykonanie 10000 badań jedną głowicą pneumotachograficzną.

Głowice naszej konstrukcji zapewniają pełne bezpieczeństwo pacjentowi, gdyż każdy pacjent otrzymuje sterylny ustnik i sterylną głowicę. Wymiana głowicy nie powoduje konieczności cechowania spirometru.

6. Aparat umożliwia wydruk wartości liczbowych i poszczególnych krzywych. Możliwa jest redakcja własnych raportów badań.
7. Spirometr posiada system archiwizacji danych umożliwiający łatwe odszukiwanie wyników badań, wydruk oraz tworzenie prostych zestawień wyników.

8.Standardowo wartości należne obliczane są według ERS.

Spirometr ma zaimplementowane wartości należne opublikowane przez innych autorów (GLI, NHANES III, Kuster, Hankinson, Falaschetti i inni)

Dodatkowe zalety:

- wprowadzone normy dla dzieci od 4 lat opracowane przez Instytut Gruźlicy i Chorób Płuc, Oddział Terenowy w Rabce

- obliczane odchylenia standardowe i percentyle

- obliczane nowe wielkości, które powinny zapewnić lepszą obiektywizację badań (lista wielkości umieszczona jest w instrukcji obsługi) np. MEF przy poziomie FRC

- w programach pomocowych umieszczono wykresy charakteryzujące niektóre typy schorzeń

- w czasie badania przepływ-objętość została wprowadzona na bieżąco kontrola zgodności wykonywanego badania z zaleceniami ERS.

- możliwość zmiany konfiguracji raportów

- możliwość definiowania własnych raportów w bazie danych

- możliwość wyboru pacjentów ze względu na płeć, wiek, wzrost, wagę, schorzenie, określoną wartość wybranego parametru.

- możliwość transmisji badań wybranego pacjenta lub grupy pacjentów do programów statystycznych

- możliwość transmisji badań do nowoczesnego systemu szpitalnej sieci pracującej zgodnie z protokołem systemu HL7 (opcja nie zawarta w standardowej cenie).

Dane pacjenta

Spirometr umożliwia wprowadzenie następujących danych pacjenta:

imię, nazwisko, data urodzenia, waga, wzrost, płeć, numer identyfikacyjny, adres zamieszkania, miejsce pracy, zakład ubezpieczający, rodzaj schorzenia, nazwisko lekarza prowadzącego, rozpoznanie, nr historii choroby, oddział szpitala, nazwisko wykonującego badanie.

Badanie po podaniu leku

W przypadku wykonania pacjentowi powtórnego badania po podaniu leku wyniki drugiego badania są podawane w odniesieniu do wyników badania wykonanego przed podaniem leku. Każde badanie wstępne otrzymuje oznaczenie PRE a badanie po leku jest oznaczane POST w celu ułatwienia interpretacji zarejestrowanych wyników.

Wartości należne

Spirometr Lungtest Lab daje Użytkownikowi możliwość wyboru zestawu wartości należnych, dla parametrów spirometrycznych, z pośród  31 autorów ( ERS, GLI, NHANES III, Kuster, Hankinson, Falaschetti i inni). Oprogramowanie zapewnia porównywanie wyników wartościami należnymi, obliczanie wartości liczby odchyleń standardowych i percentyli.

Raport trendów

Raport trendów pozwala na wizualizację i wydruk zmian wartości parametrów, uzyskanych przez pacjenta w czasie wcześniejszych wizyt. Monitorowanie trendu zmian wartości mierzonych parametrów,  jest obrazowane w postaci tabeli wartości liczbowych i graficznej.

Baza danych

Spirometry Lungtest Lab wyposażone są w bazę danych umożliwiającą archiwizację, wyszukiwanie oraz opracowywanie wyników wykonanych badań. Możliwe jest przesyłanie wyników wybranych badań do standardowych programów statystycznych oraz zapisanie w formacie PDF. Opcjonalnie baza danych może współpracować zsystemem sieciowym HL7.

Wydruki

Spirometr umożliwia wydruki wyników i porównań wyników na drukarce kolorowej lub jednobarwnej w formatach zaprojektowanych przez Użytkownika.

Kabina:

Zasada pomiaru                                    stała objętość

Objętość kabiny                                              940 l (1000 l)

Wymiary(zewnętrzne)                         1550 x 895x785mm (1750 x 895 x 785mm)

Wykonanie                                         5 ścian transparentnych

Stała czasowa kabiny                           > 4,5 s

Cechowanie:

1. a) ciśnienia: automatyczne
2. b) objętości kabinowej: automatyczne za pomocą pompy sinusoidalnej o pojemności skokowej 2 ml

korekcja elektroniczna warunków pomiarowych na BTPS.

Pomiar ciśnienia okluzji:

Zakres pomiaru:                                  +/- 200 cmH20

Dokładność:                                        +- 2%

Ciśnienie w ustach:

Zakres pomiaru:                                  +/- 50 cmH20

Dokładność:                                        +- 2%

Pomiar ciśnienia w kabinie:

Zakres pomiaru:                                  (+/- 0,2cmH20 w MES, ale może być +/-0,5cmH20)

Dokładność:                                        +- 2%

Zamykacz przepływu:

Typ                                                     elektromagnetyczny z obrotową wymienną zastawką

Czas zamykania                                              20 ms

Unikalne rozwiązanie!

MES Sp. z o. o w produkowanej aparaturze główny nacisk kładzie na zabezpieczenie pacjenta przed zakażeniami. Opatentowana przez nas głowica pneumotachograficzna daje możliwość stosowania dla każdego pacjenta sterylnych elementów pomiarowych w trakcie wykonywania podstawowych badań spirometrycznych. Rozwinięciem idei, łatwej sterylizacji elementów używanych podczas badań z zakresu mechaniki oddychania, jest nowa konstrukcja zamykacza, która zastępuje tradycyjny zamykacz (shutter) stosowany do kontrolowanego zamykania oddechu w badaniach RRS, P0.1 i bodypletyzmografii, Niskie koszty zamykaczy montowanych do napędu pozwolą użytkownikom na bezpieczne wykonywanie, w krótkim okresie czasu, badań wielu pacjentom, bez konieczności dokonywania długich przerw na demontaż, mycie i sterylizację zamykacza.

Zalety nowej konstrukcji zamykacza:

- uniwersalna konstrukcja do stosowania w badaniach  bodypletyzmograficznych, RRS, P0.1,

- sterylny dla każdego pacjenta

- łatwa sterylizacja w całości

- mała przestrzeń martwa

- małe opory dla przepływu powietrza

- niska cena elementów wymiennych

- napęd zamykacza umieszczony w ergonomicznej obudowie

- szybka i łatwa wymiana

- niewrażliwy na zawilgocenie

Zalety głowicy pneumotachograficznej z cyfrowym przetwornikiem (dwa patenty nr 173767 i 230143):

- przesyłanie kablem sygnału mierzonego  przepływu w postaci cyfrowej

- nie wymaga cechowania przed badaniem

- nie zmienia parametrów w czasie badania

- absolutnie powtarzalne parametry

- wysoka czułość i rozdzielczość

- łatwa sterylizacja w całości

- bez elementów ruchomych

- mała przestrzeń martwa

- małe opory przepływu

- bez układu grzania

- żywotność 10 tys. badań

- możliwość przyłączenia kompatybilnych  jednorazowych filtrów antybakteryjnych /antywirusowych, całkowicie zabezpieczają badanego pacjenta  oraz personel obsługujący spirometr przed zakażeniem dróg oddechowych
